5 Montageanweisung
5.1.2 Montageposition des Sensorelements
Die Montageposition des Sensorelements muss so festgelegt sein, dass sich im Schutzrohr des
Sensorelements kein Kondenswasser sammeln kann. Die möglichen Neigungswinkel hängen
vom Verlauf des Abgasrohres ab. Die Montage in einem vertikalen Abgasrohr wird von MOTOR-
TECH nicht empfohlen.

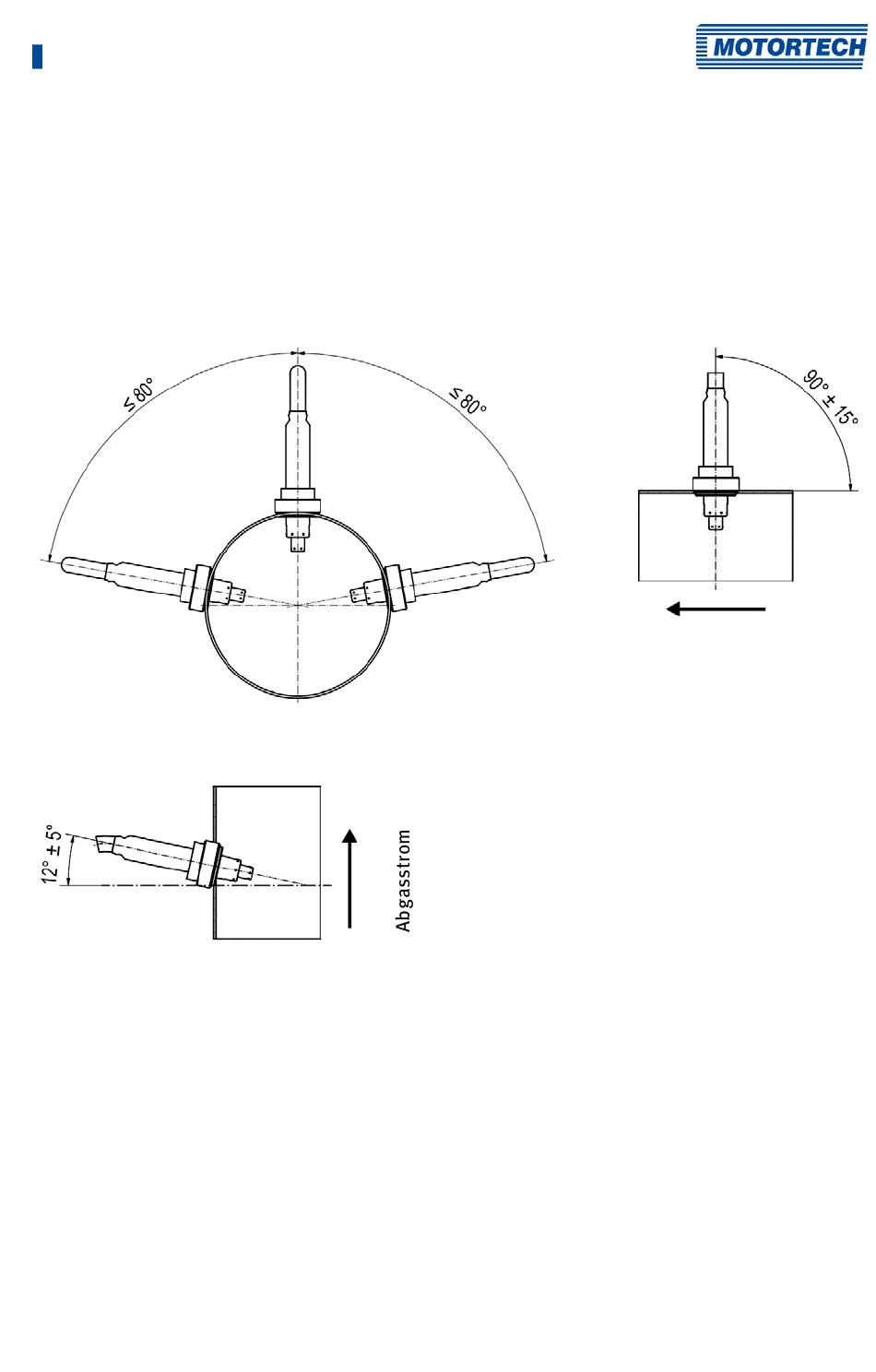

Neigungswinkel horizontales Abgasrohr
Abgasstrom
Neigungswinkel vertikales Abgasrohr
Um eine ordnungsgemäße Funktion des Verbindungskabels zu gewährleisten, muss am Monta-
geort der Mindestbiegeradius des Verbindungskabels von 20 mm (0,79") eingehalten werden
und der Winkel des Kabelaustritts an der Sensortülle muss kleiner als 15° sein.
Das Sensorelement wird im laufenden Betrieb heiß. Das Sensorelement muss daher am Abgas-
rohr an einer geeigneten Stelle angebracht sein, an der sich Personen an der Anlage nicht daran
verbrennen können, oder es muss ein geeigneter Schutz um das Sensorelement herum ange-
bracht sein, der ein Berühren des Sensorelements verhindert.
5.1.3 Montageposition der Auswerteeinheit
Um die Bildung von Entladungsfunken oder elektrischen Schlag beim Berühren des Gehäuses zu
verhindern, muss die Auswerteeinheit des NO
-Sensors auf einer geerdeten Montageplatte
X
montiert werden.
Rev. 09/2020
19
