Unterspannung Anzeige
Wenn am Eingang im Gerät zu niedrige Netzspannung (unter 160 V AC) gibt, zeigt die
Anzeige (A) „E-2". Das Gerät soll aus und wieder eingeschaltet werden. Wenn der
Fehlerkode bleibt soll die Anlage ausgeschaltet bleiben bis Netzspannung wieder im
Toleranz ist.
Überspannung Anzeige
Wenn am Eingang im Gerät zu hohe Netzspannung (über 270 V AC) gibt zeigt die Anzeige
(A) zeigt „E-3". Das Gerät soll aus und wieder eingeschaltet werden. Wenn der Fehlerkode
bleibt soll die Anlage ausgeschaltet bleiben bis Netzspannung wieder im Toleranz ist.
Alle WIG Verfahren brauchen dieselbe Aufstellung. Schutzgas wurde auf der hinteren Seite
auf Anschluss (13) angeschlossen.
Der Brenner wurde auf Anschluss „-" (3) angeschlossen und die Masse-Kabel auf den
Anschluss „+" (2).

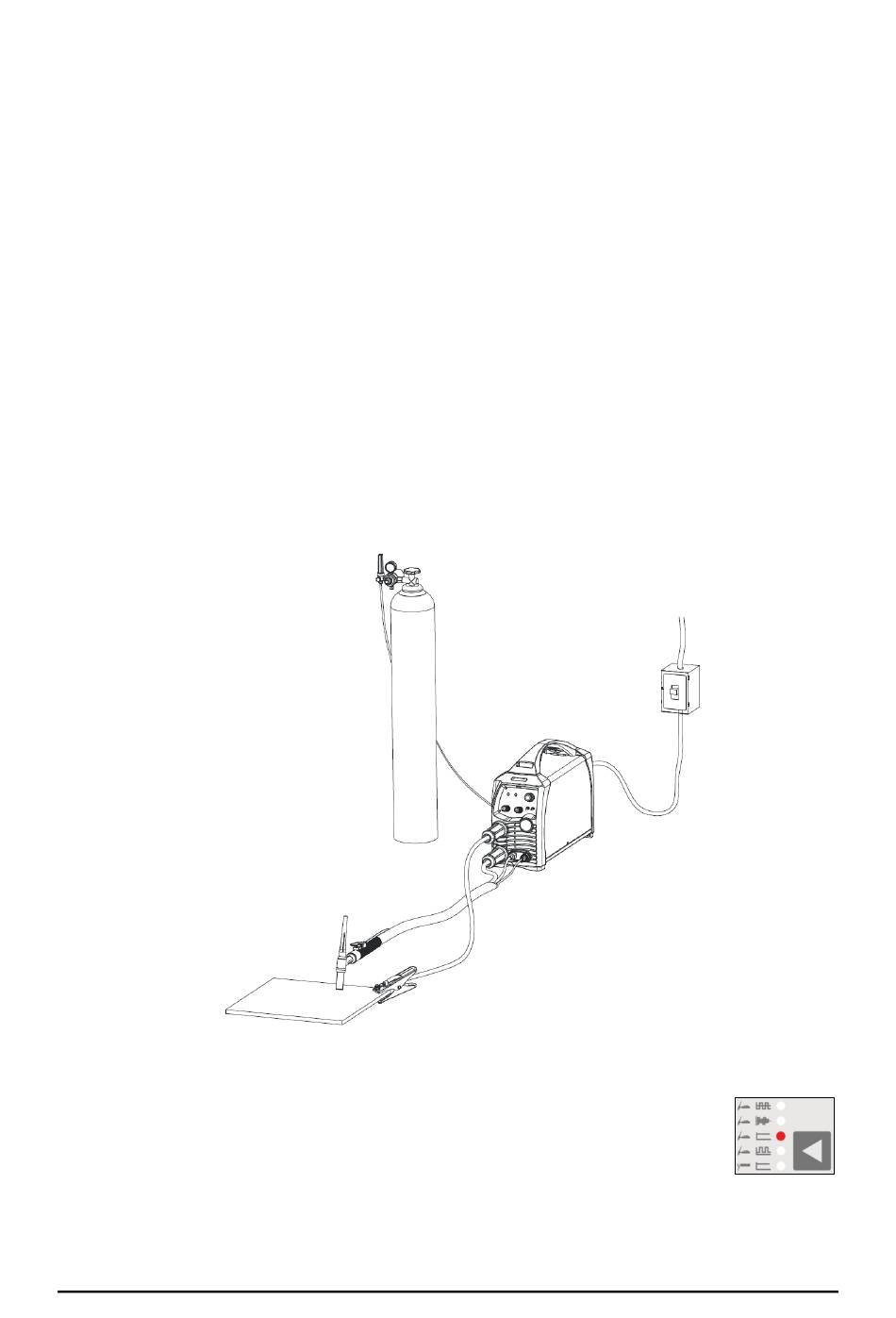

Ein prinzipielles Schema wurde auf unterem Bild gezeigt.
WIG Schweißverfahren wurde auf Bedienpanel mit Taste (13) eingeschaltet.
Schweißen fängt durch betätigen der Brennertaste an. Im WIG Verfahren
wurde Lichtbogen mit HF ohne berühren der Schweißmaterial gezündet.
12
