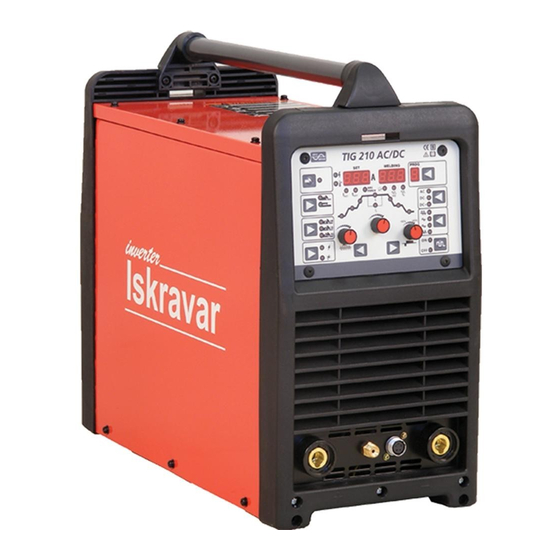

Iskra TIG 210 AC/DC Bedienungsanleitung
EN 60 974-1
EN 60 974-10
TIG 210 AC/DC
TIG 320 AC/DC
Sehr geehrter Käufer,
wir
gratulieren
Schutzgasschweißgerätes. Zur Gewährleistung Ihrer Sicherheit und
der Gerätesicherheit bitten wir Sie, diese Bedienungsanleitung in ihrer
Gesamtheit vor der Inbetriebnahme gewissenhaft zu lesen und in
allen Punkten zu befolgen.
Iskra VARJENJE d.o.o.
Stegne 21-C/1
1000 Ljubljana / Slovenija
Tel.: +386 1 511 13 01
Fax: +386 1 511 10 03
info@iskra-varjenje.si
http://www.iskra-varjenje.si/
BEDIENUNGSANLEITUNG
Schutzgasschweißgerät
Ihnen
zum
Kauf
dieses
hochwertigen
Inhaltsverzeichnis
Verwandte Anleitungen für Iskra TIG 210 AC/DC
Inhaltszusammenfassung für Iskra TIG 210 AC/DC
- Seite 1 BEDIENUNGSANLEITUNG Schutzgasschweißgerät TIG 210 AC/DC TIG 320 AC/DC Sehr geehrter Käufer, gratulieren Ihnen Kauf dieses hochwertigen Schutzgasschweißgerätes. Zur Gewährleistung Ihrer Sicherheit und EN 60 974-1 der Gerätesicherheit bitten wir Sie, diese Bedienungsanleitung in ihrer EN 60 974-10 Gesamtheit vor der Inbetriebnahme gewissenhaft zu lesen und in allen Punkten zu befolgen.
-
Seite 3: Eg-Konformitätserklärung
Iskra VARJENJE, d.o.o. Stegne 21-C/1 1000 Ljubljana EG – KONFORMITÄTSERKLÄRUNG Im Namen der Firma Iskra VARJENJE, d.o.o., wird hiermit erklärt, dass die Schutzgasschweißgerät Type: TIG 210 AC/DC TIG 320 AC/DC folgenden EG-Richtlinien entsprechen: EG - Niederspanungsrichtlinie 2006/95/EWG EG - Richtlinie für elektromagnetische Verträglichkeit 2004/108/EWG Die Prüfungen sind auf Grund folgender Normen gemacht:... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis SICHERHEITSHINWEISE ........................5 VERWENDUNG ............................7 TYPENSCHILD............................7 FRONTPLATTE ............................8 BETÄTIGUNG ............................9 SCHWEISSEN MIT STABELELEKTRODE (E-HAND) ..............10 WIG SCHWEISSEN ..........................11 HINWEISE ZUM SCHWEISSEN ......................14 TECHNISCHE DATEN .......................... 15 SCHALTPLAN ............................16... -
Seite 5: Sicherheitshinweise
1. SICHERHEITSHINWEISE Das Gerät ist vor dem Zugriff durch Kinder zu schützen. Beachten Sie bitte die vom Schweißprozess ausgehenden Gefährdungen und halten Sie die Arbeits – und Brandschutzvorschriften ein. Das Gerät ist vor Nässe geschützt aufzubewahren und ist nicht geeignet für den Gebraucht im Freien bei Regen. - Seite 6 Öffnungen, Spalten, Maueröffnungen usw. sind Vermeidung unkontrollierten Funkenfluges zu verdecken bzw. abzudichten. Löschmittel wie Feuerlöscher, Wassereimer usw. sind bereitzustellen. Bedenken Sie, dass durch Wärmeleitung von der Schweißstelle auch an verdeckten Teilen bzw. in anderen Räumen Brände entstehen können, Kontrollieren Sie nach Beendigung Ihrer Schweißarbeiten die Umgebung der Schweißstelle im Zeitraum von 6 bis 8 Stunden mehrmals nach Glimmstellen Brandnestern, Wärmeleitung usw.
-
Seite 7: Verwendung
Besondere Gefährdung durch Schweißarbeiten In Feuer – und explosionsgefährdeten Räumen darf nicht geschweißt werden, hier gelten besondere Vorschriften. An Behältern, in denen Gase, Treibstoff, Öle, Farbstoffe oder dgl. gelagert, dürfen, auch wenn sie schon lange Zeit entleert sind, keine Schweißarbeiten vorgenommen werden, da durch Rückstände Explosionsgefahr besteht. -
Seite 8: Frontplatte
4. FRONTPLATTE A …… Schweißparameter Einstellung 14 ….. Gasdurchlauf Test B …… AC – Frequenz 15 ….. Überhitzung Anzeige C …… AC – Balance 16 ….. EIN Anzeige 1, 2… Auswahl der Parameter 17 ….. Hot start Strom im E-Hand Betrieb 3 ……... -
Seite 9: Betätigung
5. BETÄTIGUNG Mit Iskravar TIG Stromquelle kann man alle Materialen nach WIG Verfahren schweißen, auch Aluminium und Al-Legierungen mit WIG-AC Lichtbogen. Zusätzlich ist auch Schweißen mit Stabelektroden möglich. Die Iskravar TIG Geräte haben auch die Funktionen „Hot Start“ und „Arc Force“ Einstellbar für beste Ergebnisse. Die Schweißparameter sind im folgende Weise einstellbar. -
Seite 10: Schweissen Mit Stabelelektrode (E-Hand)
6. SCHWEISSEN MIT STABELELEKTRODE (E-Hand) Das Gerät wird mit Schalter auf der hinteren Seite Eingeschaltet. Das Gerät muss mit der Taste (13) auf MMA gestellt werden. Der Schweißstrom wird auf Position (6) angestellt. Besondere Funktionen für E-Hand sind auf Positionen (17, 18, 25) Einstellbar wenn im MMA Schweißregime. „Hot Start“... -
Seite 11: Wig Schweissen
7. WIG SCHWEISSEN Alle WIG Verfahren brauchen dieselbe Aufstellung. Schutzgas wird auf der hinteren Seite angeschlossen. Der Brenner wird auf Anschluss „-“ angeschlossen und die Masse-Kabel auf den Anschluss „+“. Ein prinzipielles Schema wird auf unterem Bild gezeigt. WIG Schweißverfahren wird mit Taste (13) eingeschaltet. Nachdem die Maschine Richtig angeschlossen wird können erste Einstellungen gemacht werden. - Seite 12 Taste (12) schaltet die 2T und 4T Arbeitsweise, wie bezeichnet mit LED neben. Im 4T folgt der Schweißstrom den unteren Diagramm. Besonderes 4T Programm mit Zweitstrom ist mit Taste (12) einschaltbar. Während Schweißen im 4T Programm mit Zweitstrom schaltet die Anlage zwischen Schweißstrom und niedrigerem (zweitem) Strom wenn Schweißer Brennertaste zweimal kurz drückt.
- Seite 13 Mit Wechselstrom Balance (Drehknopf C) wird Stromwellenform geändert nach unterem Bild. AC und DC PULSLICHTBOGENSCHWEIßEN: sowohl beim Gleichstromschweißen auch beim Pulslichtbogen Wechselstromschweißen möglich. Pulsmodus wird mit der Taste (27) Ein- und Ausgeschaltet. Ein prinzipielles Schema des Pulsstromverlaufes ist auf unterem Bild gezeichnet.
-
Seite 14: Hinweise Zum Schweissen
8. HINWEISE ZUM SCHWEISSEN Schweißnaht Formen: WIG-DC Schweißen: Materialstärke Schweißstrom Schweißnaht W–Elektrode Gas Durchfluss Nahtform Ø [mm] [mm] [L / min] [mm] 1,0 – 1,6 5 – 30 4 – 5 1,0 – 1,6 10 – 30 5 – 7 1,0 –... -
Seite 15: Technische Daten
9. TECHNISCHE DATEN Parameter TIG 210 AC/DC TIG 320 AC/DC Anschlussspannung 230 V, 50 Hz 3 x 400 V, 50 Hz Anschlussstrom, eff 16 A 16 A Sicherungen, träge 16 A 16 A 62 V 72 V Leerlaufspannung 72 V 5 –... -
Seite 16: Schaltplan
SCHALTPLAN...
