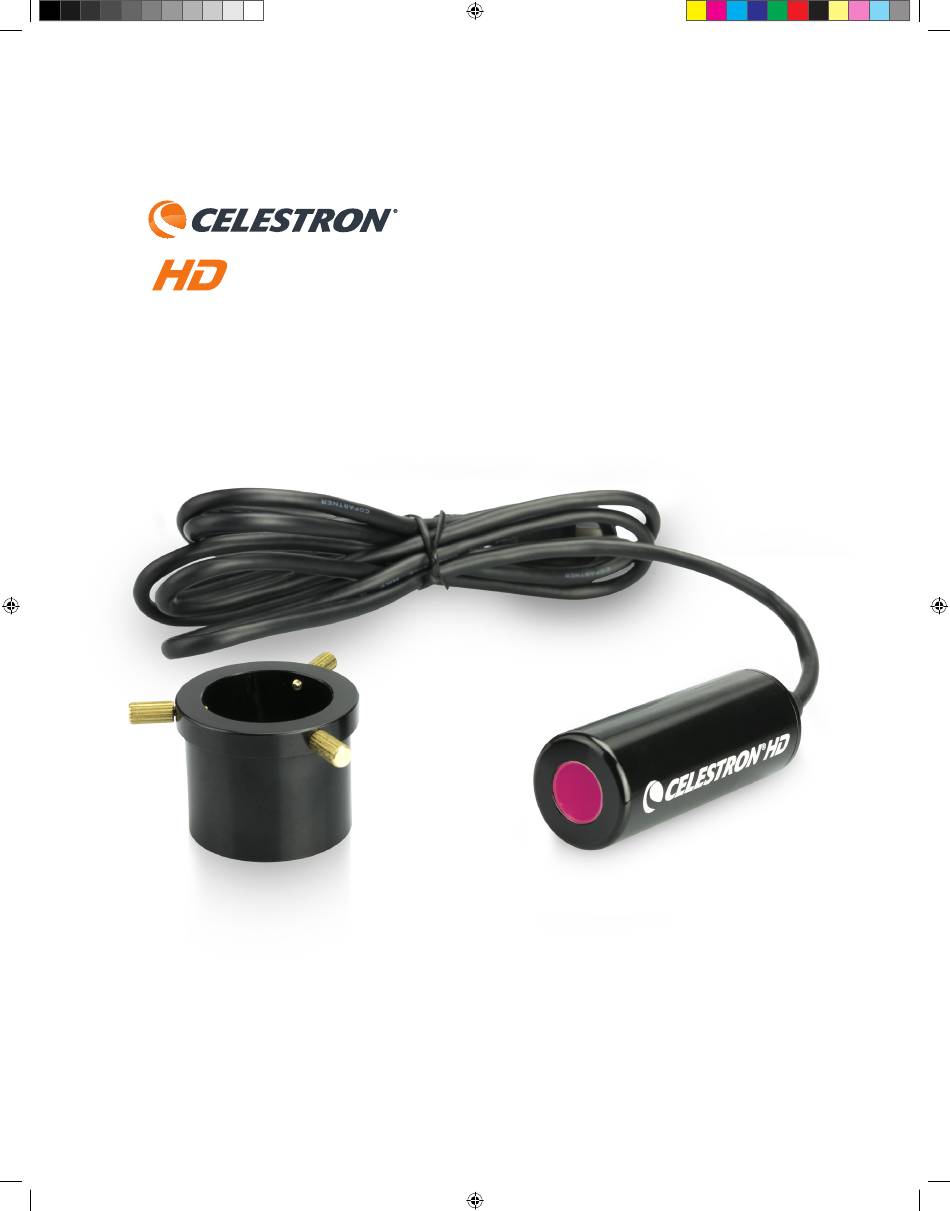

- Seite 1 DIGITAL MICROSCOPE IMAGER SOFTWAREHANDBUCH 44422_5MP_Imager_Software Manual_MAC_German.indd 1 4/19/16 10:16 AM...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Funktionen..................1 Technische Daten....................1 Lieferumfang................1 Mac-Systemvoraussetzungen............1 Erste Schritte......................2 Erläuterung der Funktionstasten................3 Einstellungen....................4 Zeichnen..................5 Messung......................5 Messkalibrierung..................6 Eine Winkelmessung vornehmen................7 Eine Kreismessung vornehmen................8 Eine Ellipsenmessung vornehmen..............9 Eine Linienmessung vornehmen..............10 Eine Rechteckmessung vornehmen.............10 Eine Dreieckmessung vornehmen..............11 Eine Radius/Bogen-Messung vornehmen ...........12 Vergleichsmodus....................13 44422_5MP_Imager_Software Manual_MAC_German.indd 2 4/19/16 10:16 AM... -
Seite 3: Funktionen
Im Klassenzimmer, Labor und für jeden mit einem traditionellen Mikroskop ist der neue 5MP HD Digital-Mikroskop Imager von Celestron das perfekte Werkzeug, um hochauflösende Bilder und 30-fps-Videos aufzunehmen. Der HD Digital Imager ist so konzipiert, dass er Ihr Standard (23mm oder 30mm DIA) Okular ersetzt und über USB direkt an Ihren Windows- oder Mac-PC angeschlossen werden kann. -
Seite 4: Erste Schritte
DIGITAL MICROSCOPE IMAGER Erste Schritte Ziehen Sie die HD-Digital-Mikroskop Imager Software in Doppelt auf das HD-Digital-Mikroskop Imager-Symbol im Programme-Ordner tippen. Ihren Programme-Ordner. ANMERKUNG Stellen Sie sicher, dass das Mikroskop an den USB- Port angeschlossen ist. HINWEIS: Der Lizenzschlüssel befindet sich in der Mac OS Version Seriennummer auf der CD-Papierhülle. -
Seite 5: Erläuterung Der Funktionsschaltflächen
DIGITAL MICROSCOPE IMAGER Erläuterung der Funktionsschaltflächen Vorschau Datei-Browser Bild-Streaming wird angezeigt. Hier können Sie Ordner zum Speichern Ihrer Bilder und Videos festlegen. Bildschirmfoto Ein Bildschirmfoto aufnehmen. (Die Zeichnen höchste Auflösung für Mac ist 2MP). Der Öffnet einen Bildschirm, auf dem Sie Notiz, Schnappschuss wird in den vorgegebene Linien, Pfeile und Freihandzeichnungen auf Ordner auf Ihrem Mac gespeichert. -
Seite 6: Vorzugswerte
DIGITAL MICROSCOPE IMAGER Vorzugswerte 7. Zeitraffer 1. Videoquelle Zeitraffer-Video-Verhältnis festlegen Die erste Zahl Hier kann der Anwender eine Bildquelle auswählen, ist die Zeit zwischen den Videoaufnahmen. Die wenn mehr als ein Mikroskop an den Computer letztere Zahl ist die Länge der Videoaufzeichnung. angeschlossen ist Beispielsweise wäre 5:1 ein Video von 1 Sekunde alle 5 Sekunden. -
Seite 7: Messung
DIGITAL MICROSCOPE IMAGER Zeichnen Cursor Linien-Werkzeug Ermöglicht das Zeichnen gerader Linien auf dem Bildschirm. Ermöglicht Zeichnen gerader Linien auf dem Bildschirm. Sie können hier die Linienstärke und Farbe festlegen. Kreis-Werkzeug Ermöglicht das Zeichnen von Kreisen auf dem Bildschirm. Ermöglicht Zeichnen gerader Linien auf dem Bildschirm. -
Seite 8: Messkalibrierung
DIGITAL MICROSCOPE IMAGER Messkalibrierung Ein Lineal auf den Mikroskoptisch legen und scharfstellen (Abb. 1). Klicken Sie auf die Schaltfläche "Messung", um das " Messungs"-Fenster aufzurufen. HINWEIS: Eine erneute Kalibrierung ist erforderlich, wenn die Objektive Ihres Mikroskops ausgetauscht wurden oder der Abstand des HD Digital Imager zum Objektträger verändert wurde. -
Seite 9: Eine Winkelmessung Vornehmen
DIGITAL MICROSCOPE IMAGER Eine Winkelmessung vornehmen Nach dem Kalibrieren Sie mit einer Messung beginnen. Klicken Sie auf die Schaltfläche „Messen“. Wählen Sie "Winkel" aus. (Abb. 4) Abb. 4 Halten Sie die Maustaste gedrückt, um die Mitte des Winkelbogens an der Spitze des Winkels zu bestimmen (Abb. -
Seite 10: Eine Kreismessung Vornehmen
DIGITAL MICROSCOPE IMAGER Eine Kreismessung vornehmen Wählen Sie den Modus "Kreis" und aktivieren Sie die Fadenkreuz-Funktion. Abb. 8 Wählen Sie den Rand des Kreises (Sie können das Fadenkreuz zur Orientierung nutzen), halten Sie die Maustaste gedrückt und ziehen Sie mit einer Winkeleinheit, mit der Sie den zu messenden Kreis ausfüllen (Abb. -
Seite 11: Eine Ellipsenmessung Vornehmen
DIGITAL MICROSCOPE IMAGER Eine Ellipsenmes- sung vornehmen Wählen Sie den Modus "Ellipse". Abb. 11 Halten Sie die Maustaste an der linken oberen Ecke des Objekts gedrückt und ziehen Sie nach unten und nach rechts (Abb.12). Abb. 11 Lassen Sie die Maustaste los. Die Kreismessung wird angezeigt (Abb. -
Seite 12: Eine Linienmessung Vornehmen
DIGITAL MICROSCOPE IMAGER Eine Linienmessung vornehmen “Linie” als Messmodus auswählen. Halten Sie die Maustaste am Ursprungspunkt Ihrer Linie gedrückt (Abb. 14) Abb. 14 An den Endpunkt der Linie ziehen (Abb.15). Lassen Sie die Maustaste los. Die Linienmessung Abb. 11 wird angezeigt. Abb. -
Seite 13: Eine Dreieckmessung Vornehmen
DIGITAL MICROSCOPE IMAGER Eine Dreieckmessung vor- nehmen “Dreieck” auswählen Halten Sie die Maustaste am Ursprungspunkt Ihres Dreiecks gedrückt (Abb. 18) Abb. 18 Zum zweiten Punkt ziehen und loslassen (Abb. 19) Abb. 19 Den dritten Punkt im Dreieck auf dem Bildschirm anklicken. -
Seite 14: Eine Radius/Bogen-Messung Vornehmen
DIGITAL MICROSCOPE IMAGER Eine Radius/Bogen-Messung vornehmen “3-Punkt-Radius” auswählen Halten Sie die Maustaste am Ursprungspunkt Ihres Bogens gedrückt (Abb. 21) Abb. 21 Zum zweiten Punkt ziehen und loslassen (Abb. 22) Abb. 22 Den dritten Punkt des Bogens auf dem Bildschirm anklicken. Die Messung wird angezeigt (Abb. 23). HINWEIS: Das "R"... -
Seite 15: Vergleichsmodus
DIGITAL MICROSCOPE IMAGER Vergleichsmodus Klicken Sie auf die Vergleichsmodus-Taste und ein zweites Fenster wird auf dem Bildschirm angezeigt: Folgende Optionen stehen im Vergleichsmodus zur Verfügung: Live-Stream-Bild mit gespeichertem Bild vergleichen Um ein Live-Stream-Bild mit einem gespeichertem Bild zu vergleichen, den Vergleichsbildschirm rechts anklicken. Klicken Sie nun auf die Miniaturansicht des gespeicherten Bildes in der Toolbar (unterhalb des Hauptbildschirms).
