DIGITAL
Eine Linienmessung
vornehmen
1.
"Linie" als Messmodus auswählen.
2.
Halten Sie die Maustaste am Ursprungspunkt
Ihrer Linie gedrückt (Abb. 14)
3.
An den Endpunkt der Linie ziehen (Abb.15).
4.
Lassen Sie die Maustaste los. Die Linienmessung
wird angezeigt.
Eine Rechteckmessung
vornehmen
1.
"Rechteck auswählen"
2.
Halten Sie die Maustaste an der linken oberen
Ecke der Fläche gedrückt. Die Messung wird
vorgenommen (Abb. 16)
3.
Zur unteren rechten Ecke der Fläche ziehen (Abb.
17)
4.
Lassen Sie die Maustaste los. Die
Rechteckmessung wird angezeigt .
HINWEIS: Die Ziffer auf der Fläche stellt
Länge x Breite dar
44422_5MP_Imager_Software Manual_MAC_German.indd 10
MICROSCOPE IMAGER
10

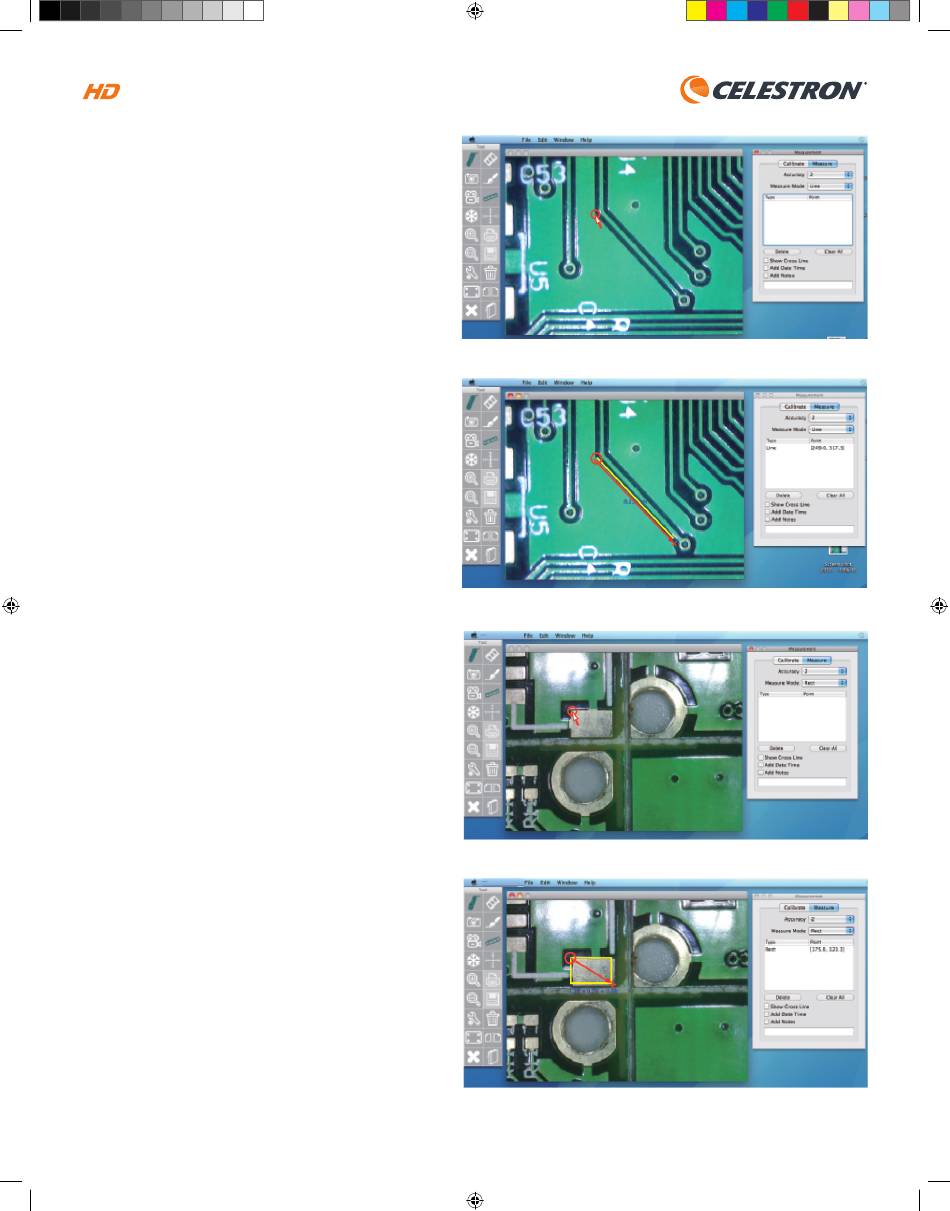

Abb. 14
Abb. 11
Abb. 15
Abb. 16
Abb. 17
4/19/16 10:16 AM
