tousek RLS-610 Montage- Und Betriebsanleitung Seite 7

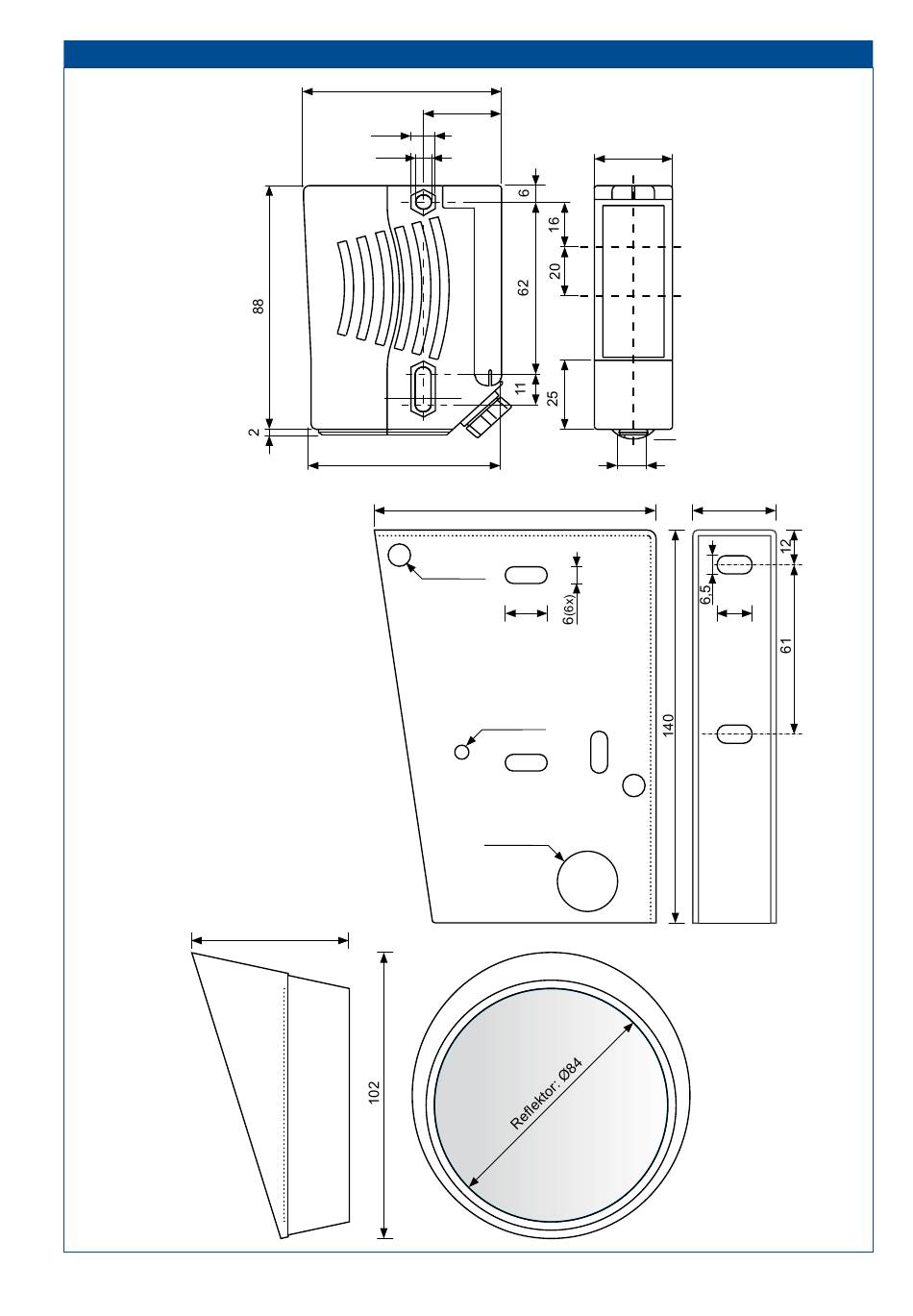

3. Maßskizze
• Maße in mm
Sende-/Empfangseinheit
optionale Schutzabdeckung
Reflektor mit optionaler Abdeckung
65,5
SW8
Ø5,2
63
Ø8,5
60
40103002_RLS-610,-620 / 28. 04. 2009
26
5,2
101,5
(4x)
15
(6x)
Ø5,5
(2x)
Ø21,2
(2x)
7
Lichtschranke RLS-610, -620
25,8
Sender
Empfänger
Schwalbenschwanzaufnahme
9,8
30
12,5
Maße und technische
Änderungen vorbehalten !
