tousek RLS-610 Montage- Und Betriebsanleitung Seite 6

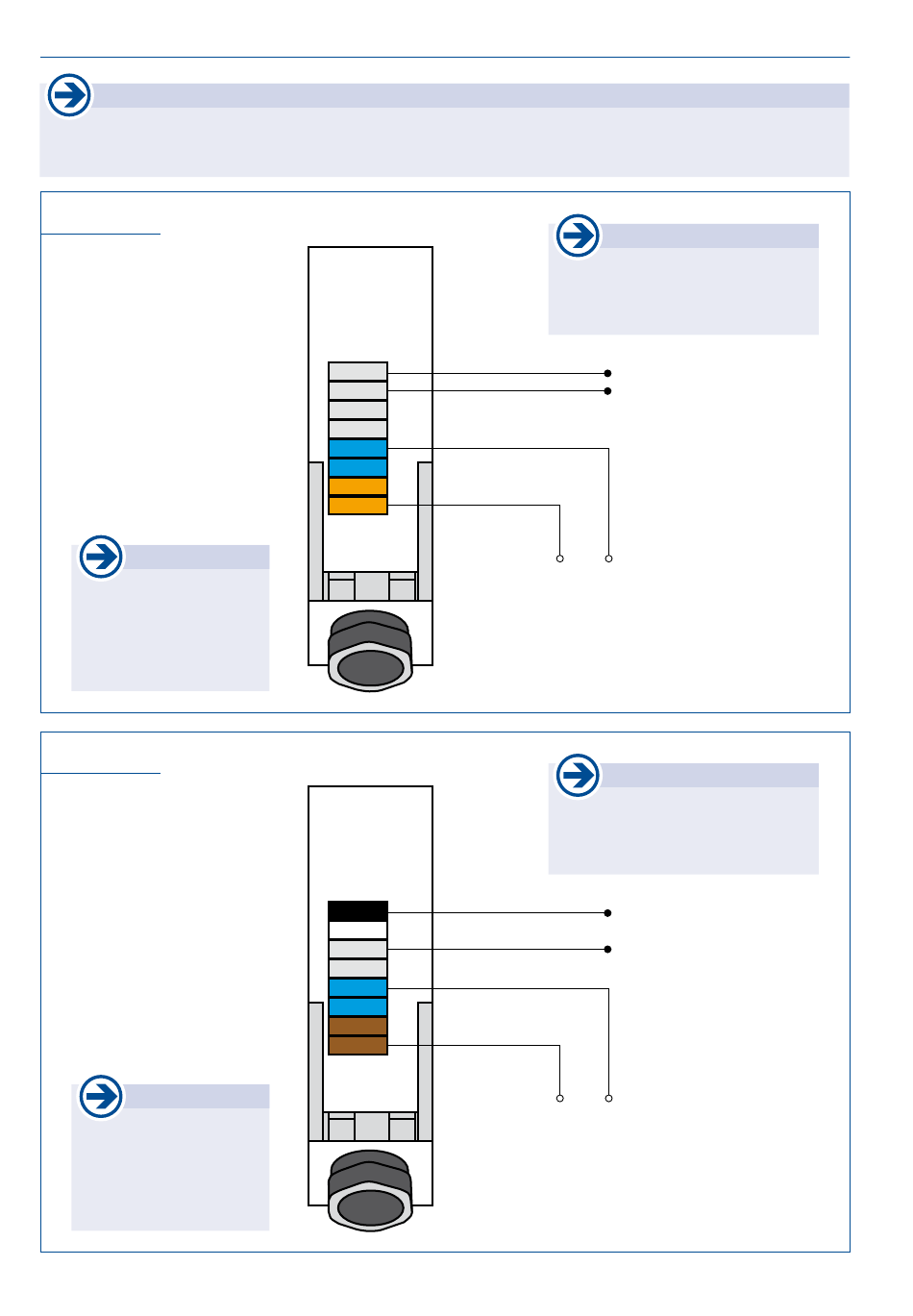

Anschlussbeispiel Lichtschranken RLS-610, RLS-620
• Beachten Sie bei Anschluss der Lichtschranken grundsätzlich die Anweisungen und Anschlusspläne in den
entsprechenden Steuerungs- bzw. Antriebsanleitungen !
RLS 610
Klemmen-
farbe
grau
grau
grau
grau
blau
*)
blau
*)
orange
*)
orange
*)
Hinweis
*)
• Die beiden blauen und
orangen Klemmen sind
jeweils miteinander
intern verdrahtet !
RLS 620
Klemmen-
farbe
schwarz
weiß
grau
grau
blau
*)
blau
*)
braun
*)
braun
*)
Hinweis
*)
• Die beiden blauen und
braunen Klemmen sind
jeweils miteinander
intern verdrahtet !
Sende-/Empfangseinheit
COM
NO
NC
COM
- ~
- ~
+ ~
+ ~
Sende-/Empfangseinheit
NO
NC
COM
COM
- ~
- ~
+ ~
+ ~
40103002_RLS-610,-620 / 28. 04. 2009
Wichtig
• Der in der Abbildung verwendete
Kontakt öffnet, wenn die Licht-
schranke unterbrochen wird !
-
+
~
~
24V–230Va.c.
• Der in der Abbildung verwendete
Kontakt öffnet, wenn die Licht-
schranke unterbrochen wird !
-
+
~
~
12V–240Va.c.
6
Hinweis
Lichtschrankenkontakt
Hinweis
Lichtschrankenkontakt
