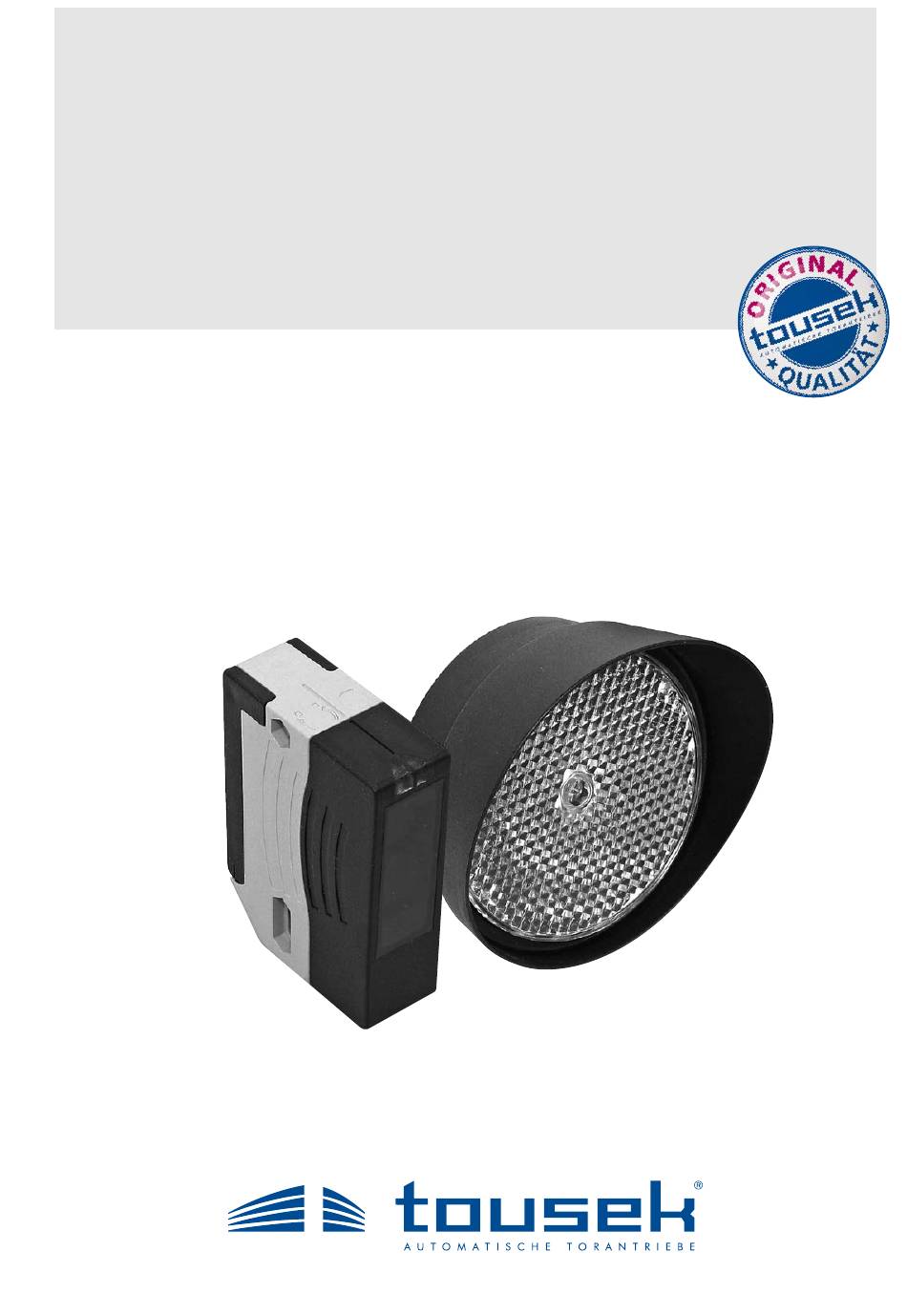

- Seite 1 Montage- und Betriebsanleitung Reflexionslichtschranke RLS-610, -620...
-
Seite 2: Hinweise Zur Leitungsverlegung
• Die Maschinenrichtlinie sowie Unfallverhütungsvorschriften und EG- bzw. Landesnormen in ihrer jeweils gültigen Fassung sind zu beachten und einzuhalten. • Die TOUSEK Ges.m.b.H. kann nicht für die Missachtung von Normen im Zuge der Montage oder des Betriebes der Anlage haftbar gemacht werden. - Seite 3 Allgemeines Lichtschranke RLS-610, -620 Merkmale • Reflexionslichtschranke mit Polfilter für automatische Türen und Tore • für 24–230Va.c./d.c. (RLS 610) bzw. für 12–240Va.c./d.c. (RLS 620) • Reichweite max. 7m (RLS 610) bzw. max. 9m (RLS 620) Reflektor mit optionaler • einfache AP-Montage Abdeckung •...
-
Seite 4: Montage
Montageposition der Sende-/Empfangseinheit und Abschluss der Anschluss- und Einrichtarbeiten (siehe Anschluss und Justierung) die endgültige Montage durchführen. • Die Lichtschranke RLS-610, -620 kann je nach Bedarf an einer Wand, Torsäule oder Standsäule montiert werden. Die Montage der Sende-/Empfangseinheit kann dabei über die Durchgangsbohrungen (B) direkt oder über Haltewinkel bzw. - Seite 5 2b. Anschluss und Justierung Montage Wichtig • Für den Anschluss der Lichtschranken (LS) sind Verbindungskabel max. 0,75mm (flexibel) zu verwenden. Diese sind, wie in die- ser Anleitung angeführt, an die Klemmen der Sende-/Empfangseinheit anzuschließen (Steckklemmen). Zum Anschluss an die betreffende Steuerung siehe entsprechende Steuerungsanleitung. •...
- Seite 6 Anschlussbeispiel Lichtschranken RLS-610, RLS-620 Wichtig • Beachten Sie bei Anschluss der Lichtschranken grundsätzlich die Anweisungen und Anschlusspläne in den entsprechenden Steuerungs- bzw. Antriebsanleitungen ! RLS 610 Sende-/Empfangseinheit Hinweis • Der in der Abbildung verwendete Kontakt öffnet, wenn die Licht- schranke unterbrochen wird !
- Seite 7 Maßskizze Lichtschranke RLS-610, -620 65,5 • Maße in mm Sende-/Empfangseinheit Ø5,2 25,8 Sender Empfänger Schwalbenschwanzaufnahme 101,5 optionale Schutzabdeckung Ø8,5 (4x) 12,5 (6x) Ø5,5 (2x) Ø21,2 (2x) Reflektor mit optionaler Abdeckung Maße und technische Änderungen vorbehalten ! 40103002_RLS-610,-620 / 28. 04. 2009...
