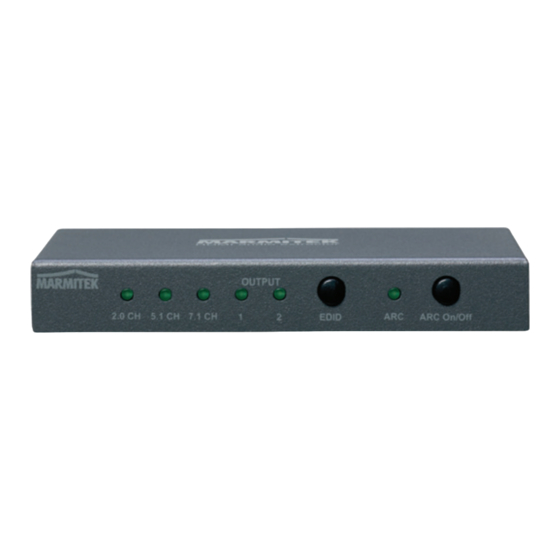

- Seite 1 AE24 UHD ™ Connect AE24 UHD 2.0 USER MANUAL GEBRAUCHSANLEITUNG GUIDE UTILISATEUR MODO DE EMPLEO MANUALE D’ISTRUZIONI GEBRUIKSAANWIJZING 20671/ 20170601 • Connect AE24 UHD 2.0 ™ ALL RIGHTS RESERVED MARMITEK ©...
- Seite 2 © MARMITEK...
-
Seite 3: Inhaltsverzeichnis
Table of contents Table of contents ..............3 Safety instructions ..............4 Your product ................5 3.1 Introduction ................5 3.2 Benefits ..................6 3.3 HDMI properties ............... 7 3.4 Package contents ..............8 Getting started ................. 9 4.1 Installation tips ................. 9 4.2 Installation ................ -
Seite 4: Safety Instructions
Improper use, self-installed modifications or repairs will void any and all warranties. Marmitek does not accept any product responsibility for incorrect use of the product or use other than for which the product is intended. -
Seite 5: Your Product
Your product Introduction Congratulations on your purchase of the Marmitek Connect AE24 UHD 2.0™! Connecting a TV to this type of audio equipment can often lead to problems when: Your TV, monitor or projector does not have a separate audio output;... -
Seite 6: Benefits
Still being able to use your TV's Audio Return Channel (ARC) function, even when your audio equipment is not suitable for Being a versatile problem solver when connecting your audio equipment to your TV, monitor or projector. © MARMITEK... -
Seite 7: Hdmi Properties
HDMI properties The maximum throughput speed is 18 Gbit/s (gigabits per second). This allows HDMI 2.0 to display Ultra HD 4K images at 60 fps (frames per second). Suitable for the latest Ultra HD 4K60 resolution (3840 x 2160 / 60Hz), High Dynamic Range (HDR), Deep Color and 4:4:4 chroma colours. -
Seite 8: Package Contents
1 x Connect AE24 UHD 2.0™ - HDMI audio extractor 1 x Power adapter 1 x User manual EDID button ARC button Connector for Analogue HDMI audio audio output power cable only output Toslink HDMI output HDMI output output with ARC Power adapter © MARMITEK... -
Seite 9: Getting Started
Getting started Installation tips Turn off all devices (TV and HDMI sources) before connecting them to the Connect AE24 UHD 2.0™. If a device cannot be turned off, please remove the plug from the socket. Only use High Speed HDMI® certified cables for the best picture and sound quality. - Seite 10 Digital/AC3 and PCM 2.0CH stereo formats. Analogue audio: use a stereo jack cable; this output supports the analogue stereo audio format. Connect the power adapter to the "DC 5V" input (4) and insert the plug into the socket. © MARMITEK...
-
Seite 11: Use
Audio settings Select the desired audio settings by using the EDID and ARC buttons at the front of the Connect AE24 UHD 2.0™. 5.1.1 Audio Return Channel (ARC) If your AV amplifier is connected via the "Audio out", there may be a slight lag between your TV's image and the sound coming from the AV amplifier. -
Seite 12: Technical Specifications
Audio HDMI outputs Dolby Atmos, Dolby TrueHD, Dolby Digital/ AC3 , DTS:X, DTS-HD Master Audio, DTS 5.1 and PCM 2.0CH stereo. Digital audio output DTS 5.1, Dolby Digital/ AC3 and PCM 2.0CH stereo. Analogue audio output 2.0CH stereo © MARMITEK... -
Seite 13: Frequently Asked Questions (Faqs)
Housing Dimensions (H x W x D) 130 x 75 x 19 mm Weight 262 g Environment Ambient temperature +0 to +40° C Ambient humidity 20% to 90% Power External power adapter 100-240VAC @50-60Hz, 5VDC @ 1A Specifications may change without prior notice. Frequently asked questions (FAQs) No (or poor) image and sound If you experience poor or no picture after connecting the... - Seite 14 Please check that 3D is displayed correctly by connecting the HDMI source directly to the HD display with an HDMI cable. Do you have any other questions that have not been resolved by the above information? Please go to www.marmitek.com © MARMITEK...
-
Seite 15: Notification
Notification Declaration of conformity Hereby, Marmitek BV, declares that this Connect AE24 UHD 2.0™ is in compliance with the essential requirements and other relevant provisions of the following Directives: Directive 2014/30/EU of the European Parliament and of the Council of 26 February 2014 on the harmonisation of the laws of... -
Seite 16: Copyrights
Copyrights Marmitek is a trademark of Germatron B.V. Connect AE24 UHD 2.0™ is a trademark of Marmitek B.V. All rights reserved. Every effort has been made to ensure that the information in this manual is accurate. Marmitek is not responsible for printing or clerical errors. -
Seite 17: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ..............17 Sicherheitshinweise ............... 18 Ihr Produkt ................19 3.1 Introductie ................19 3.2 Vorteile ................... 19 3.3 HDMI eigenschaften ............... 20 3.4 Verpackungsinhalt ..............21 Los geht’s ................22 4.1 Bevor Sie beginnen ..............22 4.2 Installation ................22 Anwendung ................ -
Seite 18: Sicherheitshinweise
Bei einer zweckwidrigen Verwendung, selbst angebrachten Veränderungen oder selbst ausgeführten Reparaturen verfallen alle Garantiebestimmungen. Marmitek übernimmt bei einer falschen Verwendung des Produkts oder bei einer anderen Verwendung des Produktes als für den vorgesehenen Zweck keinerlei Produkthaftung. Marmitek übernimmt für Folgeschäden keine andere Haftung als die gesetzliche Produkthaftung. -
Seite 19: Ihr Produkt
Ihr Produkt Introductie Herzlichen Glückwunsch zum Erwerb Ihres Marmitek Connect AE24 UHD 2.0™!. Der Anschluss des Fernsehgeräts an diese Art von Audiogeräten kann ein Problem darstellen, wenn: Ihr TV, Monitor oder Projektor keinen separaten Audio- Ausgang hat; Sie die ARC Funktion des TV nutzen möchten, Ihr A/V- Empfänger damit jedoch nicht ausgerüstet ist;... -
Seite 20: Hdmi Eigenschaften
Wiedergabe von subtilen Farbwerten und höheres Kontrastverhältnis). ARC (Audio Return Channel), synchronisiert Bild und Ton Ihres Fernsehers und sendet es über den digitalen Audioausgang zu Ihrem AV Verstärker zurück.). Unterstützt Dolby Atmos und DTS:X und alle übrigen, gängigen Audioformate. © MARMITEK... -
Seite 21: Verpackungsinhalt
Verpackungsinhalt 1 x Connect AE24 UHD 2.0™ - HDMI audio extractor 1 x Speisungsadapter 1 x Gebrauchsanleitung EDID button ARC button Connector for Analogue HDMI audio power cable audio output only output Toslink HDMI output HDMI output output with ARC Speisungsadapter Connect AE24 UHD 2.0™... -
Seite 22: Los Geht's
Verwenden Sie zum Erhalt einer optimalen Bild- und Tonqualität ausschließlich High Speed HDMI® zertifizierte Kabel. Verwenden Sie wenig Kraft, um die HDMI Kabel anzuschließen oder loszukoppeln; diese könnten sonst beschädigen. Lassen Sie während des Anschließens Ihrer HDMI Kabel Vorsicht walten. Diese können schnell beschädigen. Installation © MARMITEK... - Seite 23 Schließen Sie die HDMI Quelle (digitaler TV Decoder, Chromecast, Media Player) mit einem HDMI Kabel an den Input” (1) an. Schließen Sie das Fernsehgerät (Monitor oder Projektor) mit einem HDMI Kabel an den ‘’Output 1” (2) an. Wenn Sie die ARC Funktion (sehen Sie Seite 24) nutzen möchten, muss Ihr TV diese unterstützen.
-
Seite 24: Anwendung
Wenn Ihr Fernseher nicht über ARC verfügt, dann können Sie die Bildbearbeitungen auf Ihrem Fernseher ausschalten, oder das Audiosignal an Ihrem AV Verstärker oder HDMI Quelle verzögern. Ziehen Sie für die entsprechenden Einstellungen die Gebrauchsanleitung Ihres Geräts hinzu. © MARMITEK... -
Seite 25: Audioformateinstellungen
5.1.2 Audioformateinstellungen Sie können mithilfe der EDID Taste das gewünschte Audioformat für Ihr Audio-Gerät einstellen. In normalen Situation wird es reichen, wenn Sie OUTPUT 1 oder 2 wählen. Wenn Sie jedoch Problemen begegnen, wählen Sie dann von Hand ein anderes Format. -
Seite 26: Technische Daten
HDMI 2.0b, HDR, CEC, ARC, EDID, DVI, alle 3D Formate und Deep Color 36-bit, x.y. Colour. HDCP Standards HDCP 2.2 und HDCP 1.4 Farbformate RGB und YCbCr 4:4:4, 4:2:0 oder 4:2:2. Farbtiefe max. 36-Bit: Datendurchsatz max.18 Gbit/s. Taktfrequenz max. 600 MHz. © MARMITEK... - Seite 27 Audio HDMI Ausgänge Dolby Atmos, Dolby TrueHD, Dolby Digital/ AC3 , DTS:X, DTS-HD Master Audio, DTS 5.1 und PCM 2.0CH Stereo. Digitaler Audioausgang DTS 5.1, Dolby Digital/ AC3 und PCM 2.0CH Stereo. Analoger Audioausgang 2.0CH Stereo Gehäuse Maßangaben (H x B x T) 130 x 75 x 19 mm Gewicht 262 g...
-
Seite 28: Häufig Gestellte Fragen (Faqs)
3D Daten unterstützen. Überprüfen Sie, ob 3D korrekt wiedergegeben wird, indem Sie die HDMI Quelle mit einem HDMI Kabel direkt an den HD Bildschirm anschließen. Sie haben noch Fragen, die im Obigen nicht beantwortet wurden? Schauen Sie dann auf www.marmitek.com © MARMITEK... -
Seite 29: Hinweis
Hinweis Konformitätserklärung Hiermit erklärt Marmitek BV die Übereinstimmung des Gerätes Connect AE24 UHD 2.0™ mit den grundlegenden Anforderungen und den anderen relevanten Festlegungen der Richtlinien: Richtlinie 2014/30/EU des Europäischen Parlaments und des Rates vom 26. Februar 2014 zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die... -
Seite 30: Urheberrechte
Nennung von Produkten, die nicht von Marmitek sind, dient ausschließlich Informationszwecken und stellt keine Werbung dar. Marmitek übernimmt hinsichtlich der Auswahl, Leistung oder Verwendbarkeit dieser Produkte keine Gewähr. Marmitek BV – PO Box 4257 - 5604 EG Eindhoven - Niederlande © MARMITEK... -
Seite 31: Table Des Matières
Table des matières Table des matières ..............31 Consignes de sécurité ............32 Votre produit ................33 3.1 Avantages ................33 3.2 Caractéristiques HDMI ............34 3.3 Contenu de l’emballage ............35 Au travail ................36 4.1 Conseils d'installation ............. 36 4.2 Installation ................ -
Seite 32: Consignes De Sécurité
La garantie n'est plus valable en cas d'usage inapproprié, de modifications ou de réparations effectuées par des personnes non agréées. Marmitek se dégage de toute responsabilité en cas d'usage inapproprié du produit ou d'utilisation non conforme à l'usage auquel le produit est destiné. -
Seite 33: Votre Produit
Votre produit Félicitations pour l'achat du Marmitek Connect AE24 UHD 2.0™ ! Le fait de connecter un téléviseur à ce type d'appareils audio peut entraîner pas mal de problèmes lorsque : votre téléviseur, moniteur ou projecteur ne dispose pas d'une sortie audio séparée ;... -
Seite 34: Caractéristiques Hdmi
ARC (Audio Return Channel, synchronise l'image et le son de votre téléviseur et les renvoie sur votre amplificateur AV par le biais de la sortie audio numérique. Supporte Dolby Atmos et DTS:X et tous les autres formats audio courants. © MARMITEK... -
Seite 35: Contenu De L'emballage
Contenu de l’emballage 1 x Connect AE24 UHD 2.0™ - HDMI audio extractor 1 x Adaptateur secteur 1 x Manuel d'utilisation EDID button ARC button Connector for Analogue HDMI audio power cable audio output only output Toslink HDMI output HDMI output output with ARC Adaptateur secteur... -
Seite 36: Au Travail
Ne forcez pas pour connecter ou déconnecter les câbles HDMI, autrement cela pourrait les endommager. Soyez prudent lorsque vous connectez les câbles HDMI. Ils peuvent être facilement endommagés. Installation © MARMITEK... - Seite 37 Connectez la source HDMI (décodeur TV numérique, Chromecast, lecteur multimédia) avec un câble HDMI sur “Input” (1). Connectez le téléviseur (moniteur ou projecteur) avec un câble HDMI sur “Output 1” (2). Si vous souhaitez utiliser la fonctionnalité ARC (voir page 38), votre téléviseur doit supporter cette fonctionnalité.
-
Seite 38: Utilisation
Si votre téléviseur ne dispose pas de la fonctionnalité ARC vous pouvez désactiver les traitements d'images sur votre téléviseur ou retarder l'audio sur votre amplificateur AV ou sur votre source HDMI. Veuillez consulter le manuel d'utilisation de votre appareil pour les paramétrages corrects. © MARMITEK... -
Seite 39: Paramètres Format Audio
5.1.2 Paramètres format audio Le bouton EDID vous permet de régler le format audio souhaité sur vos appareils audio. Dans des conditions normales il suffira de sélectionner OUTPUT 1 ou 2, mais si vous rencontrez des difficultés, sélectionnez alors manuellement un autre format. Output 1 détecte automatiquement le meilleur format audio possible qui est pris en charge par votre téléviseur. - Seite 40 DTS 5.1, Dolby Digital/ AC3 et PCM 2.0CH stéréo. Sortie audio analogique 2.0CH stéréo Boîtier Dimensions (H x L x P) 130 x 75 x 19 mm Poids 262 g Environnement Température ambiante : +0 à +40ºC Humidité ambiante : 20% à 90% © MARMITEK...
-
Seite 41: Foire Aux Questions (Faq)
Alimentation Adaptateur secteur externe 100-240VAC @50-60Hz, 5VDC @ 1A Les spécifications sont sujettes à modification sans préavis. Foire aux questions (FAQ) Pas d'image (ou image de mauvaise qualité) ni de son Si après avoir connecté le Connect AE24 UHD 2.0™, vous n'avez pas d'image ou l'image est de mauvaise qualité, essayez de trouver la cause du problème en connectant les appareils l'un après l'autre à... - Seite 42 Assurez-vous que l'image 3D soit restituée correctement en connectant la source HDMI directement à l'écran HD avec un câble HDMI. Les informations ci-dessus n'ont pas répondu à vos questions ? Veuillez consulter le site internet www.marmitek.com © MARMITEK...
-
Seite 43: Notification
Notification Déclaration de conformité Par la présente Marmitek BV déclare que l'appareil Connect AE24 UHD 2.0™ est conforme aux exigences essentielles et aux autres dispositions pertinentes des directives: Directive 2014/30/UE du Parlement européen et du Conseil du 26 février 2014 relative à l’harmonisation des législations des États membres concernant la compatibilité... -
Seite 44: Droits D'auteur
Droits d'auteur Marmitek est une marque déposée de Germatron BV. Connect AE24 UHD 2.0™ est une marque déposée de Marmitek BV. Tous droits réservés. Tout a été mis en œuvre pour que les informations présentées dans ce manuel soient exactes. Marmitek n’est pas responsable des erreurs de reproduction ou... -
Seite 45: Contenido
Contenido Contenido ................45 Instrucciones de seguridad............. 46 El product ................47 3.1 Introducción ................47 3.2 Ventajas ................. 48 3.3 Características HDMI ............. 49 3.4 Contenido del embalaje ............50 Primeros pasos ..............51 4.1 Consejos para la instalación ........... 51 4.2 Instalación ................ -
Seite 46: Instrucciones De Seguridad
En caso de uso indebido o modificaciones y reparaciones montados por su mismo, la garantía se caducará. En caso de uso indebido o inapropiado, Marmitek no acepta ninguna responsabilidad de producto. Marmitek no acepta la responsabilidad para daños consecuenciales que difieren de la responsabilidad de producto legal. -
Seite 47: El Product
El product Introducción ¡Felicidades por la compra del Marmitek Connect AE24 UHD 2.0™! La conexión del televisor con este tipo de dispositivos de audio puede causar problemas en los siguientes casos: Cuando el televisor, monitor o proyector no dispone de una separada salida de audio;... -
Seite 48: Ventajas
Return Channel” - ARC) del TV aun si el dispositivo A/V no está equipado para el uso de esta función. Solución de varios problemas que pueden surgir con la conexión de dispositivos de audio con por ejemplo un TV, monitor o proyector. © MARMITEK... -
Seite 49: Características Hdmi
Características HDMI Velocidad de procedimiento máxima de 18 Gbit/s (gigabit por segundo), puede reproducir imágenes HDMI 2.0, Ultra HD 4K en 60 fps (fotogramas por segundo). Soporta cada formato de 3D (apto para el empleo con su propio dispositivo de 3D) Deep Color 36-bit, (millares de colores en vez de millones, mejor reproducción de diferencias sútiles de graduación y ratio de contraste más alto) -
Seite 50: Contenido Del Embalaje
1 x Connect AE24 UHD 2.0™ - HDMI audio extractor 1 x Adaptador de alimentación 1 x Modo de empleo EDID button ARC button Connector for Analogue HDMI audio audio output power cable only output Toslink HDMI output HDMI output output with ARC Adaptador de alimentación © MARMITEK... -
Seite 51: Primeros Pasos
Primeros pasos Consejos para la instalación Aapaga todos los dispositivos (TV y fuentes HDMI) antes de conectarlos con el Connect AE24 UHD 2.0™. Si no se pueden apagar, desenchufa el cable de la toma de corriente. Usa exclusivamente cables certificados para High Speed HDMI®... - Seite 52 DTS 5.1, Dolby Digital/AC3 y PCM 2.0CH stereo. “Analogue audio” (audio analógico): usa un cable stereo Jack. Esta salida soporta el formato de audio estéreo analógico. Conecta el adaptador de alimentación con la entrada “DC 5V” (4) y enchúfalo en la toma de corriente. © MARMITEK...
-
Seite 53: Empleo
Empleo Ajustes de audio Selecciona los ajustes de audio deseados con los interruptores EDID y ARC en la cara delantera del Connect AE24 UHD 2.0™. 5.1.1 Audio Return Channel (ARC) Cuando el amplificador A/V está conectado con la salida “Audio out”, es posible que la imagen del TV se reproduzca un poco más tarde que el sónido del amplificador A/V. -
Seite 54: Especificaciones Técnicas
Salidas HDMI Dolby Atmos, Dolby TrueHD, Dolby Digital/ AC3 , DTS:X, DTS-HD Master Audio, DTS 5.1 y PCM 2.0CH stereo. Salida de audio digital DTS 5.1, Dolby Digital/ AC3 y PCM 2.0CH stereo. Salida de audio analogica 2.0CH stereo © MARMITEK... - Seite 55 Carcasa Dimensiones (A x A x P) 130 x 75 x19 mm Peso 262 g Ambiente Temperatura ambiental +0 hasta +40° C Humedad ambiental 20 % hasta 90 % Alimentación Adaptador de alimentación externo 100-240 VAC @50-60 Hz, 5 VDC @ 1 A Las especificaciones pueden cambiar sin previo aviso.
-
Seite 56: Preguntas Frecuentes (Faqs)
Tanto la fuente HDMI como la pantalla HD tienen que ser compatibles con los mismos formatos de 3D. Controla si la fuente HDMI reproduce el 3D correctamente. Por este objetivo, conéctala con la pantalla a traves de un cable HDMI. ¿Tiene otras preguntas? Visite www.marmitek.com © MARMITEK... -
Seite 57: Notificación
Notificación Declaración de conformidad Marmitek BV declara que este Connect AE24 UHD 2.0™ cumple con las exigencias esenciales y con las demás reglas relevantes de la directriz: Directiva 2014/30/UE del Parlamento Europeo y del Consejo, de 26 de febrero de 2014, sobre la armonización de las legislaciones de los Estados miembros en materia de compatibilidad electromagnética (refundición). -
Seite 58: Derechos De Propiedad Intelectual
BV. Todos los derechos reservados. En la realización de este manual se ha puesto el máximo cuidado para asegurar la exactitud de la información que en él aparece. Marmitek no se responsabiliza de los posibles errores de impresión o copia. -
Seite 59: Indice
Indice Indice ..................59 Precauzioni di sicurezza ............60 Il prodotto ................61 3.1 Vantaggi ................. 62 3.2 Caratteristiche HDMI .............. 63 3.3 Contenuto della confezione ............ 64 Per iniziare ................65 4.1 Consigli per l’installazione ............65 4.2 Installazione ................65 Uso .................. -
Seite 60: Precauzioni Di Sicurezza
In caso di utilizzo scorretto, di riparazioni o modifiche apportate personalmente decade qualsiasi garanzia. della responsabilità civile sui prodotti. Marmitek declina ogni responsabilità per i danni derivanti da un utilizzo non appropriato del prodotto o da utilizzo diverso da quello per cui il prodotto è stato creato. -
Seite 61: Il Prodotto
Il prodotto Congratulazioni per l’acquisto del Marmitek Connect AE24 UHD 2.0™! Collegare il televisore a queste apparecchiature audio può causare problemi, se: Il televisore, monitor o proiettore non sono dotati di un uscita audio separata; Si vuole utilizzare la funzione ARC del televisore ma il ricevitore AV non include questa funzione;... -
Seite 62: Vantaggi
Utilizzare la funzione canale di ritorno audio (Audio Return Channel, ARC) del televisore, senza che le apparecchiature audio siano adatte. Un dispositivo versatile che risolve tutti i problemi durante il collegamento delle apparecchiature audio al televisore, monitor o proiettore. © MARMITEK... -
Seite 63: Caratteristiche Hdmi
Caratteristiche HDMI La capacità di trasferimento massima è di 18 Gbit/s (gigabit al secondo). Grazie a ciò l’HDMI 2.0 può riprodurre immagini in 4K Ultra HD a 60 fps (fotogrammi al secondo). Adatto per l'ultima risoluzione HD Ultra 4K60 (3840 x 2160/60 Hz), High Dynamic Range (HDR), Deep Color e 4: 4: 4 colori chroma. -
Seite 64: Contenuto Della Confezione
1 x Connect AE24 UHD 2.0™ - HDMI audio extractor 1 x Adattatore di alimentazione 1 x Istruzioni per l’uso EDID button ARC button Connector for Analogue HDMI audio audio output power cable only output Toslink HDMI output HDMI output output with ARC Adattatore di alimentazione © MARMITEK... -
Seite 65: Per Iniziare
Per iniziare Consigli per l’installazione Prima spegnere tutte le apparecchiature (TV e sorgenti HDMI) e poi collegarle al Connect AE24 UHD 2.0™. Quando non è possibile spegnerle, rimuovere la spina dalla presa. Utilizzare solo i cavi omologati High Speed HDMI® per la migliore qualità... - Seite 66 DTS 5.1, Dolby Digital/AC3 e PCM 2.0CH stereo. Analogue audio (audio analogico): usare un cavo stereo jack. Quest’uscita supporta il formato audio stereo analogico. Collegare l’adattatore di alimentazione all’ingresso “DC 5V” (4) ed inserire la spina nella presa di corrente. © MARMITEK...
-
Seite 67: Uso
Impostazioni audio Selezionare le impostazioni audio desiderate per mezzo dei tasti EDID e ARC sul panello frontale del Connect AE24 UHD 2.0™. 5.1.1 Audio Return Channel (canale di ritorno audio) Se l’amplificatore AV è stato collegato tramite la connessione “Audio out” può essere che l’immagine del televisore è un po’ in ritardo rispetto al suono dell’amplificatore AV. -
Seite 68: Specificazioni Tecniche
Audio Uscite HDMI Dolby Atmos, Dolby TrueHD, Dolby Digital/ AC3 , DTS:X, DTS-HD Master Audio, DTS 5.1 e PCM 2.0CH stereo Uscita audio digitale DTS 5.1, Dolby Digital/ AC3 e PCM 2.0CH stereo Uscita audio analogica 2.0CH stereo © MARMITEK... - Seite 69 Alloggiamento Dimensioni (A x L x P) 130 x 75 x 19 mm Peso 262 g Ambiente Temperature ambiente +0 fino ai +40° C Umidità 20% all’90% Alimentazione Adattatore esterno 100-240VAC @50-60Hz, 5VDC @ 1A Le caratteristiche tecniche possono essere modificate senza preavviso.
-
Seite 70: Domande Frequenti (Faq)
Sia la sorgente HDMI che lo schermo HD devono supportare gli stessi formati 3D. Controllare se è corretta la riproduzione 3D collegando la sorgente HDMI direttamente allo schermo HD con un cavo HDMI. Ancora domande che non sono state risposte qui sopra? Visitare www.marmitek.com © MARMITEK... -
Seite 71: Notifica
Notifica Dichiarazione di conformita Con ciò, Marmitek BV, dichiara che il Connect AE24 UHD 2.0™ è conforme ai requisiti essenziali ed alter disposizioni relative alla Direttiva : Direttiva 2014/30/UE del Parlamento europeo e del Consiglio, del 26 febbraio 2014, concernente l’armonizzazione delle legislazioni degli Stati membri relative alla compatibilità... -
Seite 72: Diritti D'autore
Marmitek. Tutti i diritti d’autore e altri diritti di proprietà intellettuale su tutte le riproduzioni devono essere conservati. I nomi di altre società e prodotti qui menzionati potrebbero essere marchi delle rispettive società. -
Seite 73: Inhoudsopgave
Inhoudsopgave Inhoudsopgave ..............73 Veiligheidsinstructies .............. 74 Uw product ................75 3.1 Introductie ................75 3.2 Voordelen ................76 3.3 HDMI eigenschappen ............. 77 3.4 Inhoud van de verpakking ............78 Aan de slag ................79 4.1 Tips voor installatie ..............79 4.2 Installatie ................ -
Seite 74: Veiligheidsinstructies
Bij oneigenlijk gebruik, zelf aangebrachte veranderingen of reparaties, komen alle garantiebepalingen te vervallen. Marmitek aanvaardt geen productaansprakelijkheid bij onjuist gebruik van het product of door gebruik anders dan waarvoor het product is bestemd. Marmitek aanvaardt geen aansprakelijkheid voor volgschade anders dan de wettelijke productaansprakelijkheid. -
Seite 75: Uw Product
Uw product Introductie Gefeliciteerd met de aankoop van de Marmitek Connect AE24 UHD 2.0™! Het aansluiten van de tv op dit soort audio apparatuur kan voor de nodige problemen zorgen, wanneer: uw tv, monitor of projector niet over een aparte audio uitgang beschikt;... -
Seite 76: Voordelen
HDMI uitgang zonder beeldweergave. Gebruik toch de Audio Return Channel (ARC) functie van uw tv zonder dat uw audio apparatuur hiervoor geschikt is. Veelzijdige probleemoplosser bij het aansluiten van uw audio apparatuur op uw tv, monitor of projector. © MARMITEK... -
Seite 77: Hdmi Eigenschappen
HDMI eigenschappen Maximale doorvoersnelheid is 18 Gbps. Hierdoor kan HDMI 2.0, Ultra HD 4k beelden weergeven in 60 fps. Geschikt voor de nieuwste Ultra HD 4K60 resolutie (3840 x 2160 / 60 Hz), High Dynamic Range (HDR), Deep Color en 4:4:4 chroma kleuren. -
Seite 78: Inhoud Van De Verpakking
1 x Connect AE24 UHD 2.0™ - HDMI audio extractor 1 x Voedingsadapter 1 x Gebruiksaanwijzing EDID knop ARC knop Aansluiting voor Analoge HDMI audio audio only uitgang voedingskabel uitgang HDMI Toslink uitgang met HDMI ingang uitgang Voedingsadapter © MARMITEK... -
Seite 79: Aan De Slag
Aan de slag Tips voor installatie Schakel alle apparatuur (tv en HDMI bronnen) eerst uit voordat u deze aansluit op de Connect AE24 UHD 2.0™. Indien deze niet uitgeschakeld kan worden verwijder dan de stekker uit het stopcontact. Gebruik uitsluitend High Speed HDMI® gecertificeerde kabels voor de beste beeld- en geluidskwaliteit. - Seite 80 DTS 5.1, Dolby Digital/AC3 en PCM 2.0CH stereo. Analogue audio: gebruik een stereo jack kabel, deze uitgang ondersteunt het analoge stereo audio formaat. Sluit de voedingsadapter aan op de “DC 5V” ingang (4) en steek de stekker in het stopcontact. © MARMITEK...
-
Seite 81: Gebruik
Gebruik Audio instellingen Selecteer de gewenste audio instellingen door gebruik te maken van de EDID en ARC knoppen op de voorzijde van de Connect AE24 UHD 2.0™. 5.1.1 Audio Return Channel (ARC) Wanneer uw av receiver is aangesloten via een van de audio uitgangen dan kan het voorkomen dat het beeld van uw tv iets achterloopt op het geluid via de av receiver. -
Seite 82: Technische Specificities
Audio HDMI uitgangen Dolby Atmos, Dolby TrueHD, Dolby Digital/ AC3 , DTS:X, DTS-HD Master Audio, DTS 5.1 en PCM 2.0CH stereo. Digital audio uitgang DTS 5.1, Dolby Digital/ AC3 en PCM 2.0CH stereo. Analoge audio uitgang 2.0CH stereo © MARMITEK... - Seite 83 Behuizing Afmetingen (H x B x D) 130 x 75 x 19 mm Gewicht 262 g Omgeving Omgevingstemperatuur +0 to +40° C Luchtvochtigheid 20% tot 90% Voeding Externe voedingsadapter 100-240VAC @50-60Hz, 5VDC @ 1A Specificaties kunnen wijzigen zonder voorafgaande melding hiervan.
-
Seite 84: Veel Gestelde Vragen (Faqs)
Zowel de HDMI bron als uw HDTV of projector moet dezelfde 3D formaten ondersteunen. Controleer of 3D correct wordt weergegeven door de HDMI bron direct op uw HDTV of projector aan te sluiten met een HDMI kabel. Heeft u vragen die hierboven niet beantwoord worden? Kijk dan www.marmitek.com © MARMITEK... -
Seite 85: Kennisgeving
Kennisgeving Verklaring van Overeenstemming Bij deze verklaart Marmitek BV, dat deze Connect AE24 UHD 2.0™ voldoet aan de essentiële eisen en aan de overige relevante bepalingen van Richtlijnen: Richtlijn 2014/30/EU van het Europees Parlement en de Raad van 26 februari 2014 betreffende de harmonisatie van de wetgevingen van de lidstaten inzake elektromagnetische compatibiliteit (herschikking). -
Seite 86: Auteursrechten
Auteursrechten en alle andere eigendomsrechten op de inhoud (inclusief maar niet beperkt tot model nummers, software, audio, video, tekst en foto's) berust bij Marmitek BV. Elk gebruik van de inhoud, maar zonder beperking, distributie, reproductie, wijziging, openbaarmaking of verzending zonder de voorafgaande schriftelijke toestemming van Marmitek is strikt verboden. - Seite 87 Connect AE24 UHD 2.0™...
