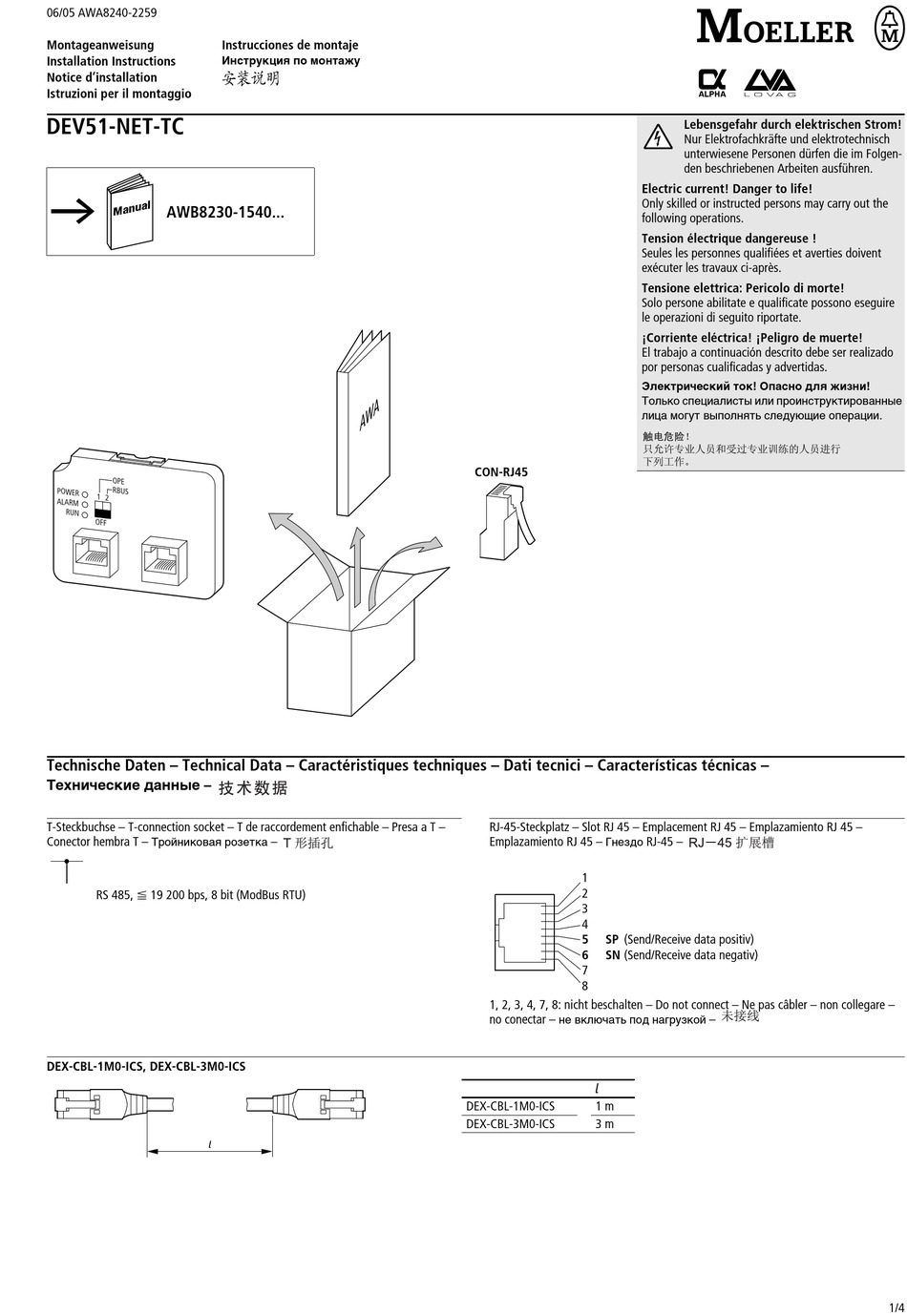

Moeller DEV51-NET-TC Montageanweisung

06/05 AWA8240-2259
Montageanweisung
Installation Instructions
Notice d'installation
Istruzioni per il montaggio
DEV51-NET-TC
A
AWB8230-1540...
O PE
R B U S
PO W ER
1 2
A LA R M
R U N
O FF
Technische Daten – Technical Data – Caractéristiques techniques – Dati tecnici – Características técnicas –
Технические данные –
T-Steckbuchse – T-connection socket – T de raccordement enfichable – Presa a T –
Conector hembra T –
Тройниковая розетка
RS 485, F 19 200 bps, 8 bit (ModBus RTU)
DEX-CBL-1M0-ICS, DEX-CBL-3M0-ICS
l
Instrucciones de montaje
Инструкция по монтажу
–
CON-RJ45
RJ-45-Steckplatz – Slot RJ 45 – Emplacement RJ 45 – Emplazamiento RJ 45 –
Emplazamiento RJ 45 –
Гнездо
1
2
3
4
5 SP (Send/Receive data positiv)
6 SN (Send/Receive data negativ)
7
8
1, 2, 3, 4, 7, 8: nicht beschalten – Do not connect – Ne pas câbler – non collegare –
no conectar –
не включать под нагрузкой
l
DEX-CBL-1M0-ICS 1 m
DEX-CBL-3M0-ICS 3 m
A
Lebensgefahr durch elektrischen Strom!
Nur Elektrofachkräfte und elektrotechnisch
unterwiesene Personen dürfen die im Folgen-
den beschriebenen Arbeiten ausführen.
Electric current! Danger to life!
Only skilled or instructed persons may carry out the
following operations.
Tension électrique dangereuse !
Seules les personnes qualifiées et averties doivent
exécuter les travaux ci-après.
Tensione elettrica: Pericolo di morte!
Solo persone abilitate e qualificate possono eseguire
le operazioni di seguito riportate.
¡Corriente eléctrica! ¡Peligro de muerte!
El trabajo a continuación descrito debe ser realizado
por personas cualificadas y advertidas.
Электрический ток! Опасно для жизни!
Только специалисты или проинструктированные
лица могут выполнять следующие операции.
RJ-45 –
–
1/4
