03/06 AWA823-1569

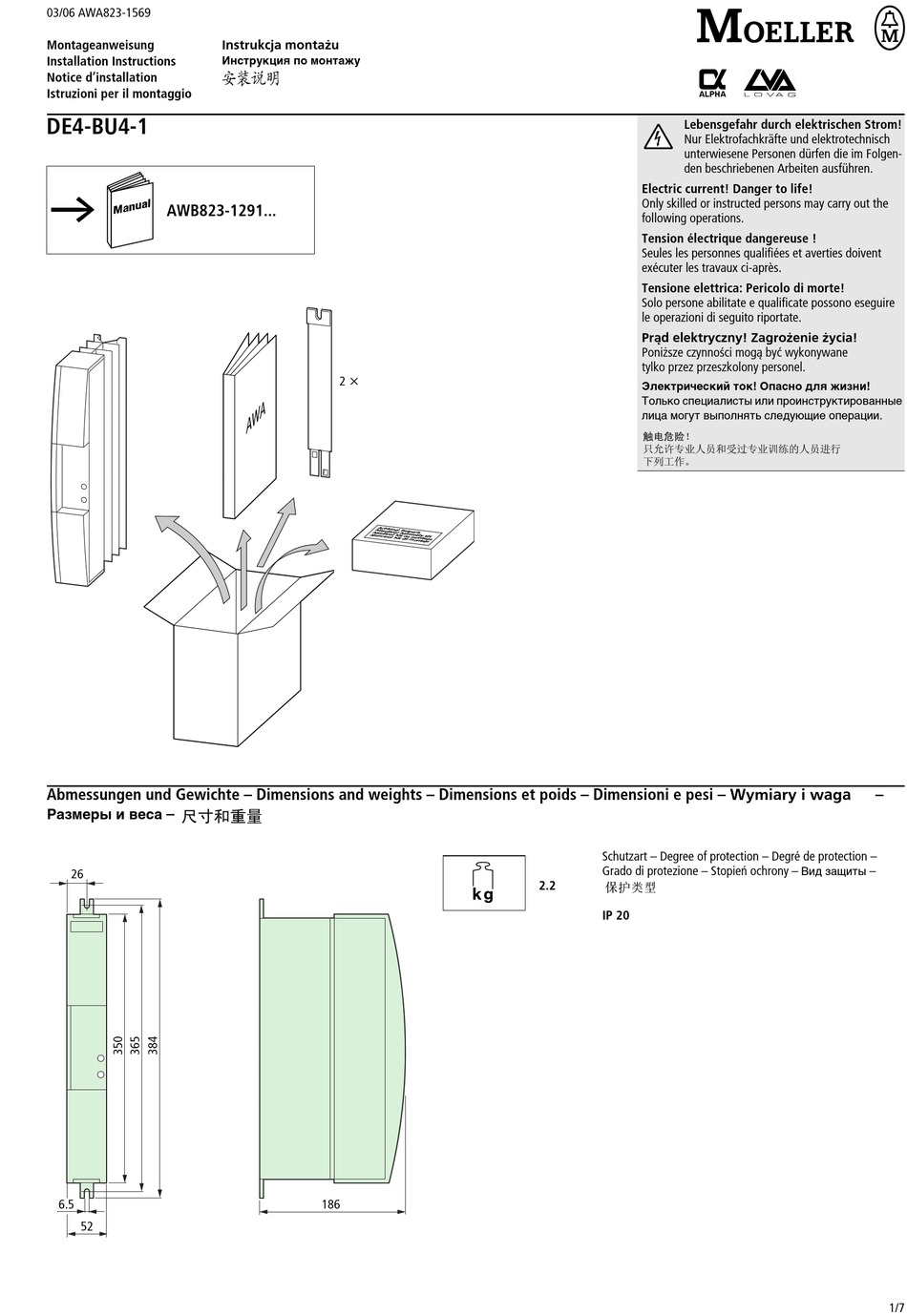

Montageanweisung
Installation Instructions
Notice d'installation
Istruzioni per il montaggio
DE4-BU4-1
A
AWB823-1291...
Abmessungen und Gewichte – Dimensions and weights – Dimensions et poids – Dimensioni e pesi – Wymiary i waga
–
Размеры и веса
26
6.5
52
Instrukcja montażu
Инструкция по монтажу
2 x
186
A
Lebensgefahr durch elektrischen Strom!
Nur Elektrofachkräfte und elektrotechnisch
unterwiesene Personen dürfen die im Folgen-
den beschriebenen Arbeiten ausführen.
Electric current! Danger to life!
Only skilled or instructed persons may carry out the
following operations.
Tension électrique dangereuse !
Seules les personnes qualifiées et averties doivent
exécuter les travaux ci-après.
Tensione elettrica: Pericolo di morte!
Solo persone abilitate e qualificate possono eseguire
le operazioni di seguito riportate.
Prąd elektryczny! Zagrożenie życia!
Poniższe czynności mogą być wykonywane
tylko przez przeszkolony personel.
Электрический ток! Опасно для жизни!
Только специалисты или проинструктированные
лица могут выполнять следующие операции.
Schutzart – Degree of protection – Degré de protection –
Grado di protezione – Stopień ochrony –
2.2
IP 20
–
–
Вид защиты
1/7
