Milesight ISIS-MS-C 72-Serie Montageanleitung Seite 12

3. Montage und Verkabelung
15

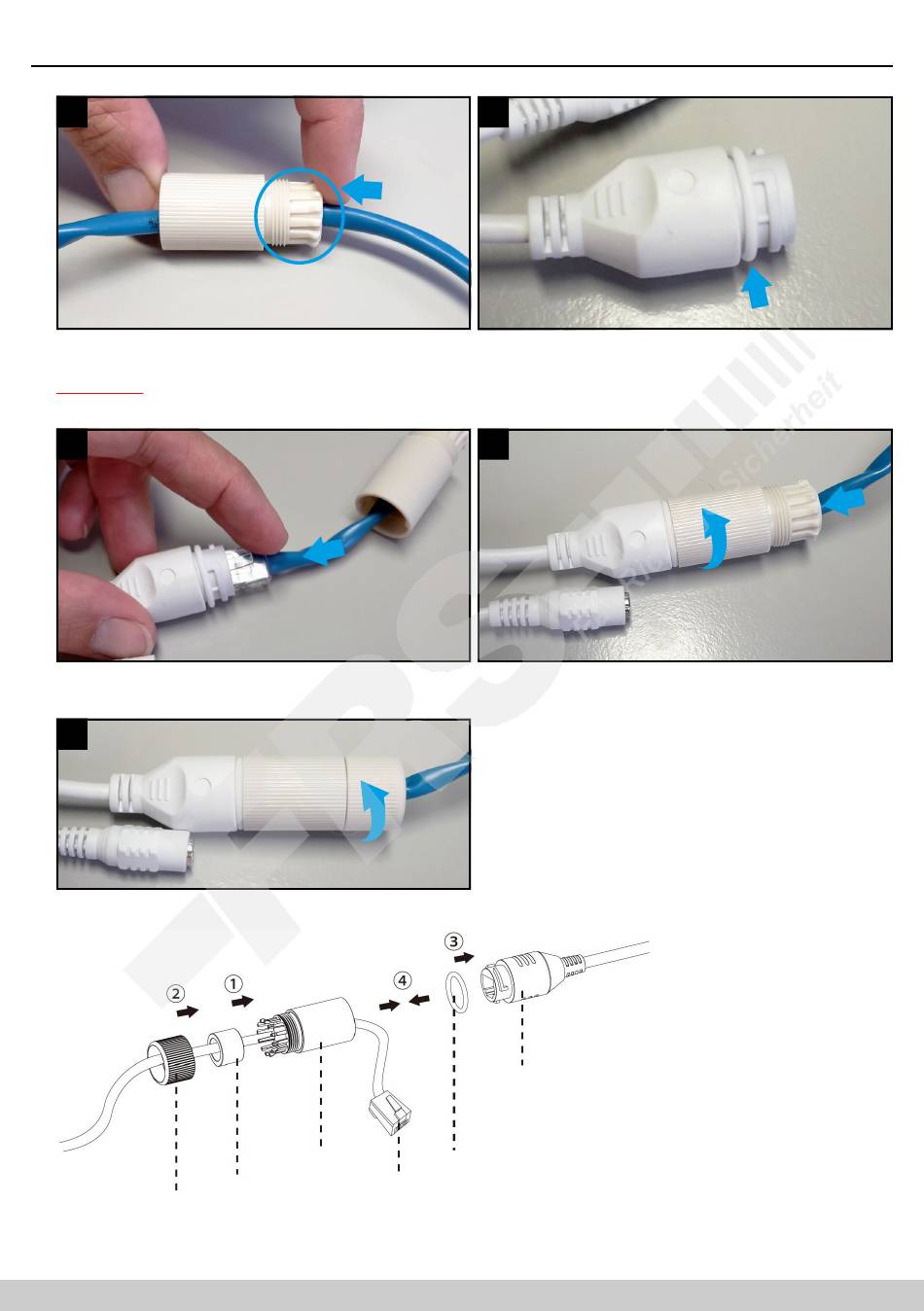

Pressen Sie die Dichtung vorsichtig und gleichmäßig
in den Schraubbolzen.
ACHTUNG: Achten Sie darauf, dass Sie keine der
Klammern beschädigen oder abbrechen.
17
Verbinden Sie den Netzwerkstecker mit dem
Netzwerkanschluss-Verbinder am Kamerakabel.
19
Schrauben Sie die Verschraubung feste an.
Als Zusammenfassung:
Dichtung
Verschraubung
Fahren Sie nun mit dem Kapitel [3.4. Montage abschließen] auf Seite 15 fort.
12
(Fortsetzung)
Schraubbolzen
Netzwerkkabel
www.milesight.de
16
Die Dichtung muss vollständig aufliegen.
18
Schieben Sie den Schraubbolzen zum Kamerakabel
und schrauben Sie diesen fest.
Netzwerkanschluss-
Verbinder
O-Ring
Druckfehler, Irrtümer und technische Änderungen vorbehalten.
1. Verschraubung, Dichtung
und Schraubbolzen über
das Kabel ziehen.
2. Dichtung in den
Schraubbolzen pressen.
Verschraubung
festschrauben.
3. O-Ring auf
Netzwerkanschluss-
Verbinder setzen.
4. Beide Netzwerkkabel
verbinden.
