3. Montage und Verkabelung

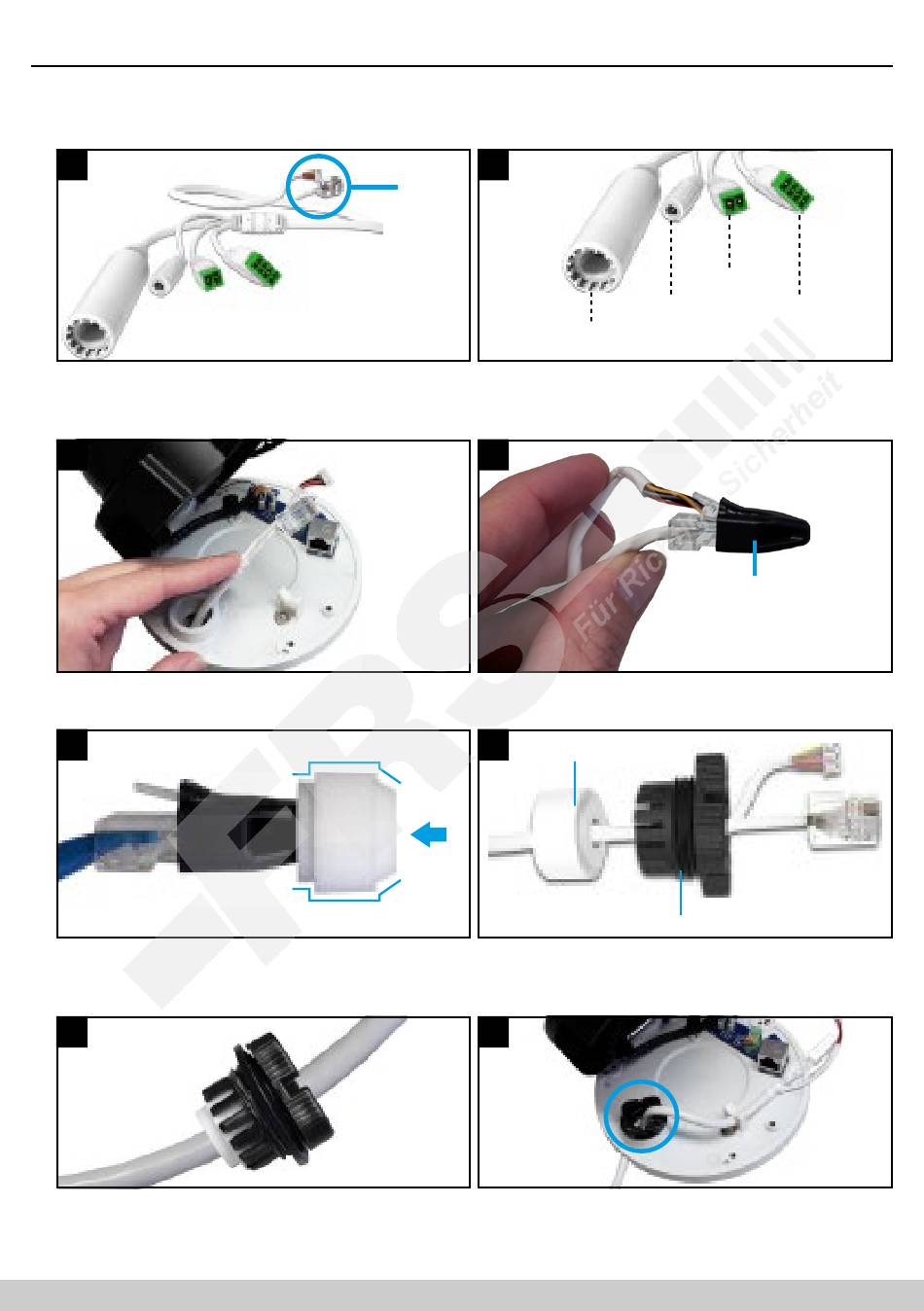

3.2. Mitgeliefertes Anschluskabel

1
Sie können entweder das Netzwerkkabel direkt in
die Kamera hineinziehen oder das mitgelieferte
Anschlusskabel verwenden.
3
Führen Sie die Verkabelung mit der Kabeleinführ-
Hilfe durch die Dichtung von Außen in die Kamera.
5
Kabel mit der Kabeleinführ-Hilfe durch die Dichtung
pressen. Achten Sie darauf, die Dichtung richtig
herum zu verwenden.
7
Ziehen Sie die schwarze Verschraubung auf die
Dichtung und pressen Sie die weiße Dichtung
wieder in die schwarze Verschraubung hinein.
10
(Fortsetzung)
www.milesight.de
2
Anschluss-
Stecker für
Kamera
RJ45 (LAN+PoE)
Setzen Sie
Anschlussstecker für die Kamera.
4
Setzen Sie
Anschlussstecker für die Kamera.
6
Dichtung
Führen Sie die Verkabelung anschließend auch
durch auch durch die Verschraubung.
8
Prüfen Sie, ob die Dichtungen korrekt aufliegen,
sodass keine Feuchtigkeit in die Kamera gelangen
kann.
Druckfehler, Irrtümer und technische Änderungen vorbehalten.
12V DC
Audio Out Alarm
die Kabeleinführ-Hilfe
Kabeleinführ-
Hilfe
die Kabeleinführ-Hilfe
Verschraubung
auf die
auf die
