Autotrafo TT 2600 - 230/200 V
Autotrafo TT 2600/3000 - 480/440 V
Autotrafo TT 2600/3000 - 500/460 V
Autotrafo MW 2600 - 230/200 V
Autotrafo MW 2600/3000 - 480/440 V
Autotrafo MW 2600/3000 - 500/460 V
Autotrafo MW 2600 - 575 V
42,0426,0036,DE 002-11042012
Montageanleitung
Autotrafo
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Fronius Autotrafo TT 2600
Inhaltszusammenfassung für Fronius Autotrafo TT 2600
- Seite 1 / Battery Charging Systems / Welding Technology / Solar Electronics Montageanleitung Autotrafo TT 2600 - 230/200 V Autotrafo Autotrafo TT 2600/3000 - 480/440 V Autotrafo TT 2600/3000 - 500/460 V Autotrafo MW 2600 - 230/200 V Autotrafo MW 2600/3000 - 480/440 V...
-
Seite 3: Inhaltsverzeichnis
Allgemeines ............................13 Fehlerdiagnose und -behebung ......................13 Technische Daten ............................15 Sicherheit ............................... 15 Autotrafo „Ausführung 1“ (480/440 V , 500/460 V) ................. 15 Autotrafo „Ausführung 1“ (230/200 V) ....................16 Autotrafo „Ausführung 2, 3“ ........................17 Ersatzteilliste Schaltpläne Fronius Worldwide... -
Seite 4: Allgemeines
Die Autotrafos sind speziell auf die Anforderungen der digitalen Gerätefamilie ausgelegt. Sie ermöglichen den Einsatz der digitalen Geräte an vorgegebene Netzspannungen. Ausführungen Ausführung 1: Autotrafo TT 2600/3000 - 480/440 V Autotrafo TT 2600/3000 - 500/460 V Autotrafo MW 2600/3000 - 480/440 V Autotrafo MW 2600/3000 - 500/460 V... - Seite 5 Ausführungen Ausführung 2: (Fortsetzung) Autotrafo MW 2600/3000 - 480/440 V Abb.3 Vorderseite „Ausführung 2“ Abb.4 Rückseite „Ausführung 2“ Ausführung 3: Autotrafo MW 2600/3000 - 575 V Abb.6 Rückseite „Ausführung 3“ Abb.5 Vorderseite „Ausführung 3“...
-
Seite 6: Bedienelemente Und Anschlüsse

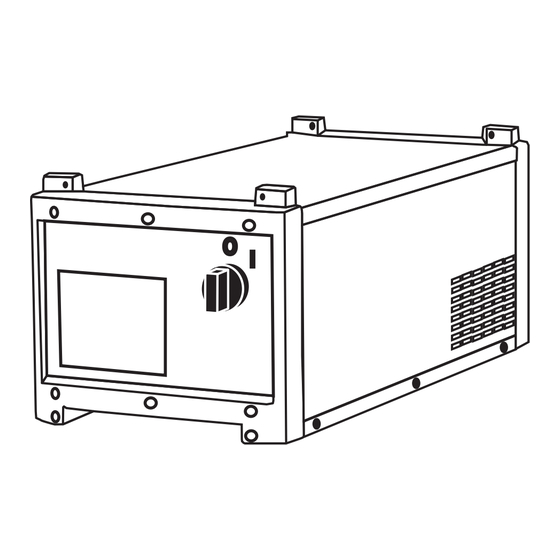

Bedienelemente und Anschlüsse Bedienelemente und Anschlüsse „Ausführung 1“ Abb.2 Rückseite Autotrafo TT 2600/3000 MW Abb.1 Vorderseite Autotrafo TT 2600/3000 MW 2600/3000 2600/3000 (1) Gerätehauptschalter ... zum zentralen Ein- und Ausschalten aller Systemkompo- nenten der Schweißanlage (2) Anschlussbuchse Stromquelle ... zur Versorgung der Stromquelle mit der trans- formierten Spannung. -
Seite 7: Bedienelemente Und Anschlüsse „Ausführung 3
Bedienelemente (4) Netzkabel „INPUT 50/60Hz“ ... zur Versorgung des Autotrafos mit der Netzspan- und Anschlüsse nung „Ausführung 2“ (Fortsetzung) (5) Schutzkontakt Steckdose ... 230V/10 A (6) Zugentlastungen ... für Anschlusskabel externer Geräte Bedienelemente und Anschlüsse „Ausführung 3“ Abb.5 Vorderseite Autotrafo MW2600 575 V Abb.6 Rückseite Autotrafo MW 2600 575 V (1) Gerätehauptschalter ... -
Seite 8: Netzspannung Einstellen
WARNUNG! Fehlerhaft durchgeführte Arbeiten können schwerwiegende Perso- nen- und Sachschäden verursachen. Nachfolgend beschriebene Tätigkeiten dürfen nur von Fronius-geschultem Fachpersonal durchgeführt werden! Beachten Sie die Sicherheitsvorschriften in der Bedienungsanleitung der Stromquelle. WARNUNG! Ein Elektroschock kann tödlich sein. Vor Öffnen des Gerätes, Gerätehauptschalter in Stellung „0“... - Seite 9 Netzspannung Beispiel: Umstellen von 480 V (230 V) auf 440 V (200 V) bei „Ausführung 1“ umstellen 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 (Fortsetzung) 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 Einstellung Einstellung Netzkabel (50/60Hz)
-
Seite 10: Netzspannung Bei „Ausführung 2" Umstellen
Netzspannung Gerätehauptschalter am Autotrafo in bei „Ausführung Stellung “0” schalten VOLTAGE CORRECTION DEVICE 2“ umstellen Netzstecker ziehen bzw. Stromversor- 480V 50/60Hz 440V 50/60Hz CIRCUIT DIAGRAM CIRCUIT DIAGRAM gung unterbrechen Linken Seitenteil des Autotrafos abmontieren Phasenleiter (U1, V1, W1) im Bereich grey 480V 480V... -
Seite 11: Inbetriebnahme
Sicherheit WARNUNG! Fehlerhaft durchgeführte Arbeiten können schwerwiegende Perso- nen- und Sachschäden verursachen. Nachfolgend beschriebene Tätigkeiten dürfen nur von Fronius-geschultem Fachpersonal durchgeführt werden! Beachten Sie die Sicherheitsvorschriften in der Bedienungsanleitung der Stromquelle. Vorbereitung zur WARNUNG! Ein Elektroschock kann tödlich sein. Sämtliche Arbeiten am Gerät Montage nur durchführen, wenn... -
Seite 12: Montage Der Komponenten
Montage der VORSICHT! Gefahr durch umkippenden Fahrwagen. Den schweren Autotrafo Komponenten immer als unterstes Gerät montieren. Dadurch verringert sich die Kippgefahr des Fahrwagens, aufgrund der günstigen Schwerpunktlage. Abb. 13 Montage der Komponenten... -
Seite 13: Autotrafo „Ausführung 1" Anschließen
Autotrafo „Aus- WARNUNG! Fehlbedienung kann schwerwiegende Personen- und Sachschäden führung 1“ verursachen. Vor Erstinbetriebnahme folgende Kapitel der Bedienungsanleitung anschließen Stromquelle lesen: - Sicherheitsvorschriften - Inbetriebnahme - Stromquelle in Betrieb nehmen Die Belüftung des Autotrafos stellt eine wesentliche Sicherheitseinrichtung dar. Bei der Wahl des Aufstellortes ist darauf zu achten, dass die Kühlluft ungehindert durch die Kühlschlitze an der Unterseite eintreten und an den seitlich angeordneten Luftschlitzen entweichen kann. -
Seite 14: Pflege, Wartung Und Entsorgung
Pflege, Wartung und Entsorgung Der Autotrafo benötigt unter normalen Betriebsbedingungen nur ein Minimum an Pflege Allgemeines und Wartung. Das Beachten einiger Punkte ist jedoch unerläßlich, um die Schweißanla- ge über Jahre hinweg einsatzbereit zu halten. WARNUNG! Ein Elektroschock kann tödlich sein. Vor Öffnen des Gerätes, das Gerät abschalten, Netzverbindung trennen und ein deutlich lesbares, verständli- ches Schild gegen Wiedereinschalten anbringen - gegebenfalls Elkos entladen. -
Seite 15: Fehlerdiagnose Und -Behebung
Behebung: Absicherung der Netzzuleitung gemäß Leistungsschild auslegen Ursache: Kurzsschluß an den Transformatoren-Wicklungen Behebung: Autotrafo erneuern Zu niedrige Ausgangsspannung bei „Ausführung 1“ Autotrafo TT 2600/3000 MW 2600/3000 - 480/440V - 500/460 V Ursache: falsche Netzspannung Behebung: Netzspannung kontrollieren Ursache: falsch angeschlossene Netzleitungen Behebung: Netzanschluß... - Seite 16 Fehler / Ursache / Zu niedrige Ausgangsspannung bei „Ausführung 2“ Behebung Autotrafo MW 2600 480/440V (Fortsetzung) Ursache: falsche Netzspannung Behebung: Netzspannung kontrollieren Ursache: falsch angeschlossene Netzleitungen Behebung: Netzanschluß korrigieren Ursache: Netzspannung beträgt 440 V: Phasenleiter (U1, V1, W1) im Bereich „480 V“ angeklemmt Behebung: Phasenleiter (U1, V1, W1) im Bereich „440 V“...
-
Seite 17: Technische Daten
Technische Daten Sicherheit HINWEIS! Falsch ausgelegter Netzstecker, Netzzuleitung sowie deren Absiche- rung kann zu schwerwiegenden Sachschäden führen. Ist die verwendete Stromquelle für eine Sonderspannung ausgelegt, gelten die Technischen Daten am Leistungsschild. Netzstecker, Netzzuleitung sowie deren Absicherung sind entsprechend auszulegen. Autotrafo „Aus- Autotrafo 480/440 V Autotrafo 500/460 V führung 1“... -
Seite 18: Autotrafo „Ausführung 1" (230/200 V)
65 % ED 17 A 10 min / 40 °C 100 % ED 14 A Schutzart IP 23 Kühlart Isolationsklasse Maße l/b/h Autotrafo TT 2600/3000 630/240/250 mm 24.80/9.45/9.84 in. Maße l/b/h Autotrafo MW 2600/3000 630/290/250 mm 24.80/11.42/9.84 in. Gewicht 45 kg 99.20 lb. - Seite 19 Autotrafo „Aus- Autotrafo 480/440 V Autotrafo 575 V führung 2, 3“ Netzspannung 1 3x480 V 3x575 V Netzspannung 2 3x440 V Netzspannungstoleranz +/- 10 % +/- 10 % Netzfrequenz 50/60 Hz 50/60 Hz Ausgangsspannung 3x400 V 3x400 V Netzabsicherung träge 16 A 16 A Ventilatorabsicherung träge...
-
Seite 21: Ersatzteilliste
Ersatzteilliste Schaltplan Spare Parts List Circuit Diagram Liste de pièces de rechange Schéma de connexions Lista parti di ricambio Schema Lista de repuestos Esquema de cableado Lista de peças sobresselentes Esquema de conexões Onderdelenlijst Bedradingsschema Reservdelsliste Koblingsplan Seznam náhradních dílù Schéma zapojení... - Seite 22 Auto Transformer MW 2600 480;440V/400V 4,001,568,800 Auto Transformer MW 2600 3x575V/400V 4,001,631,800 AM2,0200,8927 AM2,0200,8827 AM2,0200,8823 43,0004,2567 41,0009,0197 - 10² 41,0009,0198 - 10² 41,0009,0217 - 0,2-4² 43,0004,2323 41,0009,0216 - 0,2-4² 42,0201,0256 33,0030,0094 - 3x480;440V 33,0030,0096 - 3x575V/400V 42,0300,1815 - PG16 42,0300,0648 - PG13,5 43,0003,0316 43,0006,0042 43,0003,0315...
- Seite 23 Auto Transformer 3x480; 440/400V TT 2600 4,001,614 Auto Transformer 3x500; 460/400V TT 2600 4,001,615 AM2,0200,9036 AM2,0200,8827 AM2,0200,8823 43,0004,0507 33,0030,0047 43,0003,0317 42,0300,1511 43,0006,0042 22,0405,0166 41,0009,0066 BE4,0450,1018 22,0405,0166 43,0002,0257 42,0406,0137 Auto - Transformer TT2600 Ersatzteilliste / Spare parts list / Listes de pièces de rechange / Lista de repuestos / Lista de pecas sobresselentes / Lista dei Ricambi el_fr_st_so_01103 012005...
- Seite 24 TT 2600/3000- MW 2600/3000 - 440/480 V („Ausführung 1“)
- Seite 25 TT 2600/3000- MW 2600/3000 - 460/500 V („Ausführung 1“)
- Seite 26 MW 2600 / TT 2600 - 230/200 V („Ausführung 1“)
- Seite 27 MW 2600 - 440/480 V („Ausführung 2“)
- Seite 28 FRONIUS INTERNATIONAL GMBH Froniusplatz 1, A-4600 Wels, Austria Tel: +43 (0)7242 241-0, Fax: +43 (0)7242 241-3940 E-Mail: sales@fronius.com www.fronius.com www.fronius.com/addresses Under http://www.fronius.com/addresses you will find all addresses of our Sales & service partners and Locations. ud_fr_st_so_00082 012011...
