3.4. Einlernen von Funk-Repeatern über den Bus-Repeater

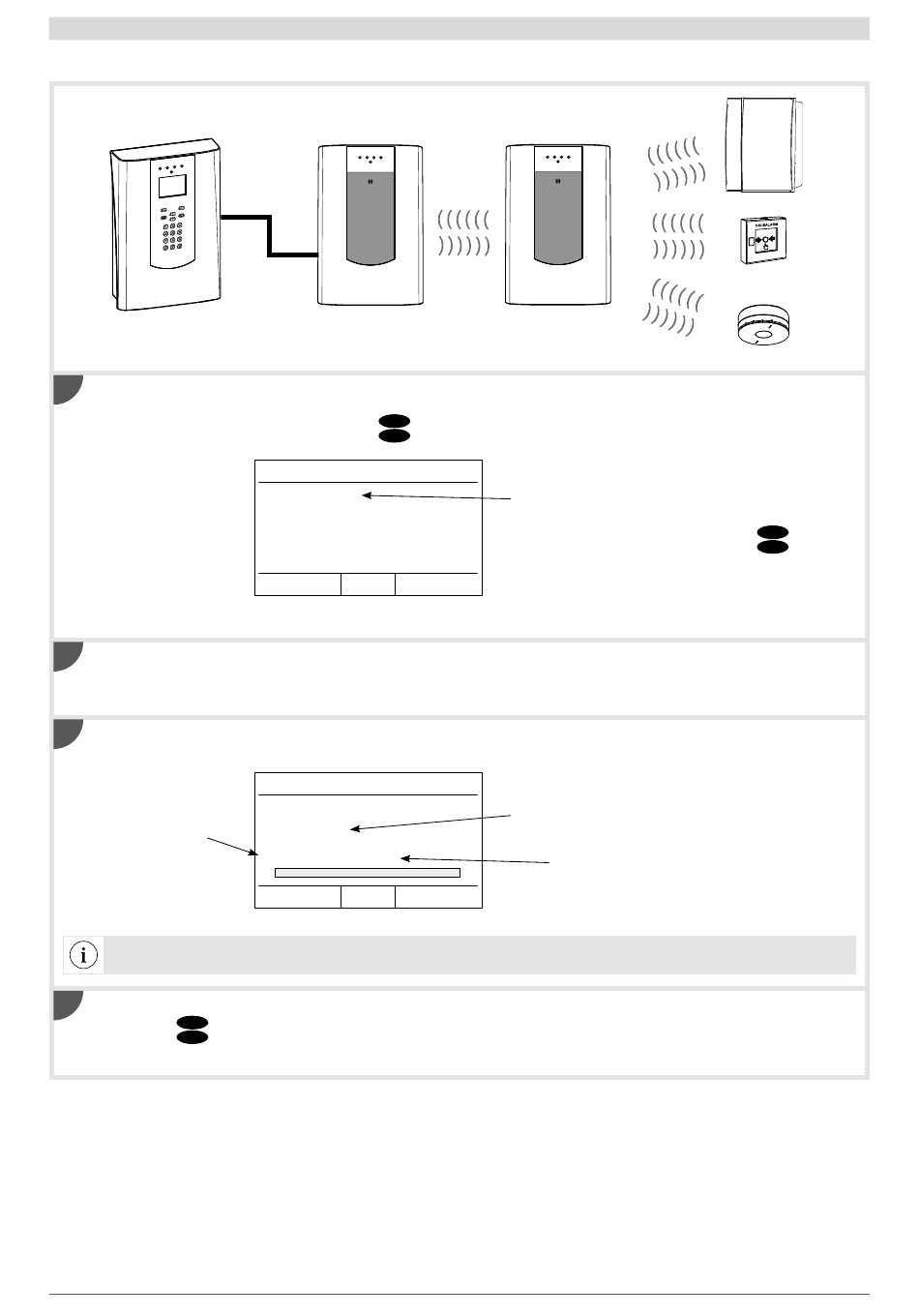

Um die Funk Reichweite zu erhöhen, ist es möglich, eine Funk-Repeater mit einem Bus-Repeater zu verbinden.
Zentrale
1
Menü auf der Zentrale aufrufen:
Menü ➞ Setup (wählen) ➞ Funkteilnehmer (wählen) ➞ Über Repeater lernen- (wählen Sie die Bus-Repeater aus der
angezeigten Repeater-Liste mit Hilfe der Tasten
Der folgende Bildschirm
wird angezeigt:
(siehe Kapitel Konfiguration der Zentrale/ Konfiguration der Funkteilnehmer/ Über Repeater lernen)
2
• Funk-Repeater an die Netzspannung (~230 V / 50 Hz) anschließen, dabei den Gehäusedeckel offen lassen.
• Einige Sekunden auf den Deckelkontakt der Funk-Repeater drücken, anschließend loslassen, dann wird ein
Funksignal an die Zentrale gesendet. Das erfolgreiche Einlernen wird auf dem Display der Zentrale angezeigt.
3
Der Funk-Repeater ist nun im Bus-Repeater und in der Zentrale angemeldet und erscheint auf dem Display der
Zentrale.
Einmalcode
Funk-Repeater
(Hexadezimal)
• Wird der Bildschirm nicht angezeigt, Schritt 2 wiederholen.
• Falls die Funk-Repeater immer noch nicht angezeigt wird, kann es sein, dass Sie sich außer Reichweite befindet.
4
Nachdem Sie das Einlernen der Funk-Repeater bestätigt haben, können Sie den zugeordneten Bereich ändern,
indem Sie auf drücken.
▲
▼
(siehe Kapitel Konfiguration der Zentrale / Konfiguration der Funkteilnehmer / Über Repeater Lernen)
(*) Die dem Funk-Repeater zugeordnete Nummer ist die Nummer, die in der LED-Anzeigeplatine programmiert wurde (siehe Montageanleitung für
den Funk-Repeater).
14
CAN-Bus
Bus-Repeater
▲
▼
Über Repeater lernen
Einlernplatz 2
▲ 1 2
Wählen
3
▼
Über Repeater lernen
Repeater Nr. 5
00 61 0D 03 RSSI : 63
Übernehmen Verwerfen
Funk-Repeater
und wählen Sie) ➞ Melder Lernen (wählen)
Die Nummer wird in der chronologischen
Reihenfolge des Einlernens zugeordnet,
sie kann jedoch mit Hilfe der Tasten
geändert werden.
Zurück
Bezeichnung des eingelernten Geräts
Eingestellte Nummer des Funk-Repeaters (*)
Einlernfeldstärke
(siehe Kapitel Konfiguration der Zentrale /
Informationen/Einlernfeldstärke)
▲
▼
