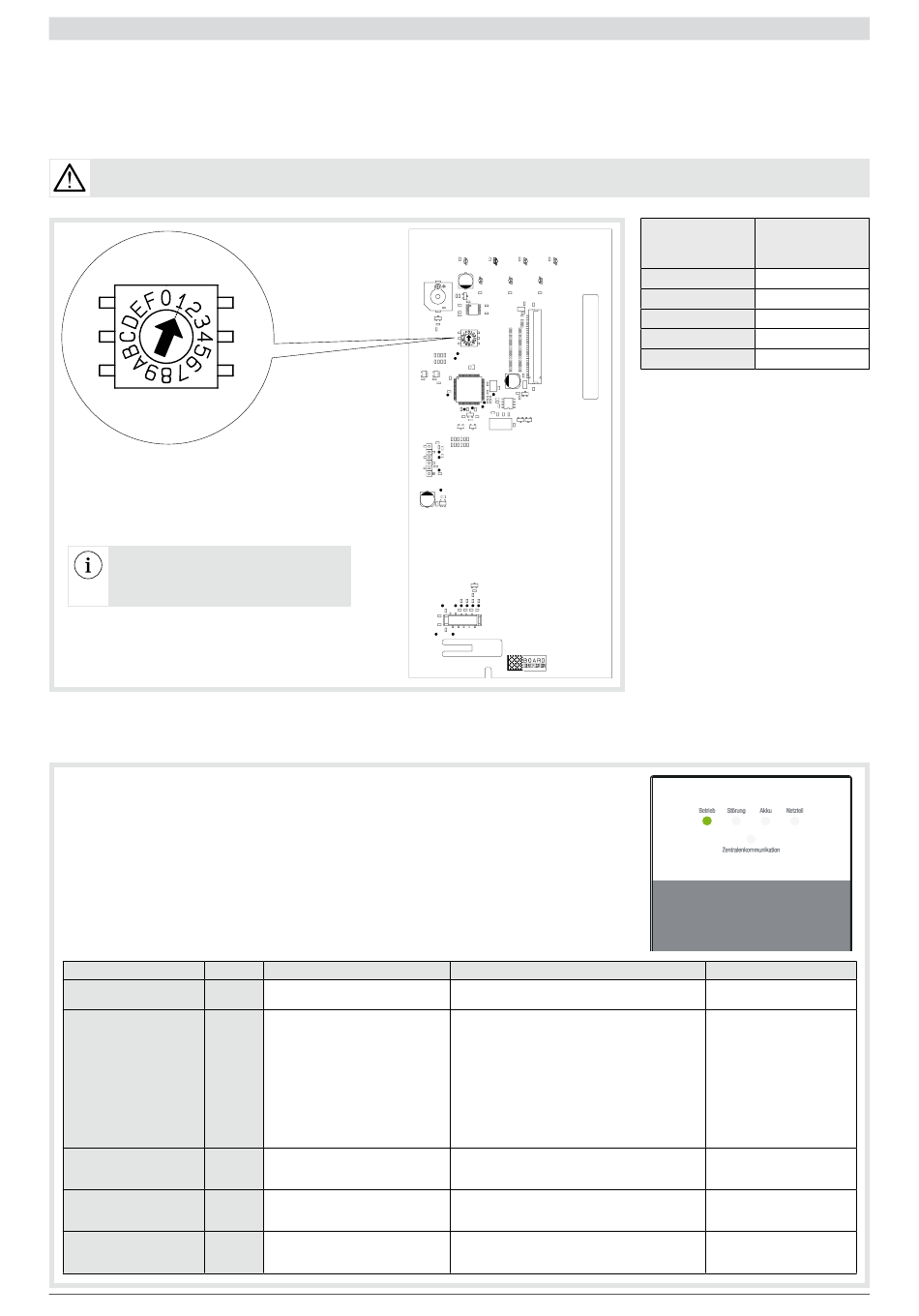

2.3. LED-Anzeigeplatine des Bus-Repeaters RFR103D

2.3.1. Einstellung der Bus-Repeater-Nummer

Die Bus-Adresse muss vor dem Einlernen in der Zentrale eingestellt werden. Der Code dieser Adresse wird mit Hilfe eines
Mikro-Drehschalters auf der LED-Anzeigeplatine gemäß nachstehender Tabelle eingestellt. Zunächst muss ermittelt werden,
welche Bus-Adresse im Konfigurationsmenü der Zentrale verfügbar ist: „Setup ➞ BUS ➞ Bus-Teilnehmer ➞ Adresse" (siehe
Kapitel 3.1. „Adressierung").
Diese ist nicht mit der Nummer des Bus-Repeaters zu verwechseln, die ebenfalls im Menü der Zentrale für die Bus-Konfiguration
festgelegt wird; „Setup ➞ BUS ➞ Bus-Teilnehmer ➞ Adresse ➞ Nr. des Repeaters (siehe Kapitel 3.1. „Adressierung").
Mikro-Drehschalter zur Einstellung der Bus-
Adresse des Bus-Repeaters
Beispiel: Um die in einem Bus-Repeater
verfügbare Bus-Adresse 2 zuzuordnen, den
Mikro-Drehschalter auf 1 stellen
Es darf keine Bus-Adresse doppelt
vergeben werden. Die maximale Anzahl
der Bus-Repeater ist auf 5 Stück pro
Zentrale begrenzt.

2.3.2. LED-Anzeige

Der Bus-Repeater zeigt Störungen mittels der LED´s an. Ist die Störung behoben, erlischt die jeweilige LED automatisch.
Name Farbe
LED-Betrieb grün
LED-Störung orange
LED-Akku-Störung orange
LED-Netzteil-Störung orange
LED-Zentralen-
orange
Kommunikation
10
LED aus
Keine Stromversorgung
Keine Störung aktiv
Batterie fehlerfrei
Hardware fehlerfrei
Die Kommunikation mit der Zentrale
funktioniert störungsfrei (Funk
oder Bus, je nach Repeatertyp)
LED leuchtet
Anlage betriebsbereit: 230 VAC vorhanden
Netzausfall: 230 VAC (über 30 Min.)
Fehler Ladegerät
Keine Batterie
Schwache Batterie
Batterie-Störung
Interner Batteriewiderstand zu hoch
Ausfall der Kommunikation mit der Zentrale
Störung 12-VDC-Sicherung
Abdeckung offen
Fehler externe Stromversorgung
Fehler externe Batterieversorgung
Interner Batteriewiderstand zu hoch
Batterie-Störung
Fehler externe Batterieversorgung
Fehler Ladegerät
Störung 12-VDC-Sicherung
Fehler externe Stromversorgung
-
Bus-Adresse
Mikro-
des Bus-
Drehschalter
Repeaters
0
1
2 1
3 2
4 3
5 4
LED blinkt
Blinkmodus bei
Netzausfall: 230 VAC
-
Keine Batterie
Schwache Batterie
Netzausfall: 230 VAC
(über 30 Min.)
Gestörte Kommunikation
mit der Zentrale (Funk oder
Bus, je nach Repeatertyp)
