3. Anmeldung ins System

Der Akku kann sofort in dem montierten Bus-Repeater angeschlossen werden. Der Akku schaltet sich erst mit dem ersten
Einschalten der 230 V ein.

3.1. Adressierung

Wie jeder andere Busteilnehmer auch, muss der Bus-Repeater bei der Zentrale angemeldet (eingelernt) werden.
Zunächst muss ermittelt werden, welche Bus-Adresse verfügbar ist. Hierzu mittels des Zentralenbedienteils den Menüpunkt
„Setup ➞ BUS ➞ BUS-Teilnehmer ➞ Adresse" aufrufen.
Wenn noch kein Bus-Teilnehmer angemeldet wurde, stehen die Adressen 1 bis 8 zur Verfügung.
Nach Ermittlung einer verfügbaren Bus-Adresse muss diese Adresse mit Hilfe des Mikro-Drehschalters auf der LED-
Anzeigeplatine des Bus-Repeaters eingestellt werden (siehe Kapitel 2.3.1. „Einstellung der Bus-Repeater-Nummer").
Für weitere CAN-BUS-Teilnehmer sind die Bus-Adressen ebenso festzulegen.

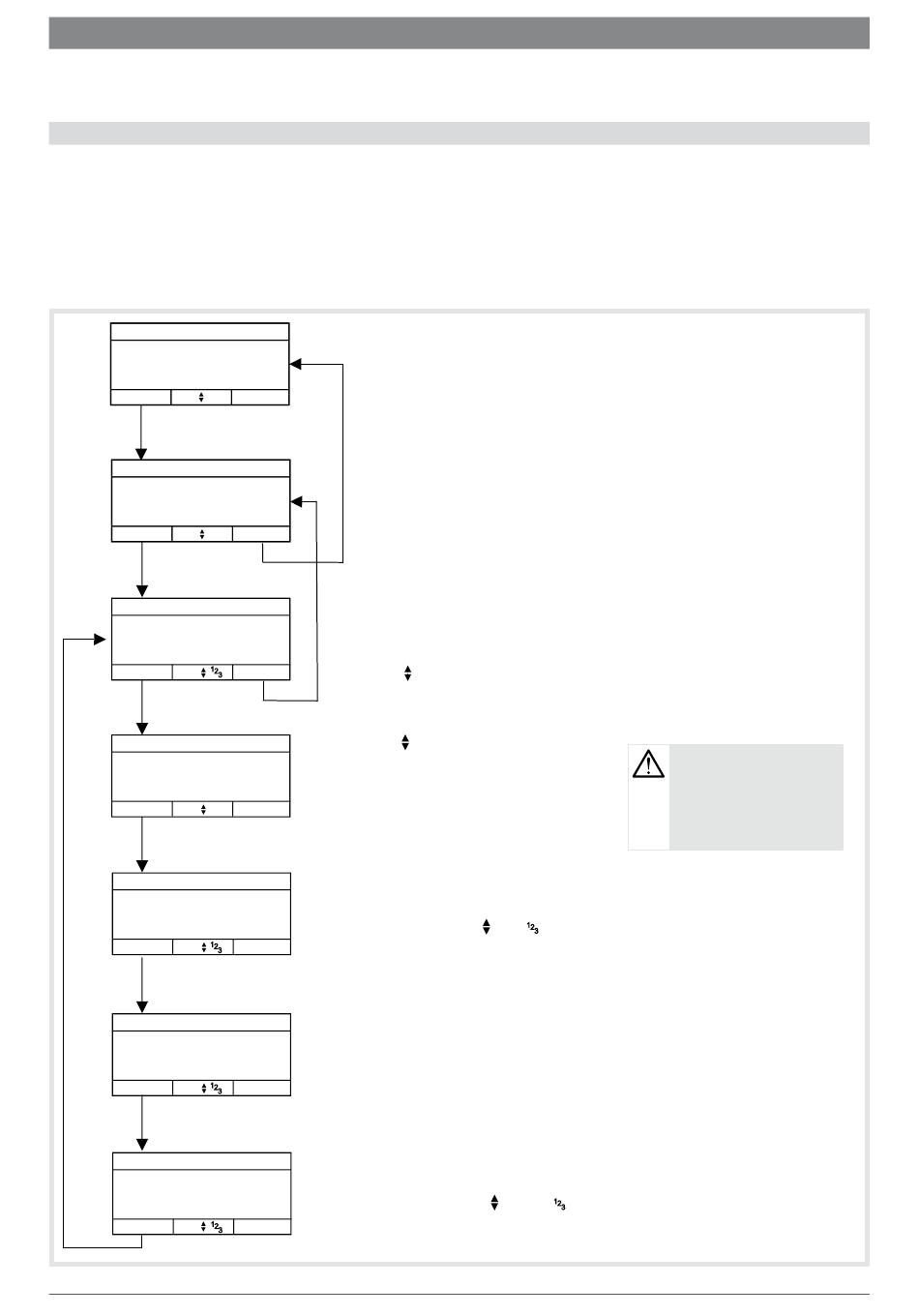

Menü - Setup
BUS
Wählen
Setup - Bus Setup - Bus
BUS Teilnehmer BUS Teilnehmer
Wählen Wählen
BUS Teilnehmer
Adresse: 1
kein Busteilnehmer
1 2
Wählen
3
BUS Teilnehmer
Adresse: 1
BUS-Repeater
Weiter
BUS Teilnehmer
Bereich ändern
1
1 2
Weiter
3
BUS Teilnehmer
Repeater Nr.:
1
1 2
Weiter
3
BUS Teilnehmer
Text ändern
Text Nr.: _ _ _
1 2
Weiter
3
Zurück
Zurück Zurück
Hinweis:
Je nach ausgewähltem Bus-Teilnehmer werden
unterschiedliche Parameter für die weitere Eingabe angezeigt.
Mit die Adressen 1. . . 8 wählbar
Zurück
Mit wählbar:
- kein Busteilnehmer
- BUS-Repeater
- TAS-Interface
- Kommunikationsmodul (GSM-Modul)
Zurück
Auswahl zu welchem Bereich den Repeater
zugeordnet werden soll.
Bereich 1 - 8 mit
Zurück
Bus-Repeater 1 - 5 auswählen
(siehe Kap."1. Systemübersicht").
Zurück
Hier kann ein Text zur genauen Bezeichnung aus der
Liste „Melder Texte" ausgewählt werden
( 1 . . 250) ==>
_ _
Zurück
bzw. wählbar
oder Nr. eingeben.
• Mit "Weiter" wird die
jeweilige angezeigte
Einstellung übernommen.
• Mit "Zurück" erfolgt keine
Änderungsübernahme!
Vorherige Änderungen
bleiben gespeichert.
