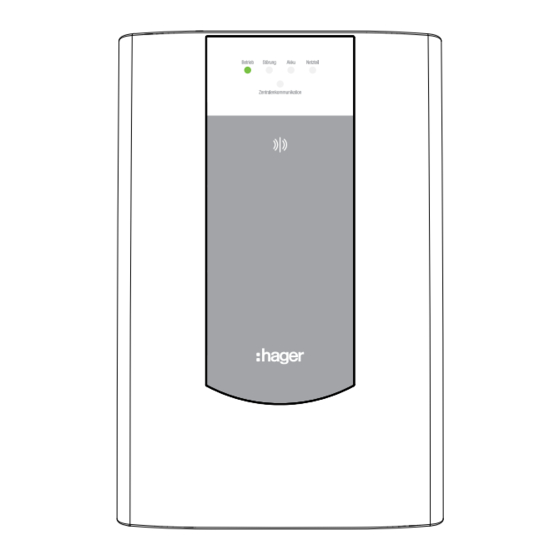

- Seite 1 RFR103D Montageanleitung BEKA Bus-Repeater zur Reichweitenerhöhung 6LE004316A Ind. A...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Systemübersicht ..........................................3 2. Montage und Inbetriebnahme ...................................... 4 2.1. Montage ............................................. 4 2.2. Anschlussplatine (Hauptplatine) des Bus-Repeaters RFR103D ..........................5 2.3. LED-Anzeigeplatine des Bus-Repeaters RFR103D ............................... 10 3. Anmeldung ins System ........................................ 11 3.1. Adressierung ..........................................11 3.2. -
Seite 3: Systemübersicht
System (1) (1) - Die Anzahl an Bus-Repeater ist durch die maximale Anzahl an Bus-Teilnehmer auf maximal 8 begrenzt. - Ein Funk-Repeater kann nicht in einen anderen Funk-Repeater eingelernt werden. Das Einlernen eines Funk-Repeaters in einen Bus-Repeater RFR103D ist dagegen zulässig. -
Seite 4: Montage Und Inbetriebnahme
2. Montage und Inbetriebnahme Der Bus-Repeater besteht aus Gehäusevorder- und Rückteil (siehe nachstehende Abbildung): • Im Rückteil des Gehäuses befinden sich die Anschlussplatine sowie der Einschub für den Notstromakku des Bus-Repeaters. Dieser Akku mit der Produktreferenz RFA400D (12 VDC, 2,2 Ah) ist nicht im Lieferumfang des Bus-Repeaters enthalten und muss separat bestellt werden. -
Seite 5: Anschlussplatine (Hauptplatine) Des Bus-Repeaters Rfr103D
2.2. Anschlussplatine (Hauptplatine) des Bus-Repeaters RFR103D 2.2.1. Bestückung der Platine 1. Deckel-Verschlusskontakt 2. Bei Verwendung eines externen Netzteils, Anschluss des externen Stromversorgungsausgangs: 24 VDC EN54-4 (zur möglichen Verlängerung der Notstrom- Überbrückungszeit, siehe Kap. 2.2.6. „Externes Netzteil“) 3. Bei Verwendung des integr. - Seite 6 2.2.2. Anschluss der Eingänge / Ausgänge, externen CAN-Bus und der (integrierten oder externen) Stromversorgung Integrierte Stromversorgung Der Bus-Repeater erfasst den Typ der angeschlossenen Stromversorgung automatisch. Falls ein externes Netzteil genutzt wird, muss die Batterie RFA400D aus dem Bus-Repeater entnommen werden. 1.
-
Seite 7: Funktionen Der Eingänge
2.2.3. Funktionen der Eingänge Der Bus-Repeater erkennt den Typ der angeschlossenen Stromversorgung automatisch. Beim Einschalten einer externen Stromversorgung konfiguriert der Bus-Repeater automatisch die Eingänge L-1 und L-2, um eine „Batteriestörung“ und einen „Netzausfall“ des externen Netzteils melden zu können, siehe Abbildung „2.2.6. Externes Netzteil”. Tabelle der Eingangsfunktionen: Name des Bezeichnung der Funktion Wirkungsweise... - Seite 8 2.2.5. Externer CAN-Bus • Der externe CAN-Bus besteht aus zwei Twisted-Pair-Kabeln (4 Drähten) mit einem Querschnitt von 0,75 mm - 1 Twisted-Pair-Kabel für CANL/CANH-Signale (Datenübertragung), - 1 Twisted-Pair-Kabel für den GND-Anschluss (Masse), Zur Auswahl des Kabels siehe Kap. 7. Technische Daten / CAN-Bus. Störungen der BUS-Verbindung muss ein Ende der Kabelabschirmung mit dem GND auf Seiten der Zentrale verbunden werden.
-
Seite 9: Externes Netzteil
2.2.6. Externes Netzteil In der Basisausstattung kann die im Bus-Repeater eingebaute Batterie den Bus-Repeater bei einem Netzausfall 24 Stunden lang mit Strom versorgen. Um die Überbrückungszeit zu verlängern oder andere strombetriebene Geräte zu versorgen, kann das externe Netzteil EN 54-4 24 VDC angeschlossen werden. In diesem Fall muss die interne Batterie RFA400D aus dem Bus-Repeater entnommen werden. -
Seite 10: Led-Anzeigeplatine Des Bus-Repeaters Rfr103D
2.3. LED-Anzeigeplatine des Bus-Repeaters RFR103D 2.3.1. Einstellung der Bus-Repeater-Nummer Die Bus-Adresse muss vor dem Einlernen in der Zentrale eingestellt werden. Der Code dieser Adresse wird mit Hilfe eines Mikro-Drehschalters auf der LED-Anzeigeplatine gemäß nachstehender Tabelle eingestellt. Zunächst muss ermittelt werden, welche Bus-Adresse im Konfigurationsmenü... -
Seite 11: Anmeldung Ins System
3. Anmeldung ins System Der Akku kann sofort in dem montierten Bus-Repeater angeschlossen werden. Der Akku schaltet sich erst mit dem ersten Einschalten der 230 V ein. 3.1. Adressierung Wie jeder andere Busteilnehmer auch, muss der Bus-Repeater bei der Zentrale angemeldet (eingelernt) werden. Zunächst muss ermittelt werden, welche Bus-Adresse verfügbar ist. -
Seite 12: Einlernen Von Meldern Über Den Bus-Repeater
3.2. Einlernen von Meldern über den Bus-Repeater Falls ein Melder / eine Sirene gleichzeitig über verschiedene Repeatern sowie ggf. direkt von der Zentrale empfangen wird, verursacht dies eine Systemstörung! Aus diesem Grund muss der Repeater, über den der Melder/Sirene empfangen werden soll, konfiguriert werden. -
Seite 13: Einlernen Von Sirenen Über Den Bus-Repeater
3.3. Einlernen von Sirenen über den Bus-Repeater Menü auf der Zentrale aufrufen: Menü ➞ Setup (wählen) ➞ Funkteilnehmer (wählen) ➞ Über Repeater lernen- (wählen Sie den Repeater aus der angezeigten Repeater-Liste mit Hilfe der Tasten und wählen Sie) ➞ Sirenen lernen (wählen) ▲... -
Seite 14: Einlernen Von Funk-Repeatern Über Den Bus-Repeater
3.4. Einlernen von Funk-Repeatern über den Bus-Repeater Um die Funk Reichweite zu erhöhen, ist es möglich, eine Funk-Repeater mit einem Bus-Repeater zu verbinden. CAN-Bus Zentrale Bus-Repeater Funk-Repeater Menü auf der Zentrale aufrufen: Menü ➞ Setup (wählen) ➞ Funkteilnehmer (wählen) ➞ Über Repeater lernen- (wählen Sie die Bus-Repeater aus der angezeigten Repeater-Liste mit Hilfe der Tasten und wählen Sie) ➞... -
Seite 15: Löschen Eines Melders Oder Einer Sirene
3.5. Löschen eines Melders oder einer Sirene Wenn der Melder oder die Sirene wieder ausgelernt bzw. der Bereich des Melders oder der Sirene geändert werden soll (siehe Kapitel Konfiguration der Zentrale / Konfiguration der Funkteilnehmer / Löschen oder Editieren), muss der Repeater auf jeden Fall mit der Zentrale verbunden sein, damit die Zentrale dem Repeater mitteilen kann, dass der Melder oder die Sirene ausgelernt wurde. -
Seite 16: Wartung
5. Wartung 5.1. Störungsmeldungen Die Zentrale überwacht und identifiziert den Repeater, zudem überwacht sie den Status: • der Energieversorgung • der Funkverbindung • des Deckelkontakt. Der Repeater meldet der Zentrale folgende Störungen: • Netzausfall (Stromnetz) • Batterie-Störung • Abdeckung offen •... -
Seite 17: Technische Daten
7. Technische Daten Technische Daten RFR103D Allgemeine Daten Anzeige Softwareupdate mit Updatetool RXE08D Betriebstemperatur -5°C bis +40°C Abmessungen (B x H x T) 220 x 325 x 88 mm Gewicht ohne / mit Akku 1,68 kg / 2,7 kg Schutzklasse... - Seite 18 Relais-Ausgang Anzahl und Typ 2 werksseitig konfigurierte Relais-Ausgänge: Relais-3 und Relais-4, potenzialfreie Kontakte NC COM NO Schaltspannung max. 250 Vac, 220 Vdc Nennlast 0,5 A - 125 Vac, 2 A - 30 Vdc Kontaktwiderstand max. 75 mOhm Anschluss Länge < 3 m und Querschnitt ~ 0,4 mm Maximale Schaltleistung resistive load resistive load...
-
