ICRL-M-8RJ45/4SFP-G-DIN und ICRL-M-16RJ45/4CP-G-DIN – Handbuch

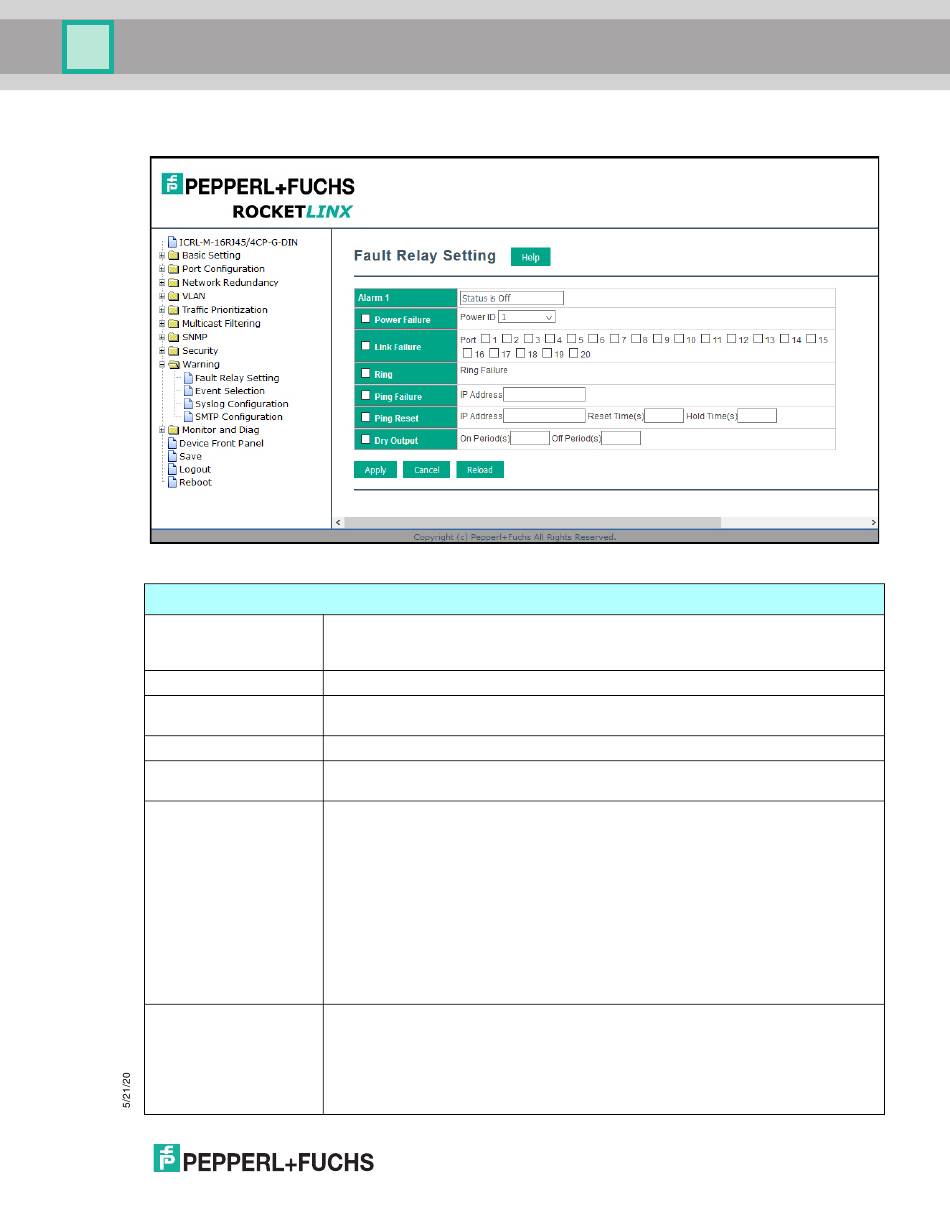

Fault Relay
Die folgende Tabelle beschreibt die Fehlerrelaisbedingungen.
Seite „Fault Relay"
Alarm 1
Power Failure
Link Failure
Ring
Ping Failure
Ping Reset
Dry Output
Zeigt an, ob der Alarmstatus ein- oder ausgeschaltet ist. Sie müssen eine
Fehlerrelaisoption auswählen und auf Apply klicken, damit der Status als aktiviert
angezeigt wird.
Erkennt den Stromeingangsstatus der ausgewählten Stromquelle oder -quellen.
Überwacht Ereignisse zu ausgefallenen Verbindungen für die ausgewählten
Ports.
Überwacht Ringtopologieänderungen.
Wenn die Ziel-IP-Adresse nicht auf die Ping-Anfrage antwortet, wird das
Fehlerrelais aktiviert.
Pingt das Zielgerät an und bringt das Relais dazu, ein Zurücksetzen des Stroms
auf dem Remote-Gerät zu emulieren, wenn das Remote-System abstürzt.
• IP Address: IP-Adresse des Remote-Geräts, dessen
Stromversorgungsverdrahtung mit dem Relaisausgang verbunden ist.
• Reset Time (Sec): Dauer, über die der Relaiskontakt geöffnet wird, um das
Ausschalten des Netzschalters zu emulieren. Nach dem Zurücksetzen
schließt sich das Relais, um zu emulieren, dass der Netzschalter
eingeschaltet ist.
• Hold Time (Sec): Die vom Remote-Gerät benötigte Startzeit. Nach dem
Schließen des Relaiskontakts beginnt der ICRL-M nach der Haltezeit mit dem
Anpingen.
Das Relais öffnet und schließt ständig die Kontakte. Der verfügbare Bereich
beträgt 0–65.535 Sekunden.
Anmerkung: Verwenden Sie diese Funktion nicht mit anderen Ereignissen.
• On Period: Dauer des Kurzschlusses des Relaisausgangs (geschlossen).
• Off Period: Dauer des Öffnungsvorgangs des Relaisausgangs.
