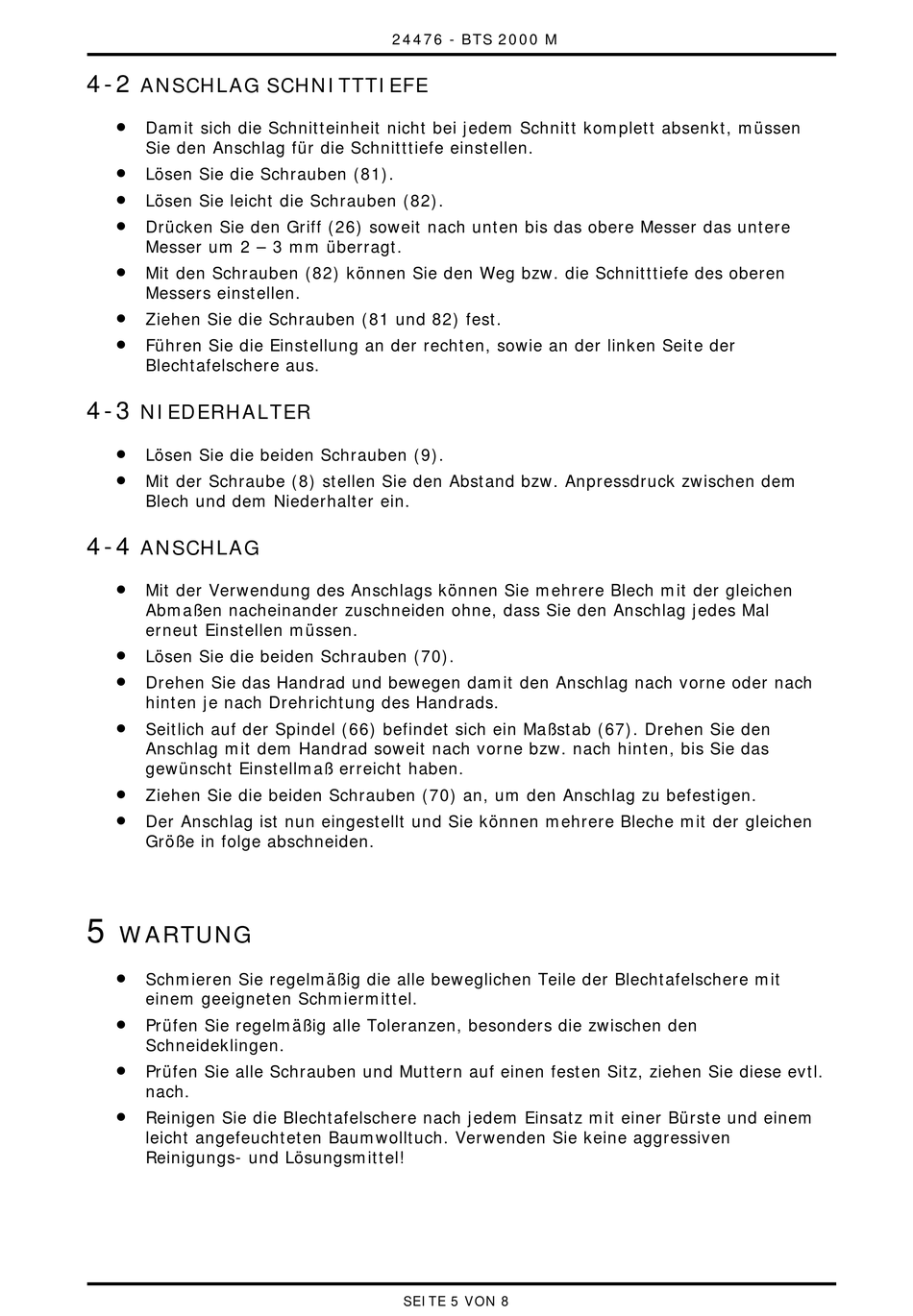

4-2
ANSCHLAG SCHNITTTIEFE
Damit sich die Schnitteinheit nicht bei jedem Schnitt komplett absenkt, müssen
Sie den Anschlag für die Schnitttiefe einstellen.
Lösen Sie die Schrauben (81).
Lösen Sie leicht die Schrauben (82).
Drücken Sie den Griff (26) soweit nach unten bis das obere Messer das untere
Messer um 2 – 3 mm überragt.
Mit den Schrauben (82) können Sie den Weg bzw. die Schnitttiefe des oberen
Messers einstellen.
Ziehen Sie die Schrauben (81 und 82) fest.
Führen Sie die Einstellung an der rechten, sowie an der linken Seite der
Blechtafelschere aus.
4-3
NIEDERHALTER
Lösen Sie die beiden Schrauben (9).
Mit der Schraube (8) stellen Sie den Abstand bzw. Anpressdruck zwischen dem
Blech und dem Niederhalter ein.
4-4
ANSCHLAG
Mit der Verwendung des Anschlags können Sie mehrere Blech mit der gleichen
Abmaßen nacheinander zuschneiden ohne, dass Sie den Anschlag jedes Mal
erneut Einstellen müssen.
Lösen Sie die beiden Schrauben (70).
Drehen Sie das Handrad und bewegen damit den Anschlag nach vorne oder nach
hinten je nach Drehrichtung des Handrads.
Seitlich auf der Spindel (66) befindet sich ein Maßstab (67). Drehen Sie den
Anschlag mit dem Handrad soweit nach vorne bzw. nach hinten, bis Sie das
gewünscht Einstellmaß erreicht haben.
Ziehen Sie die beiden Schrauben (70) an, um den Anschlag zu befestigen.
Der Anschlag ist nun eingestellt und Sie können mehrere Bleche mit der gleichen
Größe in folge abschneiden.
5
WARTUNG
Schmieren Sie regelmäßig die alle beweglichen Teile der Blechtafelschere mit
einem geeigneten Schmiermittel.
Prüfen Sie regelmäßig alle Toleranzen, besonders die zwischen den
Schneideklingen.
Prüfen Sie alle Schrauben und Muttern auf einen festen Sitz, ziehen Sie diese evtl.
nach.
Reinigen Sie die Blechtafelschere nach jedem Einsatz mit einer Bürste und einem
leicht angefeuchteten Baumwolltuch. Verwenden Sie keine aggressiven
Reinigungs- und Lösungsmittel!
24476 - BTS 2000 M
SEITE 5 VON 8
