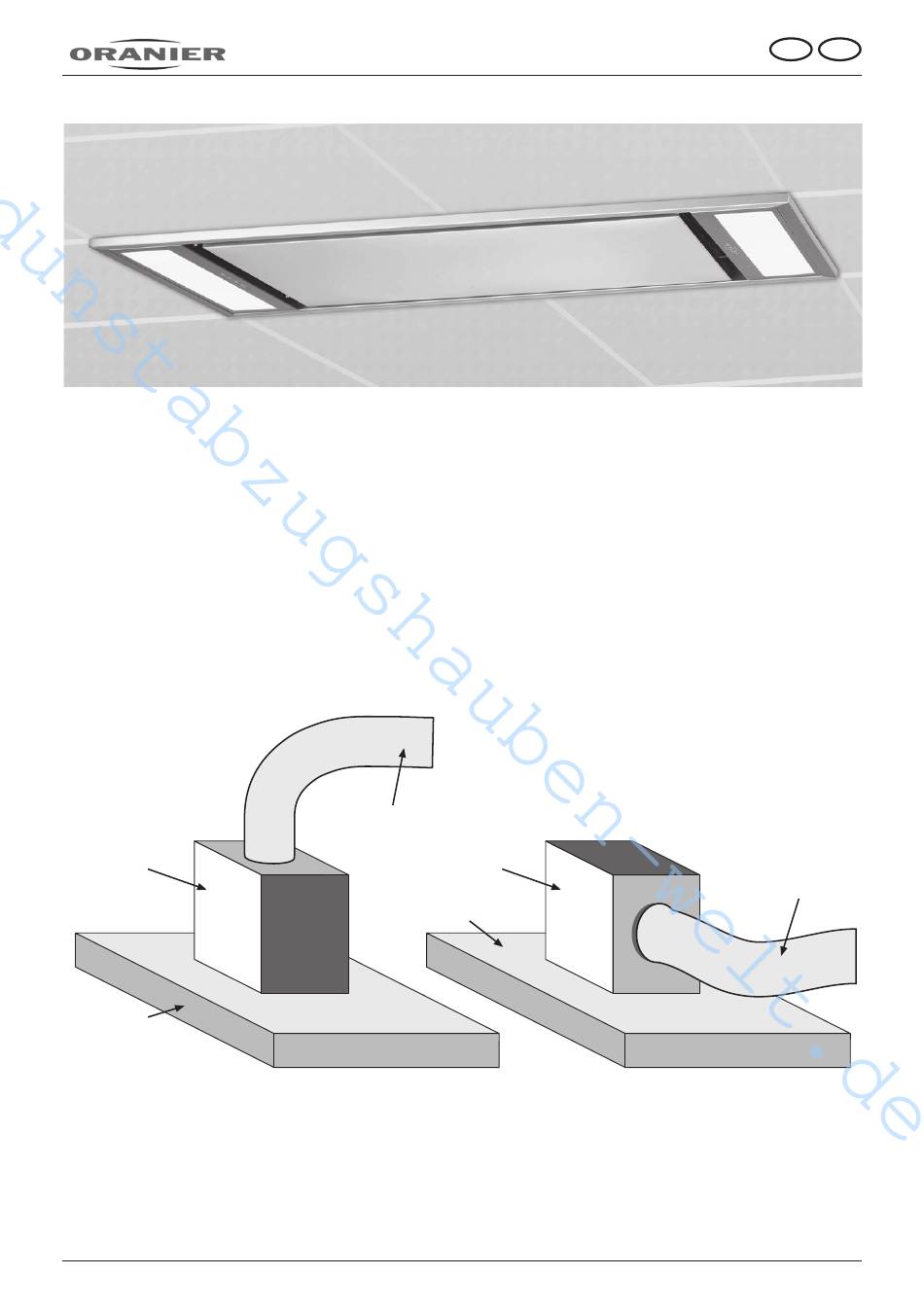

Abb. 11: Modula als Deckenlüfter

Wichtige Montagehinweise

Dieses Modell kann auf unterschiedliche Art installiert
werden:
Die Abdeckung des Motorblocks mit dem Abluftstutzen
kann in zwei Positionen eingesetzt werden, um den
Abluftschlauch entweder senkrecht nach oben (Abb. 12)
oder auch rechtwinklig zur Seite zu führen (Abb. 13).
Der Motorkasten kann direkt am Haubenkörper montiert
oder auch abgesetzt angeordnet werden.

Abb. 12

Deckenhaube Modula
mit Motorblock und
Abluftschlauch nach
oben

Motorblock

Haubenkörper
Anschlüsse herstellen
1. Abluftanschluss herstellen
2. Anschluss Steuerkabel
3. Anschluss Beleuchtung (Abb. 14c)
4. Netzanschluss herstellen (Abb. 14 b)
Abb. 13
Deckenhaube Modula
mit Motorblock und
Abluftschlauch seitlich
Abluftschlauch
Motorblock
Haubenkörper
17
(evtl. mit Verlängerungskabel) (Abb. 14a)
D AT
Abluftschlauch
