Hinweise zu baulichen Voraussetzungen

Bei der Montage der Dunstabzugshaube im Abluftbetrieb
beachten Sie bitte folgende Hinweise:
• In Aufstellräumen ohne offene Feuerstelle sollte der
Querschnitt der Zuluftöffnung mindestens so groß
wie der Abluftquerschnitt sein, damit kein Unterdruck
entsteht und die Haube gut funktioniert.
• Wichtig: In Wohnungen mit offenen Feuerstellen wie
z.B. Kachelöfen, Kohleöfen, Kamine o.ä. muss grund-
sätzlich eine ausreichende Frischluftzufuhr sicher-
gestellt sein. Dies geschieht am besten durch einen
Ab- und Zuluftmauerkasten oder einen Fensterkipp-
schalter. Vor Inbetriebnahme muss die Dunstabzugs-
haube von einem Kaminkehrermeister abgenommen
werden.
Grundsätzlich soll von dem Abluftquerschnitt der
dreifache Querschnitt für die Zuluftleitung vorgesehen
werden. Dabei ist der gesamte Lüftungsverbund der
Wohnung zu beachten (Raumvolumen, Fensterdich-
tigkeit usw.). Notwendige Informationen zu den luft-
technischen Vorkehrungen sind vom zuständigen
Kaminkehrermeister einzuholen.
• Die Haube darf auf keinen Fall an einen in Betrieb
befindlichen Rauch- oder Abgaskamin anderer Ge-
räte (Boiler, Kessel, Öfen etc.) angeschlossen wer-
den. Es darf auch kein Schacht verwendet werden,
welcher der Be- und Entlüftung von Räumen mit
Feuerstätten dient.
• Bei Anschluss an stillgelegte Rauch- oder Abgaska-
mine ist die Zustimmung des zuständigen Kamin-
kehrermeisters einzuholen.
In jedem Fall sind die jeweiligen Länder-Bauvor-
schriften zu beachten!
Bei Umluftbetrieb muss bei der Montage sichergestellt
sein, dass die gefilterte Luft über das Rohrleitungssystem
wieder in den Raum zurückgeleitet wird. Dies muss
bauseits erfolgen. Hierzu kann z.B. im Trockenbau ein
entsprechender Auslass vorgesehen werden, wo dann
über einen Mauerkasten die gereinigte Luft in den Raum
zurückströmen kann.

Wichtige Hinweise

• Vor dem elektrischen Anschluss ist zu prüfen, ob die auf dem Typenschild
angegebene Spannung mit der vorhandenen örtlichen Netzspannung über
einstimmt.
Das Typenschild befindet sich im Inneren der Haube und wird nach dem
Abnehmen der Metallfettfilter sichtbar.
• Bei Abluftbetrieb muss das Abluftsysten einen Durchmesser von mindestens
125 mm aufweisen. Um optimale Lüfterleistung und geringes Betriebsge-
räusch zu gewährleisten, wird ein Durchmesser von 150 mm empfohlen.
• Beim Verlegen der Abluftleitung sollte folgendes
beachtet werden:
- kurze, gerade Abluftstrecken wählen.
- möglichst wenige Rohrbögen verwenden.
- Verlegen der Rohre nicht in spitzen Winkeln,
sondern in flachen Bögen.
- Abluftkästen und Rohre mit Ø 100 mm und kleiner
sind ungeeignet.
• Keine Kunststoff-Flex-Abluftschläuche verwenden,
da sonst eventuell unerwünschte Luftlaufgeräusche
wie z.B. Rascheln, Rattern usw. entstehen können.
• Beim Bohren der erforderlichen Dübel-Löcher ist
Sorge zu tragen, dass in der Wand verlaufende
Leitungen (Strom, Gas, Wasser) nicht beschädigt
werden können.

Elektroanschluss

• Die Dunstabzugshaube wird ab Werk mit Anschluss-
leitung und Netzstecker ausgeliefert. Sie kann an
jede vorschriftsmäßig installierte und abgesicherte
Schutzkontaktsteckdose (230 V / 50 Hz Wechsel-
spannung) angeschlossen werden.
ACHTUNG:
muss im Falle einer Beschädigung
durch eine neue Anschlussleitung vom
Hersteller oder seinem Kundendienst
ersetzt werden.
• Falls die verwendete Steckdose nach Montage der
Haube nicht mehr frei zugänglich ist, muss der ver-
wendete Stromkreis zum Zwecke von Wartungsar-
beiten abgeschaltet werden können.
• Das Gerät entspricht Schutzklasse 1
15
D
Die Anschlussleitung

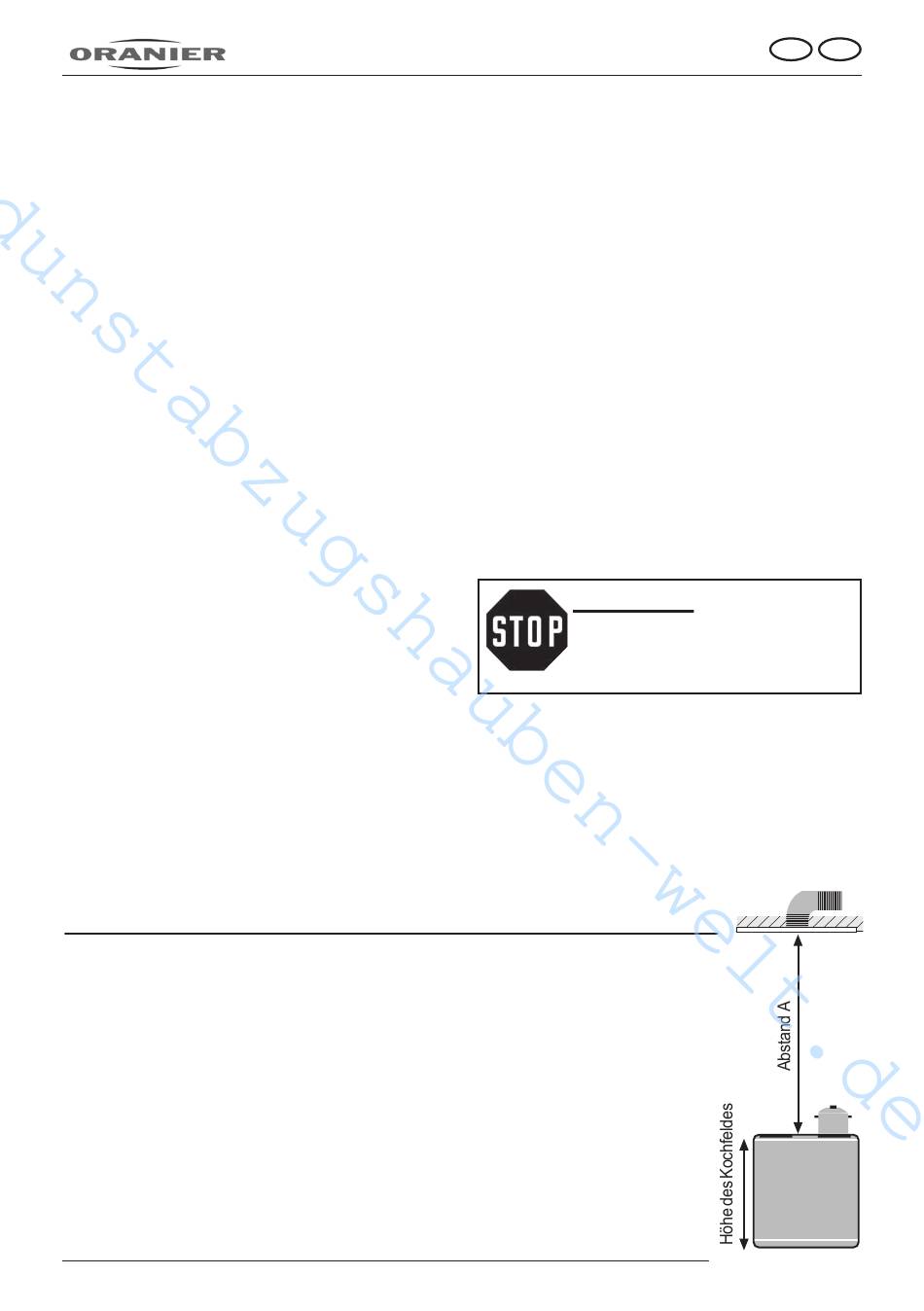

Abstand A:
Empfohlener
Mindestabstand
über
Elektro-/
Gaskochstelle:
90 cm
Abb. 9
