o su entorno según los términos de la
garantía.

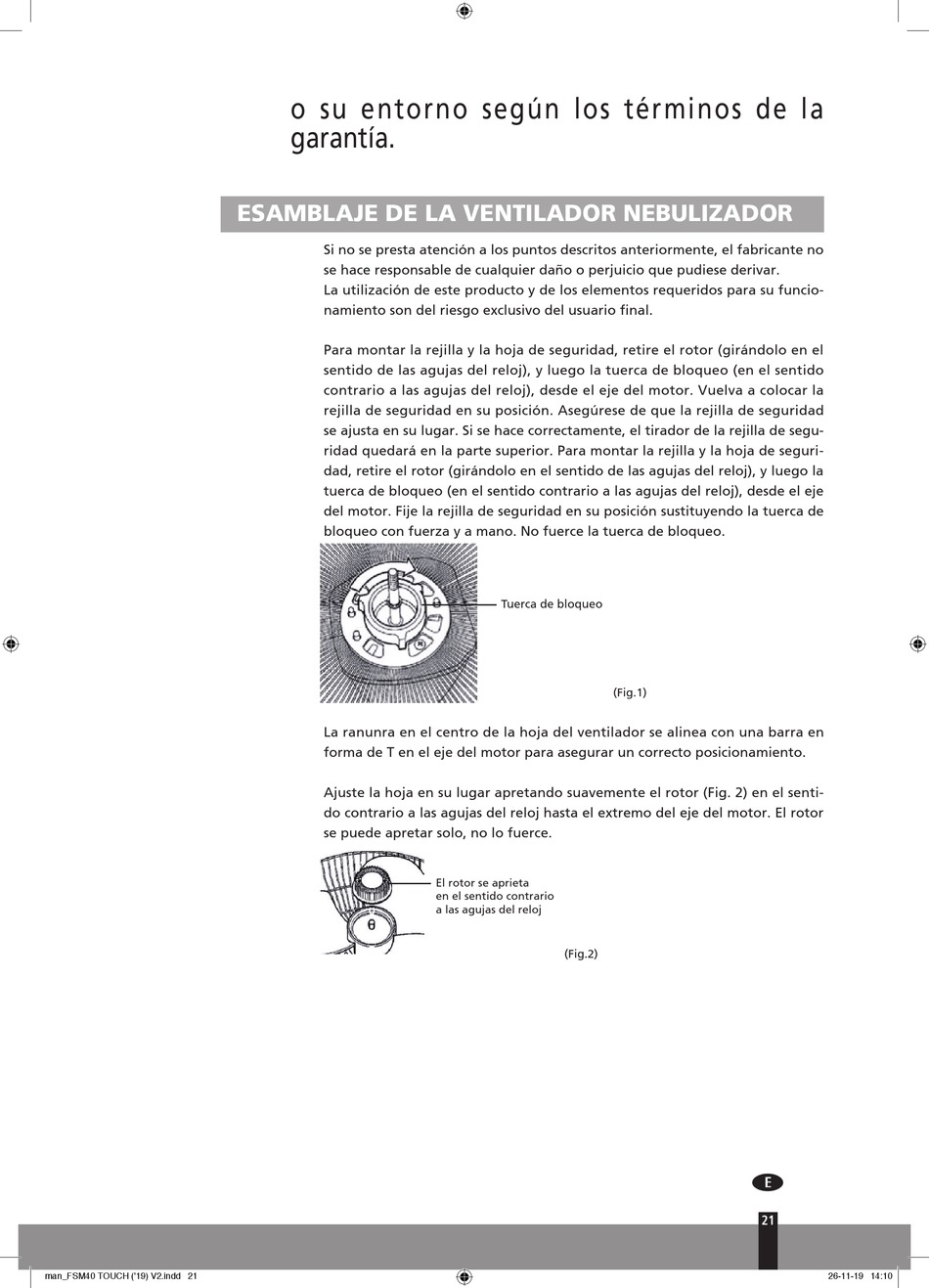

ESAMBLAJE DE LA VENTILADOR NEBULIZADOR
Si no se presta atención a los puntos descritos anteriormente, el fabricante no
se hace responsable de cualquier daño o perjuicio que pudiese derivar.
La utilización de este producto y de los elementos requeridos para su funcio-
namiento son del riesgo exclusivo del usuario final.
Para montar la rejilla y la hoja de seguridad, retire el rotor (girándolo en el
sentido de las agujas del reloj), y luego la tuerca de bloqueo (en el sentido
contrario a las agujas del reloj), desde el eje del motor. Vuelva a colocar la
rejilla de seguridad en su posición. Asegúrese de que la rejilla de seguridad
se ajusta en su lugar. Si se hace correctamente, el tirador de la rejilla de segu-
ridad quedará en la parte superior. Para montar la rejilla y la hoja de seguri-
dad, retire el rotor (girándolo en el sentido de las agujas del reloj), y luego la
tuerca de bloqueo (en el sentido contrario a las agujas del reloj), desde el eje
del motor. Fije la rejilla de seguridad en su posición sustituyendo la tuerca de
bloqueo con fuerza y a mano. No fuerce la tuerca de bloqueo.
La ranunra en el centro de la hoja del ventilador se alinea con una barra en
forma de T en el eje del motor para asegurar un correcto posicionamiento.
Ajuste la hoja en su lugar apretando suavemente el rotor (Fig. 2) en el senti-
do contrario a las agujas del reloj hasta el extremo del eje del motor. El rotor
se puede apretar solo, no lo fuerce.
Tuerca de bloqueo
El rotor se aprieta
en el sentido contrario
a las agujas del reloj
(Fig.2)
(Fig.1)
5
