TRAFIMATIC Plus
Montageanleitung

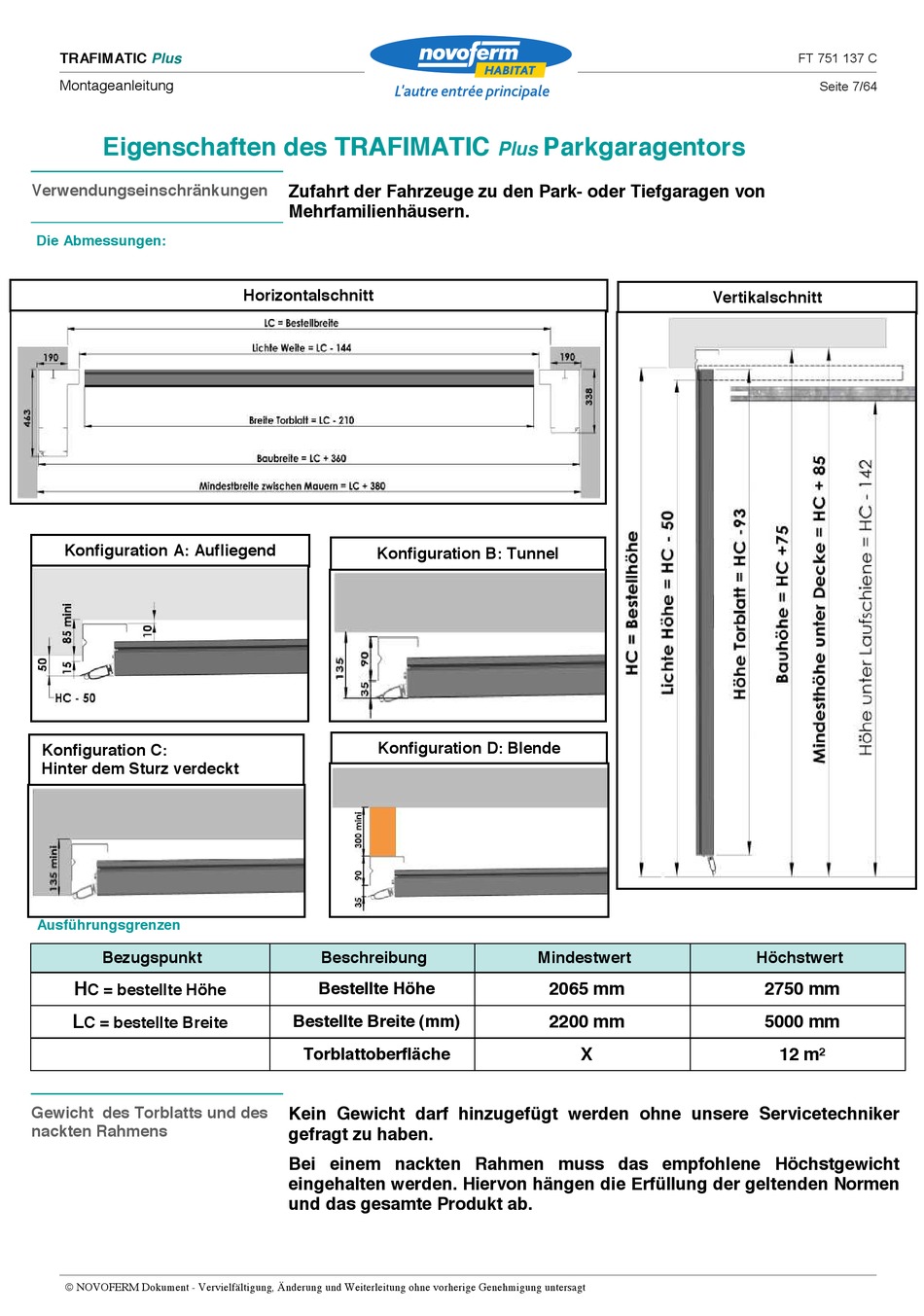

Eigenschaften des TRAFIMATIC

Verwendungseinschränkungen
Die Abmessungen:
Konfiguration A: Aufliegend
Konfiguration C:
Hinter dem Sturz verdeckt
Ausführungsgrenzen
Bezugspunkt
H
C = bestellte Höhe
L
C = bestellte Breite
Gewicht des Torblatts und des
nackten Rahmens
 NOVOFERM Dokument - Vervielfältigung, Änderung und Weiterleitung ohne vorherige Genehmigung untersagt
Zufahrt der Fahrzeuge zu den Park- oder Tiefgaragen von
Mehrfamilienhäusern.
Horizontalschnitt
Konfiguration B: Tunnel
Konfiguration D: Blende
Beschreibung
Bestellte Höhe
Bestellte Breite (mm)
Torblattoberfläche
Kein Gewicht darf hinzugefügt werden ohne unsere Servicetechniker
gefragt zu haben.
Bei einem nackten Rahmen muss das empfohlene Höchstgewicht
eingehalten werden. Hiervon hängen die Erfüllung der geltenden Normen
und das gesamte Produkt ab.
FT DE 751 137 B
Parkgaragentors
Plus
Mindestwert
2065 mm
2200 mm
X
FT 751 137 C
Seite 6 / 61
Seite 7/64
Vertikalschnitt
Höchstwert
2750 mm
5000 mm
12 m²
