TRAFIMATIC Plus
Montageanleitung

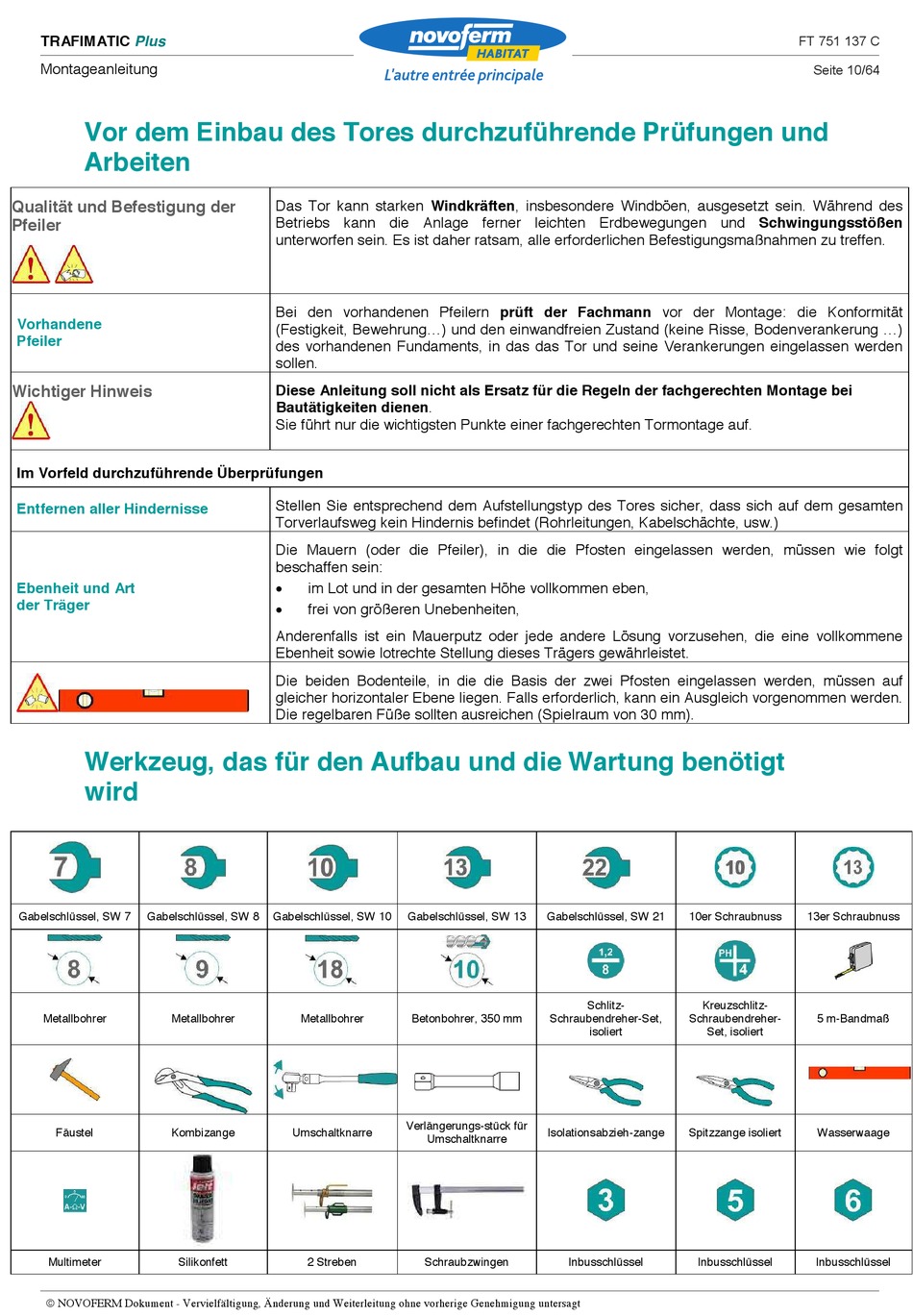

Vor dem Einbau des Tores durchzuführende Prüfungen und
Arbeiten
Qualität und Befestigung der
Pfeiler
Vorhandene
Pfeiler
Wichtiger Hinweis
Im Vorfeld durchzuführende Überprüfungen
Entfernen aller Hindernisse
Ebenheit und Art
der Träger
Werkzeug, das für den Aufbau und die Wartung benötigt
wird
Gabelschlüssel, SW 7 Gabelschlüssel, SW 8
Metallbohrer Metallbohrer
Fäustel Kombizange
Multimeter Silikonfett
 NOVOFERM Dokument - Vervielfältigung, Änderung und Weiterleitung ohne vorherige Genehmigung untersagt
Das Tor kann starken Windkräften, insbesondere Windböen, ausgesetzt sein. Während des
Betriebs kann die Anlage ferner leichten Erdbewegungen und Schwingungsstößen
unterworfen sein. Es ist daher ratsam, alle erforderlichen Befestigungsmaßnahmen zu treffen.
Bei den vorhandenen Pfeilern prüft der Fachmann vor der Montage: die Konformität
(Festigkeit, Bewehrung...) und den einwandfreien Zustand (keine Risse, Bodenverankerung ...)
des vorhandenen Fundaments, in das das Tor und seine Verankerungen eingelassen werden
sollen.
Diese Anleitung soll nicht als Ersatz für die Regeln der fachgerechten Montage bei
Bautätigkeiten dienen.
Sie führt nur die wichtigsten Punkte einer fachgerechten Tormontage auf.
Stellen Sie entsprechend dem Aufstellungstyp des Tores sicher, dass sich auf dem gesamten
Torverlaufsweg kein Hindernis befindet (Rohrleitungen, Kabelschächte, usw.)
Die Mauern (oder die Pfeiler), in die die Pfosten eingelassen werden, müssen wie folgt
beschaffen sein:
im Lot und in der gesamten Höhe vollkommen eben,
•
frei von größeren Unebenheiten,
•
Anderenfalls ist ein Mauerputz oder jede andere Lösung vorzusehen, die eine vollkommene
Ebenheit sowie lotrechte Stellung dieses Trägers gewährleistet.
Die beiden Bodenteile, in die die Basis der zwei Pfosten eingelassen werden, müssen auf
gleicher horizontaler Ebene liegen. Falls erforderlich, kann ein Ausgleich vorgenommen werden.
Die regelbaren Füße sollten ausreichen (Spielraum von 30 mm).
Gabelschlüssel, SW 10 Gabelschlüssel, SW 13
Metallbohrer Betonbohrer, 350 mm
Verlängerungs-stück für
Umschaltknarre
Umschaltknarre
2 Streben Schraubzwingen
FT DE 751 137 B
Gabelschlüssel, SW 21 10er Schraubnuss
Schlitz- Kreuzschlitz-
Schraubendreher-Set, Schraubendreher-
isoliert Set, isoliert
Isolationsabzieh-zange Spitzzange isoliert
Inbusschlüssel Inbusschlüssel
FT 751 137 C
Seite 9 / 61
Seite 10/64
13er Schraubnuss
5 m-Bandmaß
Wasserwaage
Inbusschlüssel
