TRAFIMATIC Plus
Montageanleitung

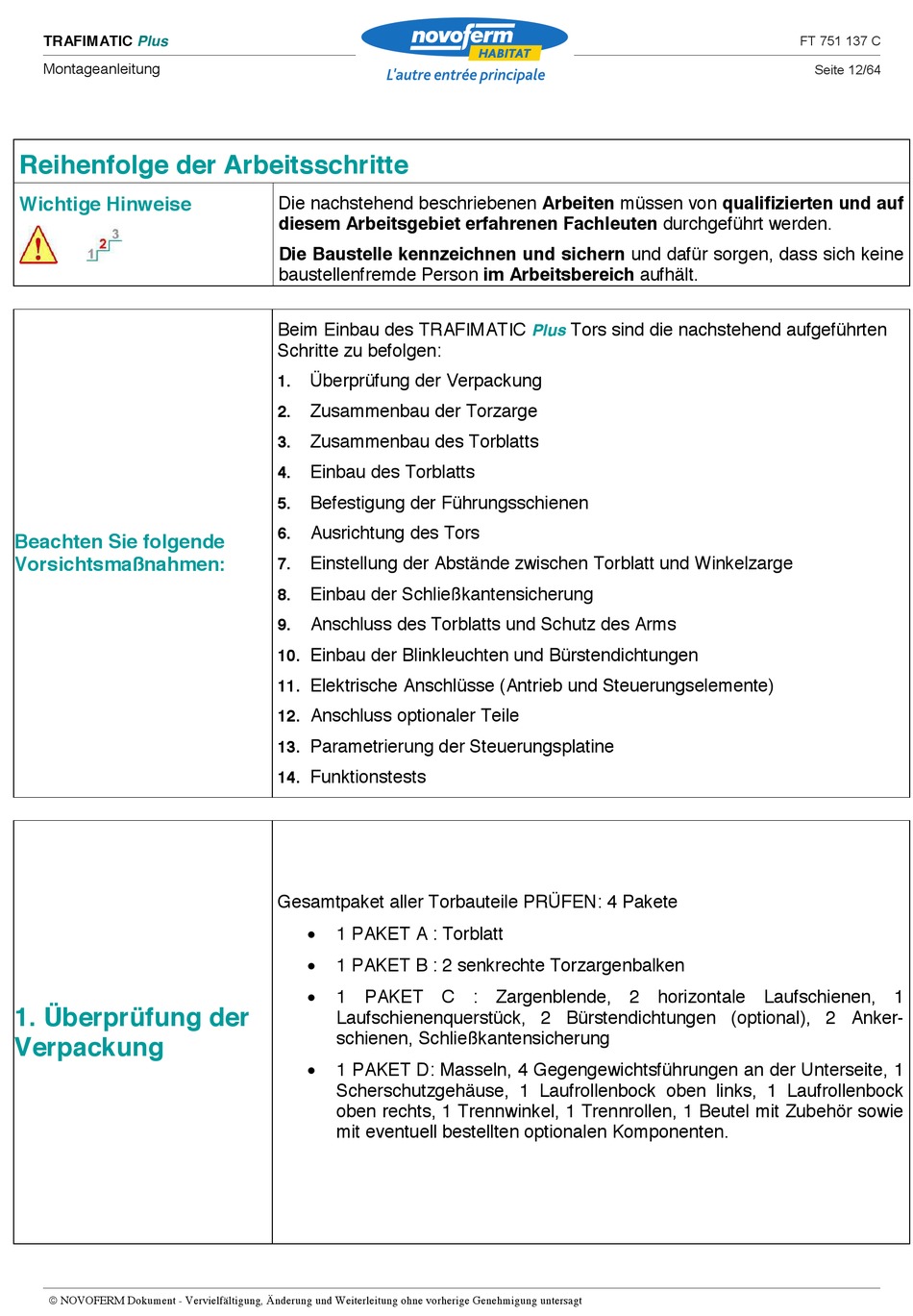

Reihenfolge der Arbeitsschritte

Wichtige Hinweise

Beachten Sie folgende
Vorsichtsmaßnahmen:
1. Überprüfung der
Verpackung
 NOVOFERM Dokument - Vervielfältigung, Änderung und Weiterleitung ohne vorherige Genehmigung untersagt
Die nachstehend beschriebenen Arbeiten müssen von qualifizierten und auf
diesem Arbeitsgebiet erfahrenen Fachleuten durchgeführt werden.
Die Baustelle kennzeichnen und sichern und dafür sorgen, dass sich keine
baustellenfremde Person im Arbeitsbereich aufhält.
Beim Einbau des TRAFIMATIC
Schritte zu befolgen:
Überprüfung der Verpackung
1.
Zusammenbau der Torzarge
2.
Zusammenbau des Torblatts
3.
Einbau des Torblatts
4.
Befestigung der Führungsschienen
5.
Ausrichtung des Tors
6.
Einstellung der Abstände zwischen Torblatt und Winkelzarge
7.
Einbau der Schließkantensicherung
8.
Anschluss des Torblatts und Schutz des Arms
9.
Einbau der Blinkleuchten und Bürstendichtungen
10.
Elektrische Anschlüsse (Antrieb und Steuerungselemente)
11.
Anschluss optionaler Teile
12.
Parametrierung der Steuerungsplatine
13.
Funktionstests
14.
Gesamtpaket aller Torbauteile PRÜFEN: 4 Pakete
1 PAKET A : Torblatt
•
1 PAKET B : 2 senkrechte Torzargenbalken
•
1 PAKET C : Zargenblende, 2 horizontale Laufschienen, 1
•
Laufschienenquerstück, 2 Bürstendichtungen (optional), 2 Anker-
schienen, Schließkantensicherung
1 PAKET D: Masseln, 4 Gegengewichtsführungen an der Unterseite, 1
•
Scherschutzgehäuse, 1 Laufrollenbock oben links, 1 Laufrollenbock
oben rechts, 1 Trennwinkel, 1 Trennrollen, 1 Beutel mit Zubehör sowie
mit eventuell bestellten optionalen Komponenten.
FT DE 751 137 B
Tors sind die nachstehend aufgeführten
Plus
FT 751 137 C
Seite 11 / 61
