TRAFIMATIC Plus
Montageanleitung

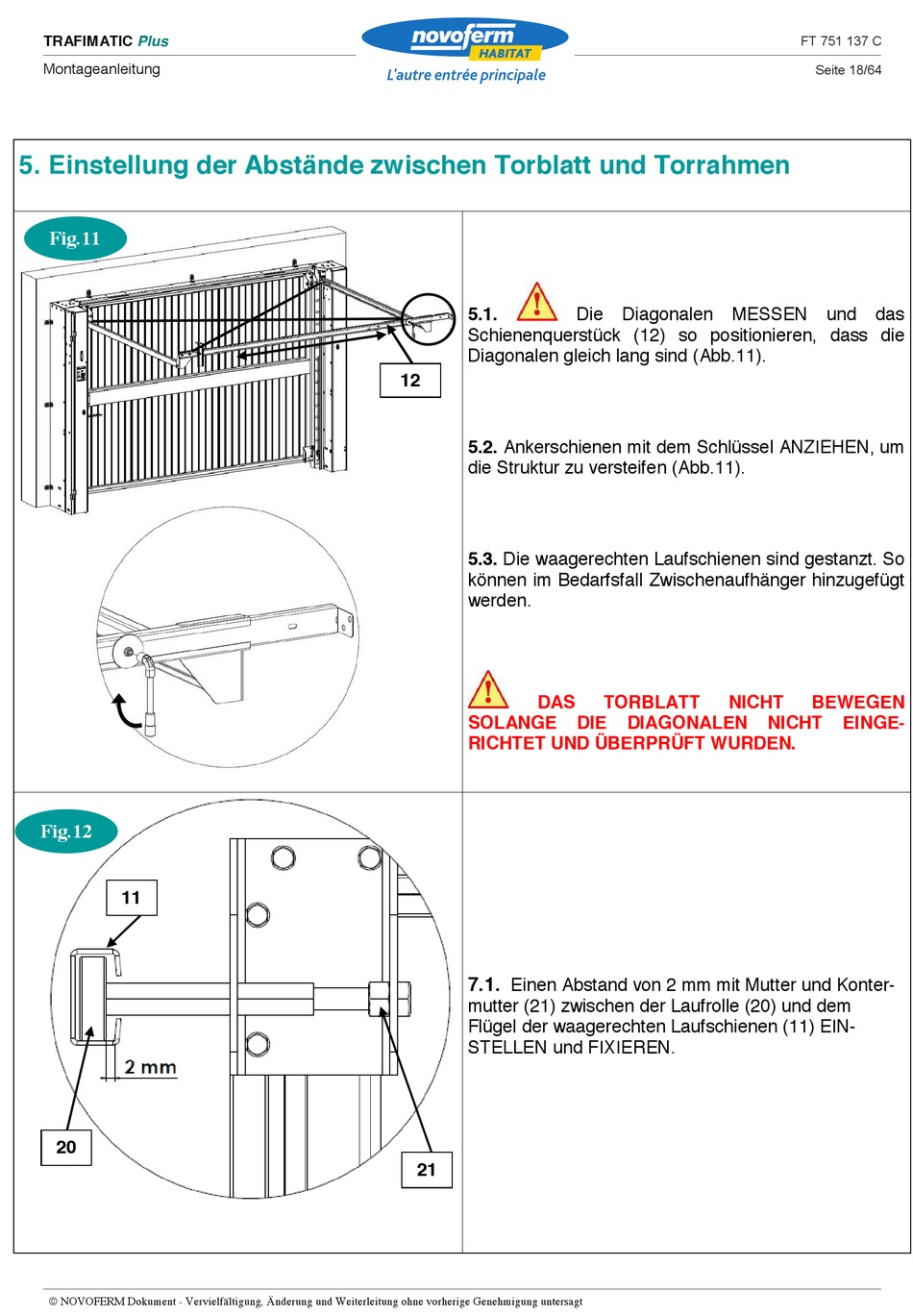

5. Einstellung der Abstände zwischen Torblatt und Torrahmen
Fig.11
Fig.12
11
20
1
 NOVOFERM Dokument - Vervielfältigung, Änderung und Weiterleitung ohne vorherige Genehmigung untersagt
5.1.
Schienenquerstück (12) so positionieren, dass die
Diagonalen gleich lang sind (Abb.11).
12
5.2. Ankerschienen mit dem Schlüssel ANZIEHEN, um
die Struktur zu versteifen (Abb.11).
5.3. Die waagerechten Laufschienen sind gestanzt. So
können im Bedarfsfall Zwischenaufhänger hinzugefügt
werden.
DAS
SOLANGE
RICHTET UND ÜBERPRÜFT WURDEN.
7.1.
Einen Abstand von 2 mm mit Mutter und Konter-
mutter (21) zwischen der Laufrolle (20) und dem
Flügel der waagerechten Laufschienen (11) EIN-
STELLEN und FIXIEREN.
21
FT DE 751 137 B
Die Diagonalen MESSEN und das
TORBLATT NICHT
DIE DIAGONALEN
FT 751 137 C
Seite 17 / 61
Seite 18/64
BEWEGEN
NICHT EINGE-
