Benutzerhandbuch

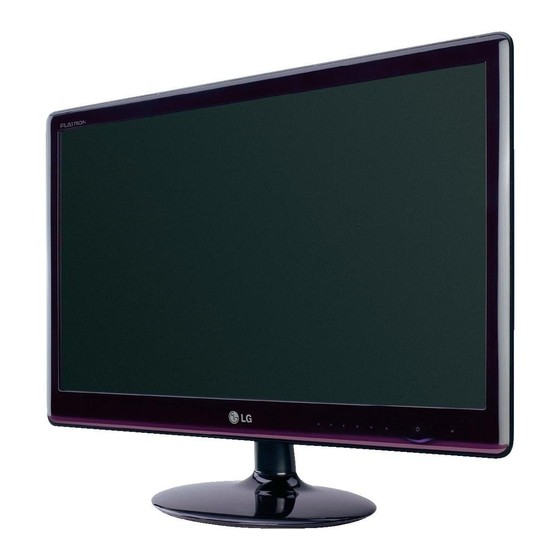

E2250V
E2350V
E2750V
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für LG E2250V
Inhaltszusammenfassung für LG E2250V
- Seite 1 Benutzerhandbuch E2250V E2350V E2750V esen Sie unbedingt die Wichtigen Sicherheitsmaßnahmen, bevor Sie das Produkt verwenden. Bewahren Sie das Benutzerhandbuch (CD) griffbereit auf, falls Sie etwas nachschlagen müssen. eachten Sie das Etikett auf dem Produkt und teilen Sie Ihrem Händler die darauf enthaltenen Informationen mit, falls Sie Serviceleistungen in...
-
Seite 2: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Dieses Gerät wurde so entwickelt und hergestellt, dass Ihre persönliche Sicherheit gewährleistet ist. Unsachgemäßer Gebrauch kann allerdings zur Gefahr eines elektrischen Schlags oder Brands führen. Damit die in diesem Display eingebauten Schutzvorrichtungen ihre Funktion ordnungsgemäß erfüllen, beachten Sie die folgenden Grundregeln für die Installation, Nutzung und Wartung des Geräts. - Seite 3 Wichtige Sicherheitshinweise Installation Stellen Sie keine Gegenstände auf das Netzkabel bzw. fahren Sie keine Gegenstände darüber, und stellen Sie das Display nicht an einem Ort auf, an dem das Netzkabel beschädigt werden kann. Verwenden Sie das Display nicht in der Nähe von Wasser, wie etwa einer Badewanne, eines Waschbeckens, einer Küchenspüle, eines Waschbehälters, auf nassem Boden oder in der Nähe eines Schwimmbeckens.
-
Seite 4: Reinigung
Wichtige Sicherheitshinweise Reinigung Ziehen Sie den Netzstecker des Displays aus der Steckdose, bevor Sie die Bildschirmoberfläche säubern. Verwenden Sie dazu ein feuchtes (nicht nasses) weiches Mikrofaser-Tuch. Sprühen Sie nicht mit einem Reinigungsspray direkt auf den Bildschirm, da das Spray teilweise in die Gehäuseöffnungen gelangen und Stromschläge verursachen kann. - Seite 5 Zubehör !!! Vielen Dank, dass Sie sich für ein Gerät von LGE entschieden haben !!! Überprüfen Sie, ob folgende Teile im Lieferumfang des Monitors enthalten sind. Wenden Sie sich bei fehlenden Teilen an Ihren Händler. 15-poliges D-Sub-Signalkabel Benutzerhandbuch/ Karten (Das Signalkabel kann vor der Auslieferung zur Einstellung dieses Gerätes bereits angeschlossen sein.)
-
Seite 6: Anschließen Des Displays
Anschließen des Displays Bevor Sie das Display in Betrieb nehmen, achten Sie darauf, dass die Stromversorgung zum Gerät, zum Computersystem und zu anderen angeschlossenen Geräten unterbrochen ist. 1 Standing-Modus Legen Sie den Monitor mit der Vorderseite nach unten auf ein weiches Tuch. Nehmen Sie eine Münze und drehen Sie die Schraube auf der Rückseite des Standfußes im Uhrzeigersinn fest. - Seite 7 Anschließen des Displays Bevor Sie das Display in Betrieb nehmen, achten Sie darauf, dass die Stromversorgung zum Gerät, zum Computersystem und zu anderen angeschlossenen Geräten unterbrochen ist. 2 Standing-Modus Legen Sie den Monitor mit der Vorderseite nach unten auf ein weiches Tuch. Drücken Sie die Taste, wie gezeigt, und ziehen Sie den Stand Körper auf.
- Seite 8 Anschließen des Displays Wenn Sie an der Basis zu benutzen, Bügel nach unten Scharnier. (Sobald Sie ziehen den Körper nach unten stehen, bitte halten Sie die Taste. Wenn Sie die Taste nicht drücken, wird das Produkt beschädigen.) Nehmen Sie eine Münze und drehen Sie die Schraube auf der Rückseite des Standfußes im Uhrzeigersinn fest.
-
Seite 9: Positionieren Des Monitors
Anschließen des Displays Bevor Sie das Display in Betrieb nehmen, achten Sie darauf, dass die Stromversorgung zum Gerät, zum Computersystem und zu anderen angeschlossenen Geräten unterbrochen ist. Positionieren des Monitors Stellen Sie den Neigungswinkel nach dem Aufstellen wie gezeigt ein. * Mit Stativfuß... - Seite 10 Anschließen des Displays Bevor Sie das Display in Betrieb nehmen, achten Sie darauf, dass die Stromversorgung zum Gerät, zum Computersystem und zu anderen angeschlossenen Geräten unterbrochen ist. Positionieren des Monitors * Ohne Standfuß Basis Ergonomie Die rückwärts Neigungswinkel des Monitors sollte mehr als 10 Grad, um in einer komfortablen und ergonomischen Betrachtungsposition bleiben zu können.
-
Seite 11: Anschluss An Den Pc
Anschließen des Displays Anschluss an den PC Der Monitor, der Computer sowie alle anderen angeschlossenen Geräte müssen vor dem Anschluss ausgeschaltet werden. Schließen Sie nacheinander das Signaleingangskabel und dann das Netzkabel an und ziehen Sie die Halteschraube des Signalkabels fest. Anschluss eines DVI-D-Kabels (Digitalsignal) Anschluss eines D-Sub-Kabels (Analogsignal) Anschluss eines HDMI-Kabels... - Seite 12 Anschließen des Displays Anschluss an den PC Betätigen Sie den Netzschalter auf dem Bedienungsfeld, um das Gerät einzuschalten. Nach dem Einschalten des Monitors wird die Funktion "Automatische Bildeinstellung" automatisch ausgeführt. (Nur Analog-Modus) Ein-/Aus-Schalter HINWEIS Was ist die Funktion “Automatische Bildeinstellung”? : Mit dieser Funktion erhält der Benutzer optimale Anzeigeeinstellungen.
-
Seite 13: Bedienelemente Auf Der Vorderseite
Bedienelemente Bedienelemente auf der Vorderseite MENU-Taste OSD GESPERRT/ENTRIEGELT Mit dieser Funktion können Sie die aktuellen Steuereinstellungen sperren, damit sie nicht versehentlich geändert werden können. Drücken und halten Sie die Taste MENU für mehrere Sekunden.Daraufhin wird die Meldung "OSD GESPERRT" angezeigt. Sie können die OSD-Steuerungen jederzeit wieder entsperren, indem Sie die Taste MENU für mehrere Sekunden gedrückt halten. - Seite 14 Bildschirmanzeige (OSD) gehen. (Nur Analog-Modus) Damit wird das angezeigte Bild für die momentan gewählte Bildschirm-auflösung (Anzeigemodus) automatisch ideal eingestellt. Der optimale Anzeigemodus ist E2250V/E2350V/E2750V : 1920 x 1080 Verwenden Sie diese Taste als Quelle Eingang wählen. INPUT-Taste (Quelle-Hotkey) Werden zwei Eingangssignale mindestens verbunden sind, können Sie das Eingangssignal (D-SUB/DVI/HDMI) wählen...
-
Seite 15: Einstellen Der Funktionen Der Bildschirmanzeige (Osd)
Einstellen der Funktionen der Bildschirmanzeige (OSD) Bildschirmeinstellung Die Bildgröße, -position und Funktionsparameter des Displays lassen sich mit Hilfe der gesteuerten Bildschirmanzeige (OSD) schnell und einfach einstellen. Nachstehend finden Sie ein kurzes Beispiel, um Sie mit der Verwendung der Bedienelemente vertraut zu machen. Im Folgenden erhalten Sie eine Übersicht über die möglichen Einstellungen und Auswahlmöglichkeiten mit Hilfe der Bildschirmanzeige (OSD). -
Seite 16: Auswählen Und Einstellen Von Funktionen Der Bildschirmanzeige (Osd)
Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Die folgende Tabelle zeigt alle Funktionen, Einstellungen und Menüs der Bildschirmanzeige. : D-SUB-Eingang (Analog) DSUB : DVI-D-Eingang (Digitalsignal) DVI-D : HDMI Signal HDMI Unterstützter Hauptmenü Untermenü Beschreibung Eingang DSUB Stellen Sie die Display-Helligkeit, HELLIGKEIT BILD DVI-D... - Seite 17 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Sie wissen nun, wie Sie eine Funktion innerhalb des OSD-Systems auswählen und einstellen. Nachstehend finden Sie die Symbole sowie deren Namen und Beschreibungen für alle Funktionen im Menü. Drücken Sie die Taste MENU. Daraufhin erscheint das Hauptmenü der OSD-Steuerung.
- Seite 18 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Hauptmenü Untermenü Beschreibung Einstellen der Helligkeit des Bildschirms. HELLIGKEIT KONTRAST Einstellen des Bildschirmkontrastes. SCHÄRFE Einstellung der Bildschärfe SCHWARZWERT Offset-Stufe einstellen. In der Eistellung ‘HOCH’ wird das Bild heller bzw. in der Einstellung ‘TIEF’ dunkler dargestellt. (nur für HDMI-Eingang) Exit : Beenden : Verkleinern...
- Seite 19 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Hauptmenü Untermenü Beschreibung HORIZONTAL Verschieben des Bildes nach links bzw. rechts. VERTIKAL Verschieben des Bildes nach oben bzw. unten. TAKT Verringern vertikaler Balken oder Streifen, die im Hintergrund des Bildschirms Exit : Beenden sichtbar sind.
- Seite 20 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Hauptmenü Untermenü Beschreibung SPRACHE Wählen Sie hier die Sprache, in der die Funktionen angezeigt werden sollen. Verwenden Sie diese Funktion, um die BETRIEBS- Betriebsanzeige auf der Vorderseite des ANZEIGE Monitors ein- (ON) bzw. auszuschalten (OFF). Wenn Sie OFF gesetzt ist, wird er ausgeschaltet werden.
- Seite 21 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Sie wissen nun, wie Sie eine Funktion innerhalb des OSD-Systems auswählen und einstellen. Nachstehend finden Sie die Symbole sowie deren Namen und Beschreibungen für alle Funktionen im Menü. Drücken Sie die Taste SMART+. Daraufhin erscheint das Hauptmenü der OSD-Steuerung.
-
Seite 22: Hauptmenü
Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Hauptmenü Untermenü Beschreibung Wenn An ausgewählt, steuert es automatisch die Helligkeit der Anzeige, um sich dem umgebenden Arbeitsbereich am besten anzupassen, dadurch wird der optimale Betrachtungszustand bereitgestellt und maximiert die Benutzerbequemlichkeit. Wenn Aus ausgewählt, ist Selbsthelligkeit aus. Zur Vollbildansicht wechseln, je nach Eingangssignal des Bildes. - Seite 23 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Hauptmenü Untermenü Beschreibung * Bevor Sie benutzen dieser Funktionen, installieren Sie bitte Easy Set-Paket Programm. Hilfe Benutzer auf dem Web-effizient, indem man in der Mitte zu suchen. Hilfe organisieren und bewegen Sie die Fenster auf dem Bildschirm.
- Seite 24 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Sie wissen nun, wie Sie eine Funktion innerhalb des OSD-Systems auswählen und einstellen. Nachstehend finden Sie die Symbole sowie deren Namen und Beschreibungen für alle Funktionen im Menü. Drücken Sie die Taste .
- Seite 25 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Hauptmenü Untermenü Beschreibung D-SUB/DVI-D-Eingang Wählen Sie diese Option, um das Gerät im Alltag normal zu nutzen. HDMI-Eingang Wählen Sie diese Option, um die ursprüngliche Standard-Videoanzeige einzustellen. * Im allgemeinen (Standard-) Modus bleibt die f-ENGINE Funktion deaktiviert.
- Seite 26 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Hauptmenü Untermenü Beschreibung D-SUB/DVI-D-Eingang Wählen Sie diese Option, um an einem Dokument zu arbeiten (z. B. Word). HDMI-Eingang Wählen Sie diese Option, um ein Videospiel zu spielen. HDMI-Eingang Wählen Sie diese Option, um Sportsendungen anzuschauen.
-
Seite 27: Kein Bild Zu Sehen
Fehleranalyse Überprüfen Sie folgende Punkte, bevor Sie sich an den Kundendienst wenden. Kein Bild zu sehen Ist das Netzkabel des • Überprüfen Sie das Netzkabel auf richtigen Sitz Displays angeschlossen? am Display und and der Stechdose. Leuchtet die • Drücken Sie den Ein-/Ausschalter. Betriebsanzeige? •... -
Seite 28: Falsche Bilddarstellung Auf Dem Display
Fehleranalyse Falsche Bilddarstellung auf dem Display Falsche Position auf • Drücken Sie die Taste AUTO, um die Darstellung dem Display. des Displays automatisch optimal einzustellen. Sind die Ergebnisse nicht zufriedenstellend, stellen Sie die Bildposition mit dem Symbol für H Position und V Position auf der Bildschirmanzeige (OSD) ein. -
Seite 29: Es Ist Kein Ton Zu Hören
CD (oder Diskette), die mit dem installiert? Display geliefert wurde. Oder laden Sie den Treiber von unserer Website herunter: http://www.lg.com. • Überprüfen Sie, ob die Grafikkarte die Plug&Play- Funktion unterstützt. Es ist kein Ton zu hören Bild, aber kein Ton. -
Seite 30: Technische Daten
Technische Daten E2250V Display 54,6 cm (21,5 Zoll) Flachbildschirm Aktivmatrix-TFT LCD Antireflexbeschichtung Sichtbare Bildschirmdiagonale : 54,6 cm 0,248 x 0,248 mm (Pixelabstand) Horizontale Freq. 30 kHz bis 83 kHz (Automatisch) Sync-Eingang Vertikale Freq. Analog ,Digital: 56 Hz bis 75 Hz (Automatisch) - Seite 31 Technische Daten E2350V Display 58,4 cm (23,0 Zoll) Flachbildschirm Aktivmatrix-TFT LCD Antireflexbeschichtung Sichtbare Bildschirmdiagonale : 58,4 cm 0,265 x 0,265 mm (Pixelabstand) Horizontale Freq. 30 kHz bis 83 kHz (Automatisch) Sync-Eingang Vertikale Freq. Analog ,Digital: 56 Hz bis 75 Hz (Automatisch) HDMI: 56 Hz bis 61 Hz (Automatisch) Eingangsform Separate Synchr...
- Seite 32 Technische Daten E2750V Display 68,6 cm (27,0 Zoll) Flachbildschirm Aktivmatrix-TFT LCD Antireflexbeschichtung Sichtbare Bildschirmdiagonale : 68,6 cm 0,3114 x 0,3114 mm (Pixelabstand) Horizontale Freq. 30 kHz bis 83 kHz (Automatisch) Sync-Eingang Vertikale Freq. Analog ,Digital: 56 Hz bis 75 Hz (Automatisch) HDMI: 56 Hz bis 61 Hz (Automatisch) Eingangsform Separate Synchr...
-
Seite 33: Voreingestellte Modi (Auflösung)
Technische Daten Voreingestellte Modi (Auflösung) DSUB/DVI-Ablenkfrequenzen Bildschirm-Modi (Auflösung) Horizontale Freq. (kHz) Vertikale Freq. (Hz) 31,468 720 x 400 31,469 640 x 480 37,500 640 x 480 37,879 800 x 600 46,875 800 x 600 48,363 1024 x 768 60,123 1024 x 768 67,500 1152 x 864 63,981... - Seite 34 Digitally yours...
