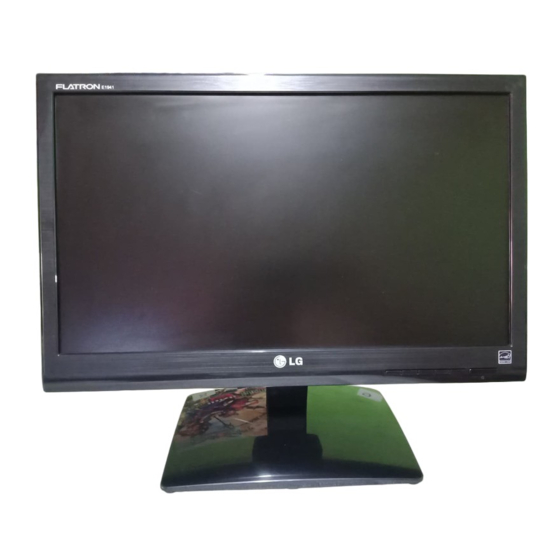

- Seite 1 BEDIENUNGSANLEITUNG LCD-MONITOR Bitte lesen Sie dieses Handbuch vor der Bedienung des Gerätes sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf. LCD-MONITOR-MODELLE E1941T E1941S E2041T E2041S E2241T E2241S E2341T E2441T www.lg.com...
-
Seite 2: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Dieses Gerät wurde so entwickelt und hergestellt, dass Ihre persönliche Sicherheit gewährleistet ist. Unsachgemäßer Gebrauch kann allerdings zur Gefahr eines elektrischen Schlags oder Brands führen. Damit die in diesem Display eingebauten Schutzvorrichtungen ihre Funktion ordnungsgemäß erfüllen, beachten Sie die folgenden Grundregeln für die Installation, Nutzung und Wartung des Geräts. -
Seite 3: Installation
Wichtige Sicherheitshinweise Installation Stellen Sie keine Gegenstände auf das Netzkabel bzw. fahren Sie keine Gegenstände darüber, und stellen Sie das Display nicht an einem Ort auf, an dem das Netzkabel beschädigt werden kann. Verwenden Sie das Display nicht in der Nähe von Wasser, wie etwa einer Badewanne, eines Waschbeckens, einer Küchenspüle, eines Waschbehälters, auf nassem Boden oder in der Nähe eines Schwimmbeckens. -
Seite 4: Sichere Entsorgung
Wichtige Sicherheitshinweise Reinigung Ziehen Sie den Netzstecker des Displays aus der Steckdose, bevor Sie die Bildschirmoberfläche säubern. Verwenden Sie dazu ein feuchtes (nicht nasses) weiches Mikrofaser-Tuch. Sprühen Sie nicht mit einem Reinigungsspray direkt auf den Bildschirm, da das Spray teilweise in die Gehäuseöffnungen gelangen und Stromschläge verursachen kann. - Seite 5 Netzkabel Karten (Je nach Land) DVI-D-Signalkabel 15-poliges D-Sub-Signalkabel (Nur Modell (Das Signalkabel kann vor der E1941T/E2041T/E2241T/ Auslieferung zur Einstellung dieses E2341T /E2441T ) Gerätes bereits angeschlossen sein.) (Diese Funktion steht nicht in allen Ländern zur Verfügung.) HINWEIS Die Ausführung des Zubehörs kann von den Abbildungen abweichen.
-
Seite 6: Anschließen Des Displays
Anschließen des Displays Bevor Sie das Display in Betrieb nehmen, achten Sie darauf, dass die Stromversorgung zum Gerät, zum Computersystem und zu anderen angeschlossenen Geräten unterbrochen ist. Montieren des Standfußes (A type) Legen Sie den Monitor mit der Vorderseite nach unten auf ein weiches Tuch. - Seite 7 Anschließen des Displays Abbauen des Standfußes Legen Sie den Monitor mit der Legen Sie ein Kissen oder ein weiches Vorderseite nach unten auf das Kissen Tuch auf eine ebene Oberfläche. oder das weiche Tuch. Verwenden Sie eine Münze auf der Entfernen Sie den Gestell und Rückseite des Untergestells und Untergestell aus dem Produkt in der...
- Seite 8 Anschließen des Displays Bevor Sie das Display in Betrieb nehmen, achten Sie darauf, dass die Stromversorgung zum Gerät, zum Computersystem und zu anderen angeschlossenen Geräten unterbrochen ist. Montieren des Standfußes (B type) Legen Sie den Monitor mit der Vorderseite nach unten auf ein weiches Tuch.
- Seite 9 Anschließen des Displays Abbauen des Standfußes Legen Sie den Monitor mit der Legen Sie ein Kissen oder ein weiches Vorderseite nach unten auf das Kissen Tuch auf eine ebene Oberfläche. oder das weiche Tuch. Drücken Sie die Sperrlasche nach innen und nehmen Sie den Ständersockel vom Ständerteil ab.
- Seite 10 Anschließen des Displays Bevor Sie das Display in Betrieb nehmen, achten Sie darauf, dass die Stromversorgung zum Gerät, zum Computersystem und zu anderen angeschlossenen Geräten unterbrochen ist. Montieren des Standfußes (C type) Legen Sie den Monitor mit der Vorderseite nach unten auf ein weiches Tuch.
- Seite 11 Anschließen des Displays Abbauen des Standfußes Legen Sie den Monitor mit der Legen Sie ein Kissen oder ein weiches Vorderseite nach unten auf das Kissen Tuch auf eine ebene Oberfläche. oder das weiche Tuch. Um den Stand Base (Standfußsockel) von der Stand Body(Standfußverbindung) abzunehmen, drehen Sie den Schraubendreher entgegen dem Uhrzeigersinn.
-
Seite 12: Positionieren Des Monitors
Anschließen des Displays Bevor Sie das Display in Betrieb nehmen, achten Sie darauf, dass die Stromversorgung zum Gerät, zum Computersystem und zu anderen angeschlossenen Geräten unterbrochen ist. Positionieren des Monitors -Stellen Sie den Neigungswinkel nach dem Aufstellen wie gezeigt ein. Stellen Sie die Position des Bildschirms auf unterschiedliche Weise ein, um einen höchstmöglichen Komfort zu erreichen. -
Seite 13: Anschluss An Den Pc
Anschließen des Displays E1941T/E2041T/E2241T/E2341T/E2441T Anschluss an den PC Der Monitor, der Computer sowie alle anderen angeschlossenen Geräte müssen vor dem Anschluss ausgeschaltet werden. Schließen Sie nacheinander das Signaleingangskabel und dann das Netzkabel an und ziehen Sie die Halteschraube des Signalkabels fest. - Seite 14 Anschließen des Displays E1941S/E2041S/E2241S Anschluss an den PC Der Monitor, der Computer sowie alle anderen angeschlossenen Geräte müssen vor dem Anschluss ausgeschaltet werden. Schließen Sie nacheinander das Signaleingangskabel und dann das Netzkabel an und ziehen Sie die Halteschraube des Signalkabels fest. Anschluss eines D-Sub-Kabels (Analogsignal) HINWEIS Dies ist eine vereinfachte Darstellung der Rückansicht.
-
Seite 15: Bedienelemente Auf Der Vorderseite
Bedienelemente Bedienelemente auf der Vorderseite MENU-Taste OSD GESPERRT/ENTRIEGELT Mit dieser Funktion können Sie die aktuellen Steuereinstellungen sperren, damit sie nicht versehentlich geändert werden können. Drücken und halten Sie die Taste MENU für mehrere Sekunden.Daraufhin wird die Meldung "OSD GESPERRT" angezeigt. Sie können die OSD-Steuerungen jederzeit wieder entsperren, indem Sie die Taste MENU für mehrere Sekunden gedrückt halten. - Seite 16 Damit wird das angezeigte Bild für die momentan gewählte Bildschirm-auflösung (Anzeigemodus) automatisch ideal eingestellt. Der optimale Anzeigemodus ist E1941T/E1941S : 1366 x 768 E2041T/E2041S : 1600 x 900 E2241T/E2241S/E2341T/E2441T: 1920 x 1080 Beim Anschluss von zwei Eingangssignalen kann das INPUT-Taste gewünschte Eingangssignal (D-Sub/DVI) gewählt...
-
Seite 17: Einstellen Der Funktionen Der Bildschirmanzeige (Osd)
Einstellen der Funktionen der Bildschirmanzeige (OSD) Bildschirmeinstellung Die Bildgröße, -position und Funktionsparameter des Displays lassen sich mit Hilfe der gesteuerten Bildschirmanzeige (OSD) schnell und einfach einstellen. Nachstehend finden Sie ein kurzes Beispiel, um Sie mit der Verwendung der Bedienelemente vertraut zu machen. Im Folgenden erhalten Sie eine Übersicht über die möglichen Einstellungen und Auswahlmöglichkeiten mit Hilfe der Bildschirmanzeige (OSD). -
Seite 18: Auswählen Und Einstellen Von Funktionen Der Bildschirmanzeige (Osd)
Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Die folgende Tabelle zeigt alle Funktionen, Einstellungen und Menüs der Bildschirmanzeige. : D-SUB-Eingang (Analog) DSUB : DVI-D-Eingang (Digitalsignal) DVI-D Unterstützte Hauptmenü Untermenü Beschreibung Signale Einstellen der Helligkeit des HELLIGKEIT MENU DSUB Bildschirms DVI-D ORIGINAL-BILDFORMAT Bildgröße einstellen... - Seite 19 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Hauptmenü Untermenü Beschreibung Einstellen der Helligkeit des Bildschirms. Zur Vollbildansicht wechseln, je nach BREITBILD Eingangssignal des Bildes. AUTO Änderungen der Eingabe Bildsignal- Verhältnis von seinem ursprünglichen Zustand. * Diese Funktion funktioniert nur, wenn Input-Auflösung ist niedriger als Monitor-Verhältnis (16:9).
- Seite 20 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Hauptmenü Beschreibung Einstellen des Bildschirmkontrastes. Wählen Sie hier die Sprache, in der die Funktionen angezeigt werden sollen. Mit dieser Funktion werden die werkseitigen Voreinstellungen (mit Ausnahme von "SPRACHE") wiederhergestellt. Drücken Sie die Taste um einen sofortigen Reset durchzuführen.
- Seite 21 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Sie wissen nun, wie Sie eine Funktion innerhalb des OSD-Systems auswählen und einstellen. Nachstehend finden Sie die Symbole sowie deren Namen und Beschreibungen für alle Funktionen im Menü. Drücken Sie die Taste SUPER ENERGY SAVING. Daraufhin erscheint das Hauptmenü...
- Seite 22 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Hauptmenü Untermenü Beschreibung Schalten Sie den SUPER ENERGY SAVING Funktion ein. Als aktueller Einstellwert auf EIN steht, wird die Farbe von SUPER SAVING grün sein. Schalten Sie den SUPER ENERGY SAVING Funktion aus. Nun ist der Monitor in der LED SAVING Funktion.
- Seite 23 Bedienplatte und jedem Bedienplattehersteller verschieden sein. Mithilfe von der integrierten Funktion mit 10 Minuten Videosignal der Rundsendung LG kann diese Werte akkumulieren. LED SAVING bedeutet, dass, wie viel Energie mit Hilfe von WLED Bedienplatte statt CCFL Bedienplatte gespart werden kann.
- Seite 24 Fehleranalyse Überprüfen Sie folgende Punkte, bevor Sie sich an den Kundendienst wenden. Kein Bild zu sehen Ist das Netzkabel des • Überprüfen Sie das Netzkabel auf richtigen Sitz Displays angeschlossen? am Display und and der Stechdose. Leuchtet die • Drücken Sie den Ein-/Ausschalter. Betriebsanzeige? •...
- Seite 25 Fehleranalyse Falsche Bilddarstellung auf dem Display Falsche Position auf • Drücken Sie die Taste AUTO, um die Darstellung dem Display. des Displays automatisch optimal einzustellen. Im Hintergrund sind • Drücken Sie die Taste AUTO, um die optimale vertikale Balken oder Einstellung für das Display automatisch Streifen sichtbar.
- Seite 26 Haben Sie den • Installieren Sie den Displaytreiber von der Displaytreiber entsprechenden CD (oder Diskette), die mit dem installiert? Display geliefert wurde. Oder laden Sie den Treiber von unserer Website herunter: http://www.lg.com. • Überprüfen Sie, ob die Grafikkarte die Plug&Play- Funktion unterstützt.
-
Seite 27: Technische Daten
Technische Daten E1941T Display 47,0 cm (18,5 Zoll) Flachbildschirm Aktivmatrix-TFT LCD Antireflexbeschichtung Sichtbare Bildschirmdiagonale : 47,0 cm 0,300 mm x 0,300 mm (Pixelabstand) Sync-Eingang Horizontale Freq. 30 kHz bis 61 kHz (Automatisch) Vertikale Freq. 56 Hz bis 75 Hz (Automatisch) - Seite 28 Technische Daten E1941S Display 47,0 cm (18,5 Zoll) Flachbildschirm Aktivmatrix-TFT LCD Antireflexbeschichtung Sichtbare Bildschirmdiagonale : 47,0 cm 0,300 mm x 0,300 mm (Pixelabstand) Sync-Eingang Horizontale Freq. 30 kHz bis 61 kHz (Automatisch) Vertikale Freq. 56 Hz bis 75 Hz (Automatisch) Eingangsform Separate Synchr Videoeingang...
- Seite 29 Technische Daten E2041T Display 50,8 cm (20,0 Zoll) Flachbildschirm Aktivmatrix-TFT LCD Antireflexbeschichtung Sichtbare Bildschirmdiagonale : 50,8 cm 0,2766 mm x 0,2766 mm (Pixelabstand) Sync-Eingang Horizontale Freq. 30 kHz bis 83 kHz (Automatisch) Vertikale Freq. 56 Hz bis 75 Hz (Automatisch) Eingangsform Separate Synchr Digital...
- Seite 30 Technische Daten E2041S Display 50,8 cm (20,0 Zoll) Flachbildschirm Aktivmatrix-TFT LCD Antireflexbeschichtung Sichtbare Bildschirmdiagonale : 50,8 cm 0,2766 mm x 0,2766 mm (Pixelabstand) Sync-Eingang Horizontale Freq. 30 kHz bis 83 kHz (Automatisch) Vertikale Freq. 56 Hz bis 75 Hz (Automatisch) Eingangsform Separate Synchr Videoeingang...
- Seite 31 Technische Daten E2241T Display 54,6 cm (21,5 Zoll) Flachbildschirm Aktivmatrix-TFT LCD Antireflexbeschichtung Sichtbare Bildschirmdiagonale : 54,6 cm 0,248 mm x 0,248 mm (Pixelabstand) Sync-Eingang Horizontale Freq. 30 kHz bis 83 kHz (Automatisch) Vertikale Freq. 56 Hz bis 75 Hz (Automatisch) Eingangsform Separate Synchr Digital...
- Seite 32 Technische Daten E2241S Display 54,6 cm (21,5 Zoll) Flachbildschirm Aktivmatrix-TFT LCD Antireflexbeschichtung Sichtbare Bildschirmdiagonale : 54,6 cm 0,248 mm x 0,248 mm (Pixelabstand) Sync-Eingang Horizontale Freq. 30 kHz bis 83 kHz (Automatisch) Vertikale Freq. 56 Hz bis 75 Hz (Automatisch) Eingangsform Separate Synchr Videoeingang...
- Seite 33 Technische Daten E2341T Display 58,4 cm (23 Zoll) Flachbildschirm Aktivmatrix-TFT LCD Antireflexbeschichtung Sichtbare Bildschirmdiagonale : 58,4 cm 0,265 mm x 0,265 mm (Pixelabstand) Sync-Eingang Horizontale Freq. 30 kHz bis 83 kHz (Automatisch) Vertikale Freq. 56 Hz bis 75 Hz (Automatisch) Eingangsform Separate Synchr Digital...
- Seite 34 Technische Daten E2441T Display 60,97 cm (24 Zoll) Flachbildschirm Aktivmatrix-TFT LCD Antireflexbeschichtung Sichtbare Bildschirmdiagonale : 60,97 cm 0,277 mm x 0,277 mm (Pixelabstand) Sync-Eingang Horizontale Freq. 30 kHz bis 83 kHz (Automatisch) Vertikale Freq. 56 Hz bis 75 Hz (Automatisch) Eingangsform Separate Synchr Digital...
-
Seite 35: Voreingestellte Modi (Auflösung)
Technische Daten Voreingestellte Modi (Auflösung) E1941T/E1941S * Wenn Sie 1366 x 768 in der Eigenschaft des Monitors nicht wählen, bitte aktualisieren Sie Ihren Grafikkartentreiber bei Ihrem Grafikkartenlieferant. Bildschirm-Modi (Auflösung) Horizontale Freq. (kHz) Vertikale Freq. (Hz) Polarität (H/V) 31,468 720 x 400... - Seite 36 Technische Daten E2241T/E2241S/E2341T/E2441T Bildschirm-Modi (Auflösung) Horizontale Freq. (kHz) Vertikale Freq. (Hz) Polarität (H/V) 31,468 720 x 400 31,469 640 x 480 37,500 640 x 480 37,879 800 x 600 46,875 800 x 600 48,363 1024 x 768 60,123 1024 x 768 67,500 1152 x 864 63,981...
- Seite 37 Installieren der Halterung für die Wandmontage Dieser Monitor erfüllt die Anforderungen für Wand- oder Wechselhalterungen. Legen Sie den Monitor mit der Vorderseite nach unten auf ein Kissen oder ein weiches Tuch. A type C type Entfernen Sie den Gestell und Um den Stand Base (Standfußsockel) Untergestell aus dem Produkt in von der Stand Body...
- Seite 38 Installieren der Halterung für die Wandmontage Installieren der Halterung für die Wandmontage. Wandmontageplatte (separat erhältlich) Das Produkt kann als Standgerät eingesetzt werden oder mithilfe einer Montageplatte an der Wand angebracht werden. Weitere Informationen erhalten Sie im Installationshandbuch, das der Wandmontageplatte beigefügt ist. Kensington Sicherheitsvorrichtung <Abmessungen für Schraubenmontage>...
- Seite 39 S t e l l e n S i e s i c h e r , d a s s S i e v o r d e r Ve r w e n d u n g d e s P r o d u k t s d i e Sicherheitsvorkehrungen gelesen haben B e w a h r e n S i e d i e C D m i t d e m B e n u t ze r h a n d b u c h f ü...
