BENUTZERHANDBUCH
LED LCD MONITOR
Bitte lesen Sie dieses Handbuch aufmerksam durch,
bevor Sie Ihr Gerät zum ersten Mal verwenden, und
bewahren Sie es zur späteren Verwendung auf.

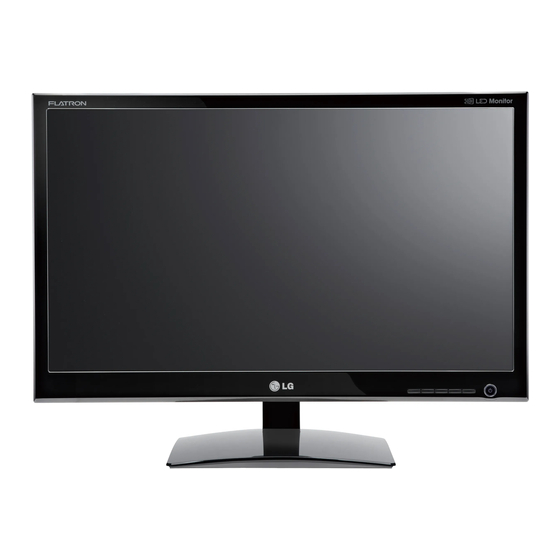

LED LCD MONITOR MODELLE
E1951S
E1951T
E2051S
E2051T
E2251S
E2251T
E2351T
E2351TC
E1951C
E2251VR
E2051C
E2351VR
E2251C
E2251VQ
E2351VQ
www.lg.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für LG E1951S
Inhaltszusammenfassung für LG E1951S
- Seite 1 BENUTZERHANDBUCH LED LCD MONITOR Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren Verwendung auf. LED LCD MONITOR MODELLE E1951S E1951T E1951C E2251VR E2251VQ E2051S E2051T E2051C E2351VR...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS INHALTSVERZEICHNIS MONTAGE UND TECHNISCHE DATEN VORBEREITUNG Voreingestellte Modi (Auflösung) Auspacken - HDMI-Video-Timing Teile und Tasten Anzeige Aufbau des Monitors - Montage von Standkörper und Ständer- RICHTIGE KÖRPERHALTUNG platte Richtige Körperhaltung bei Verwendung - Montage auf einem Tisch des Monitors - Demontage der Ständerplatte und des Standkörpers - Montage an der Wand... -
Seite 3: Montage Und Vorbereitung
MONTAGE UND VORBEREITUNG MONTAGE UND VORBEREITUNG Auspacken Prüfen Sie, ob folgende Artikel in der Verpackung enthalten sind. Falls Zubehör fehlt, wenden Sie sich bitte an den Händler, bei dem Sie das Produkt erworben haben. Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Produkt und dem Zubehör. D-SUB-Kabel DVI-D-Kabel (Dieses Signalkabel wird mögli-... -
Seite 4: Teile Und Tasten
MONTAGE UND VORBEREITUNG Teile und Tasten Betriebsanzeige Leuchtet: Eingeschaltet Leuchtet nicht: Ausgeschaltet (Taste POWER) Taste (Siehe S.14) E1951S E2051S E2251S E2251VR E2251VQ E1951C E2051C E2251C E2351VR E2351VQ DC-IN / HDMI D-SUB DC-IN / DVI-D D-SUB E1951T E2051T E2251T E2351T E2351TC... - Seite 5 Mit dieser Taste greifen Sie auf das Menü DUAL zu. Weitere Informationen finden.(Siehe S.18) AUTO Drücken Sie auf dem OSD-Menü die Taste AUTO, um den Bildschirm automatisch anzu- passen. (nur im analogen Modus unterstützt) Bester Anzeigemodus E1951S/ E1951T/ 1366 x 768 E1951C E2051S/ E2051T/ 1600 x 900 E2051C...
-
Seite 6: Aufbau Des Monitors
MONTAGE UND VORBEREITUNG Aufbau des Monitors WARNUNG Montage von Standkörper und Wenn Sie die Schrauben nicht festziehen, kann der Monitor herunterfallen und Ständerplatte beschädigt werden. Legen Sie den Monitor mit dem Bildschirm nach unten auf einer ebenen, gepolsterten Überprüfen Sie die Ausrichtung der Fläche ab. -
Seite 7: Montage Auf Einem Tisch
MONTAGE UND VORBEREITUNG Montage auf einem Tisch WARNUNG Halten Sie beim Einstellen des Winkels nicht Heben Sie den Monitor an, und kippen Sie ihn den unteren Rahmen des Monitors fest, wie auf einem Tisch in die aufrechte Position. in der folgenden Abbildung dargestellt: Verlet- Lassen Sie (mindestens) 10 cm Platz zur zungsgefahr. -
Seite 8: Demontage Der Ständerplatte Und Des Standkörpers
MONTAGE UND VORBEREITUNG Demontage der Ständerplatte und Verwendung des Kensington-Sicherheitssystems des Standkörpers Der Anschluss des Kensington-Sicherheitssystems befindet sich an der Rückseite des Monitors. Wei- Legen Sie den Monitor mit dem Bildschirm tere Informationen zur Installation und Verwendung nach unten auf einer ebenen, gepolsterten finden Sie im Handbuch, das im Lieferumfang des Fläche ab. -
Seite 9: Montage An Der Wand
Monitor beschädigt werden. Wenn Sie ungeeignete Schrauben verwenden, kann das Produkt beschädigt werden oder von der Wand fallen. In diesem Fall übernimmt LG Electronics keine Haftung. Der Monitor ist nur im Bezug auf die Größe und Spezifikationen der Schrauben für die Wand-... - Seite 10 Wandschräge montieren, kann er herun- terfallen und zu schweren Verletzungen führen. Verwenden Sie ausschließlich eine autori- sierte Wandhalterung von LG, und wenden Sie sich an Ihren Händler vor Ort oder an qualifiziertes Fachpersonal. Ziehen Sie die Schrauben nicht zu fest an, da dies Beschädigungen am Monitor her-...
-
Seite 11: Verwenden Des Monitors
Benutzereingriff erforderlich ist. Anschließen des D-SUB Überträgt das analoge Videosignal von Ihrem PC an den Monitor. Verbinden Sie den PC mithilfe des D-Sub-15-Pin-Signalkabels mit dem Monitor, wie in der folgenden Abbildung gezeigt. E1951S E2051S E2251S E1951C E2051C E2251C DC-IN /... -
Seite 12: Anschließen Des Dvi-D
VERWENDEN DES MONITORS Anschließen des DVI-D VORSICHT Überträgt digitale Videosignale von Ihrem PC an den Monitor. Verbinden Sie den PC über ein DVI-Kabel Schließen Sie das Ein- mit dem Monitor wie in den folgenden Abbildungen gangskabel an, und gezeigt. sichern Sie es, indem Sie die Schrauben im Uhrzei- E1951T E2051T... -
Seite 13: Hdmi-Anschluss
VERWENDEN DES MONITORS HDMI-Anschluss Funktion „Self Image Setting Function“ (Intelligente Bildeinstellung) Überträgt digitale Video- und Audiosignale vom Drücken Sie die Taste POWER auf dem vorderen PC oder A/V an den Monitor. Verbinden Sie den Bedienfeld, um das Gerät einzuschalten. Wenn PC oder A/V mithilfe des HDMI-Kabels mit dem der Monitor eingeschaltet ist, wird die „Self Image Monitor, wie in der folgenden Abbildung gezeigt. -
Seite 14: Einstellungen Anpassen
Abhängig vom Modell und vom Typ des Eingangssignals werden unterschiedliche Menüeinträge aktiviert. Menu SUPER+ DUAL AUTO VOLUME INPUT EXIT RESOLUTION E1951S/ E2051S/ E2251S E1951C/ E2051C/ E2251C E1951T/ E2051T/ E2251T/ E2351T/ E2351TC E2251VR/ E2351VR (Analog/ Digital) E2251VR/ E2351VR (HDMI) E2251VQ/ E2351VQ (Analog/ Digital) E2251VQ/ E2351VQ (HDMI) -
Seite 15: Einstellungen Anpassen
EINSTELLUNGEN ANPASSEN Einstellungen anpassen Menüeinstellungen MENU HELLIGKEIT ORIGINAL-BILDFORMAT BREITBILD Drücken Sie eine beliebige Taste an der Vorderseite des Monitors, BENUTZER FARBTEMP. um das OSD-Menü für das MONITOR-SETUP anzuzeigen. WARM VOREIN Drücken Sie die Taste MENU, um die Optionen des OSD- GRÜN Menüs anzuzeigen. -
Seite 16: Einstellungen Für Super Energy Saving
Die Einsparungen hängen vom Bildschirm ab. Diese Werte sind je nach Bildschirm und Bildschirm- händler unterschiedlich. LG hat diese Werte anhand des ausgestrahlten Videosignals berechnet. LED SAVING bezieht sich auf die Energieeinsparung, wenn anstelle eines CCFL-Bildschirms ein WLED-Bildschirm verwendet wird. -
Seite 17: Einstellungen Für Super+ Resolution
EINSTELLUNGEN ANPASSEN Einstellungen für SUPER+ RESOLUTION SUPER+ RESOLUTION Drücken Sie eine beliebige Taste an der Vorderseite NORMAL TIEF MITTEL HOCH des Monitors, um das OSD-Menü für das MONITOR- SETUP anzuzeigen. EXIT Drücken Sie die Taste SUPER+ RESOLUTION, um die Optionen des OSD-Menüs anzuzeigen. Stellen Sie die Optionen ein, indem Sie die Tasten ◄... -
Seite 18: Einstellungen Für Dual Monitor
EINSTELLUNGEN ANPASSEN Einstellungen für DUAL MONITOR DUAL PACKAGE ► DUALER MONITOR Drücken Sie eine beliebige Taste an der Vorderseite des Moni- tors, um das OSD-Menü für das MONITOR-SETUP anzuzeigen. Drücken Sie auf die Taste DUAL, um die Optionen im OSD-Menü anzuzeigen. -
Seite 19: Fehlerbehebung
FEHLERBEHEBUNG FEHLERBEHEBUNG Prüfen Sie Folgendes, bevor Sie sich an den Kundendienst wenden. Keine Bildanzeige y Prüfen Sie, ob das Netzkabel richtig in der Steckdose steckt. Ist das Netzkabel des Monitors angeschlossen? y Drücken Sie die Taste POWER. Leuchtet die Betriebsanzeige? Blinkt die Betriebsanzeige? y Wenn der Bildschirm im Stromsparmodus ist, bewegen Sie die Maus, oder drücken Sie eine beliebige Taste auf der Tastatur, um den Bild-... - Seite 20 Installieren Sie den Bildschirmtreiber von der mit dem Bildschirm mit- installiert? gelieferten Bildschirmtreiber-CD (oder Diskette). Alternativ können Sie den Treiber von unserer Website herunterladen: http://www.lg.com. y Prüfen Sie, ob die Grafikkarte die Plug& Play-Funktion unterstützt. Die Audiofunktion funktioniert nicht.
-
Seite 21: Technische Daten
Pixelabstand 0,3 mm x 0,3 mm (Pixelabstand) Sync-Eingang Horizontale Frequenz 30 kHz bis 61 kHz (automatisch) Vertikale Frequenz 56 Hz bis 75 Hz (automatisch) Eingangsformat E1951S/ E1951C Separate Sync. E1951T Separate Sync. Digital Videoeingang Signaleingang E1951S/ E1951C 15-poliger D-SUB-Anschluss E1951T... - Seite 22 TECHNISCHE DATEN E2051S E2051T E2051C Display Bildschirmtyp 50,805 cm (20,0 Zoll) TFT LCD-Flachbildschirm mit Aktiv-Matrix Antiblendbeschichtung Bilddiagonale (sichtbarer Bereich): 50,805 cm Pixelabstand 0,2766 mm x 0,2766 mm (Pixelabstand) Sync-Eingang Horizontale Frequenz 30 kHz bis 83 kHz (automatisch) Vertikale Frequenz 56 Hz bis 75 Hz (automatisch) Eingangsformat E2051S/ E2051C Separate Sync.
- Seite 23 TECHNISCHE DATEN E2251S E2251T E2251C Display Bildschirmtyp 54,686 cm (21,53 Zoll) TFT LCD-Flachbildschirm mit Aktiv-Matrix Antiblendbeschichtung Bilddiagonale (sichtbarer Bereich): 54,686 cm Pixelabstand 0,248 mm x 0,248 mm (Pixelabstand) Sync-Eingang Horizontale Frequenz 30 kHz bis 83 kHz (automatisch) Vertikale Frequenz 56 Hz bis 75 Hz (automatisch) Eingangsformat E2251S/ E2251C Separate Sync.
- Seite 24 TECHNISCHE DATEN E2251VR E2251VQ Display Bildschirmtyp 54,686 cm (21,53 Zoll) TFT LCD-Flachbildschirm mit Aktiv-Matrix Antiblendbeschichtung Bilddiagonale (sichtbarer Bereich): 54,686 cm Pixelabstand 0,248 mm x 0,248 mm (Pixelabstand) Sync-Eingang Horizontale Frequenz 30 kHz bis 83 kHz (automatisch) Vertikale Frequenz 56 Hz bis 75 Hz (D-SUB, DVI-D) 56 Hz bis 61 Hz (HDMI) Eingangsformat Separate Sync.
- Seite 25 TECHNISCHE DATEN E2351T E2351TC E2351VR E2351VQ Display Bildschirmtyp 58,42 cm (23 Zoll) TFT LCD-Flachbildschirm mit Aktiv-Matrix Antiblendbeschichtung Bilddiagonale (sichtbarer Bereich): 58,42 cm Pixelabstand 0,265 mm x 0,265 mm (Pixelabstand) Sync-Eingang Horizontale Frequenz 30 kHz bis 83 kHz (automatisch) Vertikale Frequenz E2351T/ E2351TC 56 Hz bis 75 Hz (D-SUB, DVI-D) E2351VR / E2351VQ...
-
Seite 26: Voreingestellte Modi (Auflösung)
TECHNISCHE DATEN Voreingestellte Modi (Auflösung) E1951S/ E1951T/ E1951C Horizontale Vertikale Frequenz Anzeigemodi (Auflösung) Frequenz (kHz) (Hz) 720 x 400 31,468 70,08 640 x 480 31,469 59,94 640 x 480 37,500 800 x 600 37,879 60,317 800 x 600 46,875 832 x 624... - Seite 27 TECHNISCHE DATEN HDMI-Video-Timing E2251VR / E2251VQ / E2351VR / E2351VQ Anzeigemodi (Auflösung) Horizontale Frequenz (kHz) Vertikale Frequenz (Hz) 480P 31,50 576P 31,25 720P 37,50 720P 45,00 1080i 28,12 1080i 33,75 1080P 56,25 1080P 67,50 Anzeige Modus LED-Farbe Eingeschaltet Blau Ruhemodus Blau blinkend Ausgeschaltet...
-
Seite 28: Richtige Körperhaltung
RICHTIGE KÖRPERHALTUNG RICHTIGE KÖRPERHALTUNG Richtige Körperhaltung bei Verwendung des Monitors Passen Sie den Monitor und Ihre Passen Sie den Standort Körperhaltung so des Monitors so an, dass an, dass Sie die keine Lichtreflexionen Bilder aus dem auftreten. optimalen Be- trachtungswinkel ansehen. - Seite 29 LICENSES LICENSES Die unterstützten Lizenzen sind von Modell zu Modell verschieden. Weitere Informationen zu den Lizenzen erhalten Sie unter www.lg.com. HDMI, das HDMI Logo und High-Definition Multimedia Interface sind Markenzeichen oder eingetragene Markenzeichen von HDMI Licensing LLC.
- Seite 30 Lesen Sie vor der Verwendung des Produkts unbedingt die Sicherheitsvorkehrungen durch. Bewahren Sie die CD mit dem Benutzerhand- buch für die zukünftige Verwendung gut zu- gänglich auf. Das Modell und die Seriennummer des Gerätes ENERGY STAR is a set of power-saving befinden sich auf der Rückseite und auf einer guidelines issued by the U.S.Environmental Seite des Gerätes Notieren Sie diese Angaben...
