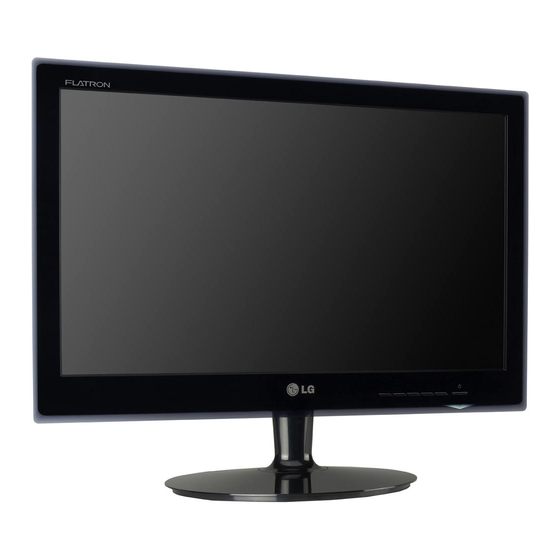

BENUTZERHANDBUCH
LCD-MONITOR
Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr
Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren
Verwen¬dung auf.
LCD-MONITOR-MODELLE
E1940S/E1940T
E2040S/E2040T
E2240S/E2240T
E2340S/E2340T
www.lg.com

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für LG E1940S

  • Seite 1 BENUTZERHANDBUCH LCD-MONITOR Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren Verwen¬dung auf. LCD-MONITOR-MODELLE E1940S/E1940T E2040S/E2040T E2240S/E2240T E2340S/E2340T www.lg.com...
  • Seite 2 Wichtige Sicherheitshinweise Dieses Gerät wurde so entwickelt und hergestellt, dass Ihre persönliche Sicherheit gewährleistet ist. Unsachgemäßer Gebrauch kann allerdings zur Gefahr eines elektrischen Schlags oder Brands führen. Damit die in diesem Display eingebauten Schutzvorrichtungen ihre Funktion ordnungsgemäß erfüllen, beachten Sie die folgenden Grundregeln für die Installation, Nutzung und Wartung des Geräts.
  • Seite 3: Installation

    Wichtige Sicherheitshinweise Installation Stellen Sie keine Gegenstände auf das Netzkabel bzw. fahren Sie keine Gegenstände darüber, und stellen Sie das Display nicht an einem Ort auf, an dem das Netzkabel beschädigt werden kann. Verwenden Sie das Display nicht in der Nähe von Wasser, wie etwa einer Badewanne, eines Waschbeckens, einer Küchenspüle, eines Waschbehälters, auf nassem Boden oder in der Nähe eines Schwimmbeckens.
  • Seite 4 Wichtige Sicherheitshinweise Reinigung Ziehen Sie den Netzstecker des Displays aus der Steckdose, bevor Sie die Bildschirmoberfläche säubern. Verwenden Sie dazu ein feuchtes (nicht nasses) weiches Mikrofaser-Tuch. Sprühen Sie nicht mit einem Reinigungsspray direkt auf den Bildschirm, da das Spray teilweise in die Gehäuseöffnungen gelangen und Stromschläge verursachen kann.
  • Seite 5 Zubehör !!! Vielen Dank, dass Sie sich für ein Gerät von LGE entschieden haben !!! Überprüfen Sie, ob folgende Teile im Lieferumfang des Monitors enthalten sind. Wenden Sie sich bei fehlenden Teilen an Ihren Händler. Benutzerhandbuch/ DVI-D-Signalkabel Karten (Diese Funktion steht nicht in allen Ländern zur Verfügung.) oder Netzkabel...
  • Seite 6: Montieren Des Standfußes

    Anschließen des Displays Bevor Sie das Display in Betrieb nehmen, achten Sie darauf, dass die Stromversorgung zum Gerät, zum Computersystem und zu anderen angeschlossenen Geräten unterbrochen ist. Montieren des Standfußes Legen Sie den Monitor mit der Vorderseite nach unten auf ein weiches Tuch. Nehmen Sie eine Münze und drehen Überprüfen Sie die Ausrichtung des Standfußsockels und befestigen Siediesen...
  • Seite 7: Abbauen Des Standfußes

    Anschließen des Displays Abbauen des Standfußes Legen Sie den Monitor mit der Vorderseite nach unten auf ein weiches Tuch. Wenn Sie den Monitor vom Standfuß Drücken Sie die Sperrlasche nach innen trennen möchten, nehmen Sie eine und nehmen Sie den Ständersockel vom Münze und drehen Sie die Schraube Ständerteil ab.
  • Seite 8: Positionieren Des Monitors

    Anschließen des Displays Bevor Sie das Display in Betrieb nehmen, achten Sie darauf, dass die Stromversorgung zum Gerät, zum Computersystem und zu anderen angeschlossenen Geräten unterbrochen ist. Positionieren des Monitors -Stellen Sie den Neigungswinkel nach dem Aufstellen wie gezeigt ein. Stellen Sie die Position des Bildschirms auf unterschiedliche Weise ein, um einen höchstmöglichen Komfort zu erreichen.
  • Seite 9: Anschluss An Den Pc

    Anschließen des Displays E1940T/E2040T/E2240T/E2340T Anschluss an den PC Der Monitor, der Computer sowie alle anderen angeschlossenen Geräte müssen vor dem Anschluss ausgeschaltet werden. Schließen Sie nacheinander das Signaleingangskabel und dann das Netzkabel an und ziehen Sie die Halteschraube des Signalkabels fest. Anschluss eines DVI-D-Kabels (Digitalsignal) Anschluss eines D-Sub-Kabels (Analogsignal) HINWEIS...
  • Seite 10 Anschließen des Displays E1940S/E2040S/E2240S/E2340S Anschluss an den PC Der Monitor, der Computer sowie alle anderen angeschlossenen Geräte müssen vor dem Anschluss ausgeschaltet werden. Schließen Sie nacheinander das Signaleingangskabel und dann das Netzkabel an und ziehen Sie die Halteschraube des Signalkabels fest.
  • Seite 11: Bedienelemente Auf Der Vorderseite

    Bedienelemente E1940T/E2040T/E2240T/E2340T Bedienelemente auf der Vorderseite MENU-Taste OSD GESPERRT/ENTRIEGELT Mit dieser Funktion können Sie die aktuellen Steuereinstellungen sperren, damit sie nicht versehentlich geändert werden können. Drücken und halten Sie die Taste MENU für mehrere Sekunden.Daraufhin wird die Meldung "OSD GESPERRT" angezeigt.
  • Seite 12 Bedienelemente AUTO-Taste AUTOMATISCHE BILDANPASSUNG Wenn Sie die Bildschirmeinstellungen ändern möchten, drücken Sie stets die Taste AUTO, bevor Sie in die Bildschirmanzeige (OSD) gehen. (Nur Analog-Modus) Damit wird das angezeigte Bild für die momentan gewählte Bildschirm-auflösung (Anzeigemodus) automatisch ideal eingestellt. Der optimale Anzeigemodus ist E1940T : 1360 x 768 E2040T : 1600 x 900 E2240T/E2340T : 1920 x1080...
  • Seite 13 Bedienelemente E1940S/E2040S/E2240S/E2340S Bedienelemente auf der Vorderseite MENU-Taste OSD GESPERRT/ENTRIEGELT Mit dieser Funktion können Sie die aktuellen Steuereinstellungen sperren, damit sie nicht versehentlich geändert werden können. Drücken und halten Sie die Taste MENU für mehrere Sekunden.Daraufhin wird die Meldung "OSD GESPERRT"...
  • Seite 14 Bildschirmanzeige (OSD) gehen. (Nur Analog-Modus) Damit wird das angezeigte Bild für die momentan gewählte Bildschirm-auflösung (Anzeigemodus) automatisch ideal eingestellt. Der optimale Anzeigemodus ist E1940S : 1360 x 768 E2040S : 1600 x 900 E2240S/E2340S : 1920 x1080 EXIT-Taste OSD (Bildschirmmenü) ausblenden.
  • Seite 15 Einstellen der Funktionen der Bildschirmanzeige (OSD) E1940T/E2040T/E2240T/E2340T Bildschirmeinstellung Die Bildgröße, -position und Funktionsparameter des Displays lassen sich mit Hilfe der gesteuerten Bildschirmanzeige (OSD) schnell und einfach einstellen. Nachstehend finden Sie ein kurzes Beispiel, um Sie mit der Verwendung der Bedienelemente vertraut zu machen. Im Folgenden erhalten Sie eine Übersicht über die möglichen Einstellungen und Auswahlmöglichkeiten mit Hilfe der Bildschirmanzeige (OSD).
  • Seite 16 Einstellen der Funktionen der Bildschirmanzeige (OSD) E1940S/E2040S/E2240S/E2340S Bildschirmeinstellung Die Bildgröße, -position und Funktionsparameter des Displays lassen sich mit Hilfe der gesteuerten Bildschirmanzeige (OSD) schnell und einfach einstellen. Nachstehend finden Sie ein kurzes Beispiel, um Sie mit der Verwendung der Bedienelemente vertraut zu machen. Im Folgenden erhalten Sie eine Übersicht über die möglichen Einstellungen und Auswahlmöglichkeiten mit...
  • Seite 17 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Die folgende Tabelle zeigt alle Funktionen, Einstellungen und Menüs der Bildschirmanzeige. : D-SUB-Eingang (Analog) DSUB : DVI-D-Eingang (Digitalsignal) DVI-D Unterstützter Hauptmenü Untermenü Beschreibung Eingang BILD HELLIGKEIT Helligkeit, Kontrast und DSUB Bildschärfe einstellen DVI-D KONTRAST SCHÄRFE...
  • Seite 18 Sie wissen nun, wie Sie eine Funktion innerhalb des OSD-Systems auswählen und einstellen. Nachstehend finden Sie die Symbole sowie deren Namen und Beschreibungen für alle Funktionen im Menü. E1940T/E2040T/E2240T/E2340T E1940S/E2040S/E2240S/E2340S Drücken Sie die Taste MENU. Daraufhin erscheint das Hauptmenü der OSD-Steuerung. Menüname...
  • Seite 19 Untermenü Beschreibung E1940T/E2040T/E2240T/E2340T Einstellen der Helligkeit des Bildschirms. HELLIGKEIT Einstellen des Bildschirmkontrastes. KONTRAST Einstellung der Bildschärfe SCHÄRFE E1940S/E2040S/E2240S/E2340S Exit : Beenden : Verkleinern : Vergrößern : Anderes Untermenü auswählen : Untermenü neu wählen FARBTEMP. Auswählen der Bildschirmfarben. VOREIN • sRGB: Stellen Sie die Bildfarbstärke auf den sRGB-Farbraum ein.
  • Seite 20 VERTIKAL Verschieben des Bildes nach oben bzw. unten. TAKT Verringern vertikaler Balken oder Streifen, die im Hintergrund des Bildschirms sichtbar sind. E1940S/E2040S/E2240S/E2340S Die horizontale Bildschirmgröße ändert sich ebenfalls. TAKTRATE Einstellen der Fokussierung des Bildschirms. Mit dieser Funktion können Sie horizontale Störungen eliminieren und eine deutlichere bzw.
  • Seite 21 Betriebsanzeige auf der Vorderseite des Monitors ein- (ON) bzw. auszuschalten (OFF). Zum Ausschalten gehen Sie auf “OFF” (AUS). Wenn Sie den Monitor einschalten (ON), E1940S/E2040S/E2240S/E2340S wird die Betriebsanzeige automatisch eingeschaltet. WEISS Wenn das Ausgangssignal der BALANCE Videokarte nicht die Spezifikationen erfüllt, sind möglicherweise die Farben...
  • Seite 22 Sie wissen nun, wie Sie eine Funktion innerhalb des OSD-Systems auswählen und einstellen. Nachstehend finden Sie die Symbole sowie deren Namen und Beschreibungen für alle Funktionen im Menü. E1940T/E2040T/E2240T/E2340T E1940S/E2040S/E2240S/E2340S Drücken Sie die Taste MODE. Daraufhin erscheint das Hauptmenü der OSD- Steuerung. Hauptmenü...
  • Seite 23 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Hauptmen Untermenü Beschreibung NORMAL Wählen Sie diese Option, um das Gerät im Alltag normal zu nutzen. FILM Wählen Sie diese Option, um ein Video oder einen Film anzuschauen. INTERNET Wählen Sie diese Option, um an einem Dokument zu arbeiten (z.
  • Seite 24 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Hauptmen Untermenü Beschreibung Zur Vollbildansicht wechseln, je nach BREITB- Eingangssignal des Bildes. Original-Bildformat des Eingangsbildes AUTO einstellen. * Diese Funktion ist nur möglich, wenn die Eingangsauflösung geringer als das Bildformat des Monitors ist (16:9). Exit : Beenden Bewegen : Untermenü...
  • Seite 25 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Hauptmen Untermenü Beschreibung Die Funktion PhotoEffect (Foto-Effekt) NORMAL ist deaktiviert. GAUSSS- Über dieses Menü wird das Bild farbintensiver und weicher UNSCHÄ- dargestellt. Über dieses Menü wird das Bild im SEPIA Sepiaton (bräunlich) dargestellt. Über dieses Menü...
  • Seite 26 Fehleranalyse Überprüfen Sie folgende Punkte, bevor Sie sich an den Kundendienst wenden. Kein Bild zu sehen Wurde das Netzkabel • Überprüfen Sie, ob das Netzkabel fest an der am Monitor Steckdose angeschlossen ist. angeschlossen? Leuchtet die • Drücken Sie den Netzschalter. Betriebsanzeige? •...
  • Seite 27: Falsche Bilddarstellung Auf Dem Display

    Fehleranalyse Falsche Bilddarstellung auf dem Display Falsche Position auf • Drücken Sie die Taste AUTO, um die Darstellung des Displays automatisch optimal einzustellen. dem Display. Sind die Ergebnisse nicht zufriedenstellend, stellen Sie die Bildposition mit dem Symbol für H Position und V Position auf der Bildschirmanzeige (OSD) ein.
  • Seite 28 Fehleranalyse Falsche Bilddarstellung auf dem Display Die Bildschirmfarbe ist • Überprüfen Sie, ob das Signalkabel richtig angeschlossen ist. Befestigen Sie es ggf. mit monochrom oder nicht einem Schraubendreher. normal. • Achten Sie darauf, dass die Grafikkarte vorschriftsmäßig in den Steckplatz eingesetzt ist.
  • Seite 29 Technische Daten E1940T Display 47,0 cm (18,5 Zoll) Flachbildschirm Aktivmatrix-TFT LCD Antireflexbeschichtung Sichtbare Bildschirmdiagonale : 47,0 cm 0,300 mm x 0,300 mm (Pixelabstand) Horizontale Freq. 30 kHz bis 61 kHz (Automatisch) Sync-Eingang Vertikale Freq. 56 Hz bis 75 Hz (Automatisch) Eingangsform Separate Synchr composite, Digital...
  • Seite 30 Technische Daten E1940S Display 47,0 cm (18,5 Zoll) Flachbildschirm Aktivmatrix-TFT LCD Antireflexbeschichtung Sichtbare Bildschirmdiagonale : 47,0 cm 0,300 mm x 0,300 mm (Pixelabstand) Horizontale Freq. 30 kHz bis 61 kHz (Automatisch) Sync-Eingang Vertikale Freq. 56 Hz bis 75 Hz (Automatisch)
  • Seite 31 Technische Daten E2040T Display 50,8 cm (20,0 Zoll) Flachbildschirm Aktivmatrix-TFT LCD Antireflexbeschichtung Sichtbare Bildschirmdiagonale : 50,8 cm 0,2766 mm x 0,2766 mm (Pixelabstand) Horizontale Freq. 30 kHz bis 83 kHz (Automatisch) Sync-Eingang Vertikale Freq. 56 Hz bis 75 Hz (Automatisch) Eingangsform Separate Synchr composite, Digital...
  • Seite 32 Technische Daten E2040S Display 50,8 cm (20,0 Zoll) Flachbildschirm Aktivmatrix-TFT LCD Antireflexbeschichtung Sichtbare Bildschirmdiagonale : 50,8 cm 0,2766 mm x 0,2766 mm (Pixelabstand) Horizontale Freq. 30 kHz bis 83 kHz (Automatisch) Sync-Eingang Vertikale Freq. 56 Hz bis 75 Hz (Automatisch) Eingangsform Separate Synchr composite...
  • Seite 33 Technische Daten E2240T Display 54,6 cm (21,5 Zoll) Flachbildschirm Aktivmatrix-TFT LCD Antireflexbeschichtung Sichtbare Bildschirmdiagonale : 54,6 cm 0,248 mm x 0,248 mm (Pixelabstand) Horizontale Freq. 30 kHz bis 83 kHz (Automatisch) Sync-Eingang Vertikale Freq. 56 Hz bis 75 Hz (Automatisch) Eingangsform Separate Synchr composite, Digital...
  • Seite 34 Technische Daten E2240S Display 54,6 cm (21,5 Zoll) Flachbildschirm Aktivmatrix-TFT LCD Antireflexbeschichtung Sichtbare Bildschirmdiagonale : 54,6 cm 0,248 mm x 0,248 mm (Pixelabstand) Horizontale Freq. 30 kHz bis 83 kHz (Automatisch) Sync-Eingang Vertikale Freq. 56 Hz bis 75 Hz (Automatisch) Eingangsform Separate Synchr composite...
  • Seite 35 Technische Daten E2340T Display 58,4 cm (23 Zoll) Flachbildschirm Aktivmatrix-TFT LCD Antireflexbeschichtung Sichtbare Bildschirmdiagonale : 58,4 cm 0,266 mm x 0,266 mm (Pixelabstand) Horizontale Freq. 30 kHz bis 83 kHz (Automatisch) Sync-Eingang Vertikale Freq. 56 Hz bis 75 Hz (Automatisch) Eingangsform Separate Synchr composite, Digital...
  • Seite 36 Technische Daten E2340S Display 58,4 cm (23 Zoll) Flachbildschirm Aktivmatrix-TFT LCD Antireflexbeschichtung Sichtbare Bildschirmdiagonale : 58,4 cm 0,266 mm x 0,266 mm (Pixelabstand) Horizontale Freq. 30 kHz bis 83 kHz (Automatisch) Sync-Eingang Vertikale Freq. 56 Hz bis 75 Hz (Automatisch) Eingangsform Separate Synchr composite...
  • Seite 37: Voreingestellte Modi (Auflösung)

    Technische Daten Voreingestellte Modi (Auflösung) E1940T/E1940S Bildschirm-Modi (Auflösung) Horizontale Freq. (kHz) Vertikale Freq. (Hz) 720 x 400 31,468 640 x 480 31,469 640 x 480 37,500 800 x 600 37,879 800 x 600 46,875 832 x 624 49,725 1024 x 768...
  • Seite 38 Technische Daten E2240T/E2340S/E2240S/E2340S Display Modes (Resolution) Horizontal Freq. (kHz) Vertical Freq. (Hz) 31,468 720 x 400 31,469 640 x 480 37,500 640 x 480 37,879 800 x 600 46,875 800 x 600 48,363 1024 x 768 60,123 1024 x 768 67,500 1152 x 864 63,981...
  • Seite 39 S t e l l e n S i e s i c h e r , d a s s S i e v o r d e r Ve r w e n d u n g d e s P r o d u k t s d i e Sicherheitsvorkehrungen gele¬sen haben B e w a h r e n S i e d i e C D m i t d e m Benutzerhand¬buch für die zukünftige...
