IT
1. Capovolgere la macchina, la piastra di guida è
rivolta verso l'alto.
2. Applicare la placchetta di protezione anti-
scheggiatura dall'alto sul basamento osser-
vando i seguenti 3 punti:
• La parte lucida della placchetta va rivolta
verso l'alto
• La scanalatura è rivolta verso la parte
posteriore (in direzione cavo di alimentazione).
• La placchetta sporge per la metà oltre il
bordo anteriore del basamento. Vedere figura
sopra.

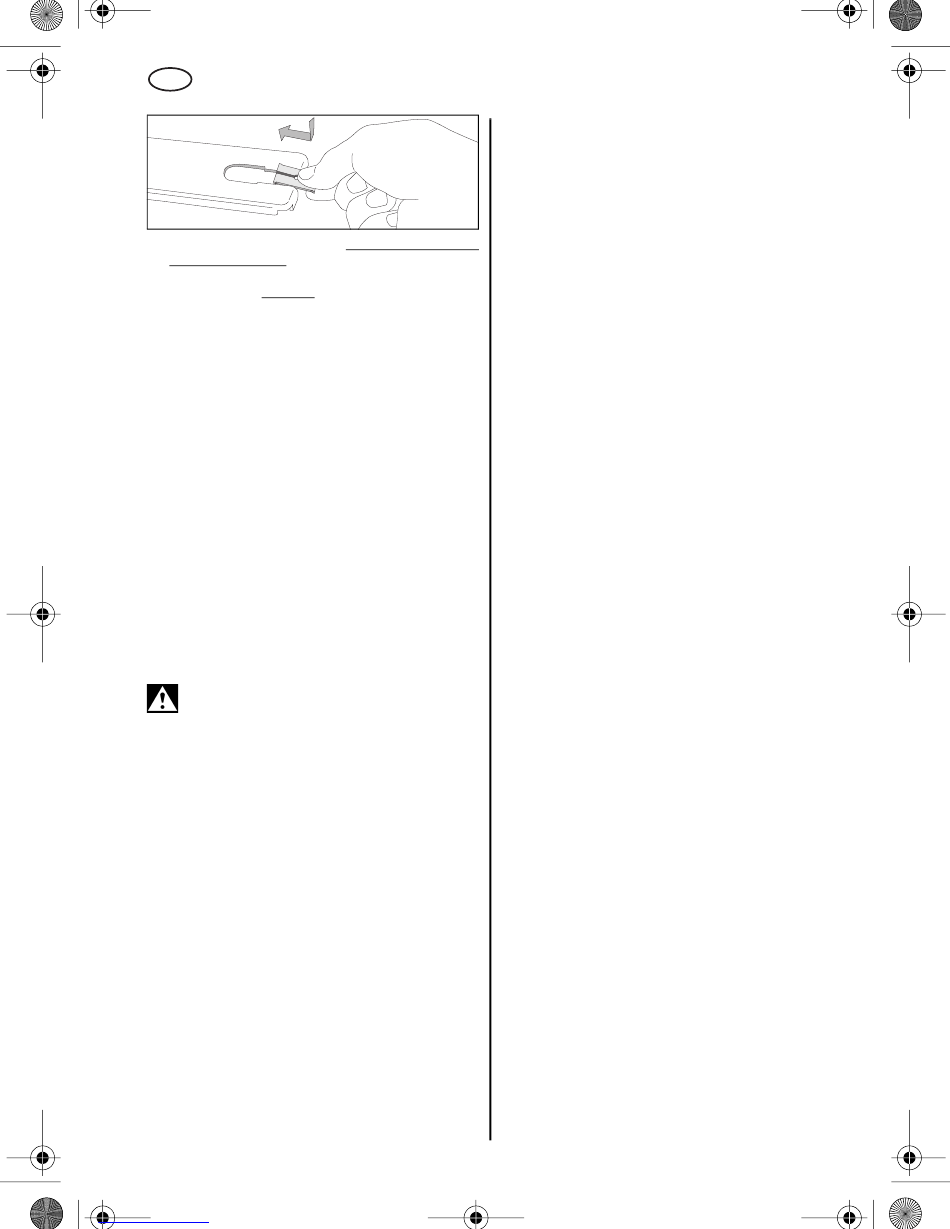

3. Con un dito, premere con forza la placchetta
contro la piastra di guida (con questa opera-
zione la placchetta si inclinerà leggermente ed
obliquamente in avanti) E CONTEMPORANEA-
MENTEinserire la placchetta stessa spingen-
dola indietro (fino a battuta).
4. Spingere in basso la placchetta, nella parte
posteriore, fino ad innesto avvenuto.
Qualora si lavori con la piastra di protezione
installata (vedere capitolo Accessori 11), inserire
la placchetta di protezione antischeggiatura nella
piastra di protezione.
7.2
Pericolo di lesioni a causa della lama affilata.
In seguito al taglio del materiale è possibile
che la lama sia calda. Indossare guanti di prote-
zione.
Utilizzare una lama adatta per il materiale che si
intende tagliare.
- Ruotare in avanti la leva di bloccaggio (1) fino a
battuta e rilasciarla (la leva di bloccaggio rimane
aperta).
- Inserire la lama (3) fino a battuta. A tal proposito
accertarsi che i denti della sega siano rivolti in
avanti e che la lama sia correttamente inserita
nella scanalatura del relativo rullino guidalama
(2).
- Riportare la leva di bloccaggio (1) nella sua posi-
zione iniziale (la lama a questo punto è fissata
saldamente).
7.3
Montaggio: applicare il cappuccio di protezione
(9) da davanti fino ad innesto avvenuto
30
Downloaded from www.Manualslib.com
ITALIANO
Montaggio della lama
Montaggio/smontaggio del cappuccio
di protezione
manuals search engine
Smontaggio: afferrare il cappuccio di protezione
(9) da entrambi i lati, sollevare leggermente,
quindi rimuoverlo tirando in avanti.
7.4 Tagliare con l'aspirazione polvere
- Collegare al bocchettone di aspirazione (16) un
dispositivo di aspirazione adeguato. Utilizzare un
tubo flessibile di aspirazione con un raccordo di
diametro 30 mm.
- Per un'ottimale aspirazione delle polveri
installare il cappuccio di protezione (9).
- Disinserire il dispositivo di soffiaggio trucioli
(vedere capitolo 8.1).
7.5 Tagliare senza aspirazione polvere
- Lavorare con il cappuccio di protezione (9)
smontato (per le operazioni di smontaggio
vedere capitolo 7.3).
7.6 Tagli inclinati
Rimuovere il cappuccio protettivo (9), la placchetta
di protezione antischeggiatura (8) ed il tubo flessi-
bile di aspirazione. Questi componenti non
possono essere utilizzati per l'esecuzione di tagli
obliqui.
- Allentare la vite (4).
- Spingere la piastra di guida (5) leggermente in
avanti e ruotarla.
- Spingere quindi la piastra di guida (5) in avanti o
all'indietro in uno degli innesti (gli innesti si
possono individuare attraverso l'apertura
posteriore, semicircolare, della piastra di guida
stessa (5).) L'angolo già impostato può essere
rilevato mediante il numero sullo zoccolo (17)
della piastra di guida. Altri angoli possono essere
impostati con l'ausilio di un goniometro.
- Serrare nuovamente la vite (4).
7.7 Esecuzione di tagli vicino alle pareti
Rimuovere il cappuccio protettivo (9), la piastrina
di protezione antischeggiatura (8)e la guida
circolare e parallela. Questi componenti non
possono essere utilizzati per l'esecuzione di tagli
vicino alle pareti.
- Allentare la vite (4) in modo che sia possibile
sollevare leggermente la piastra di guida (5).
- Sollevare leggermente la piastra di guida (5)e
spingerla indietro fino a battuta.
- Serrare nuovamente la vite (4).
