NL
1. Machine omdraaien, de voetplaat wijst naar
boven.
2. Het beveiligingsplaatje tegen spaanbreuk van
boven op de voetplaat leggen en hierbij op de
volgende 3 punten letten:
• De gladde kant van het plaatje wijst naar
boven.
• De uitsparing wijst naar achteren (in richting
netsnoer).

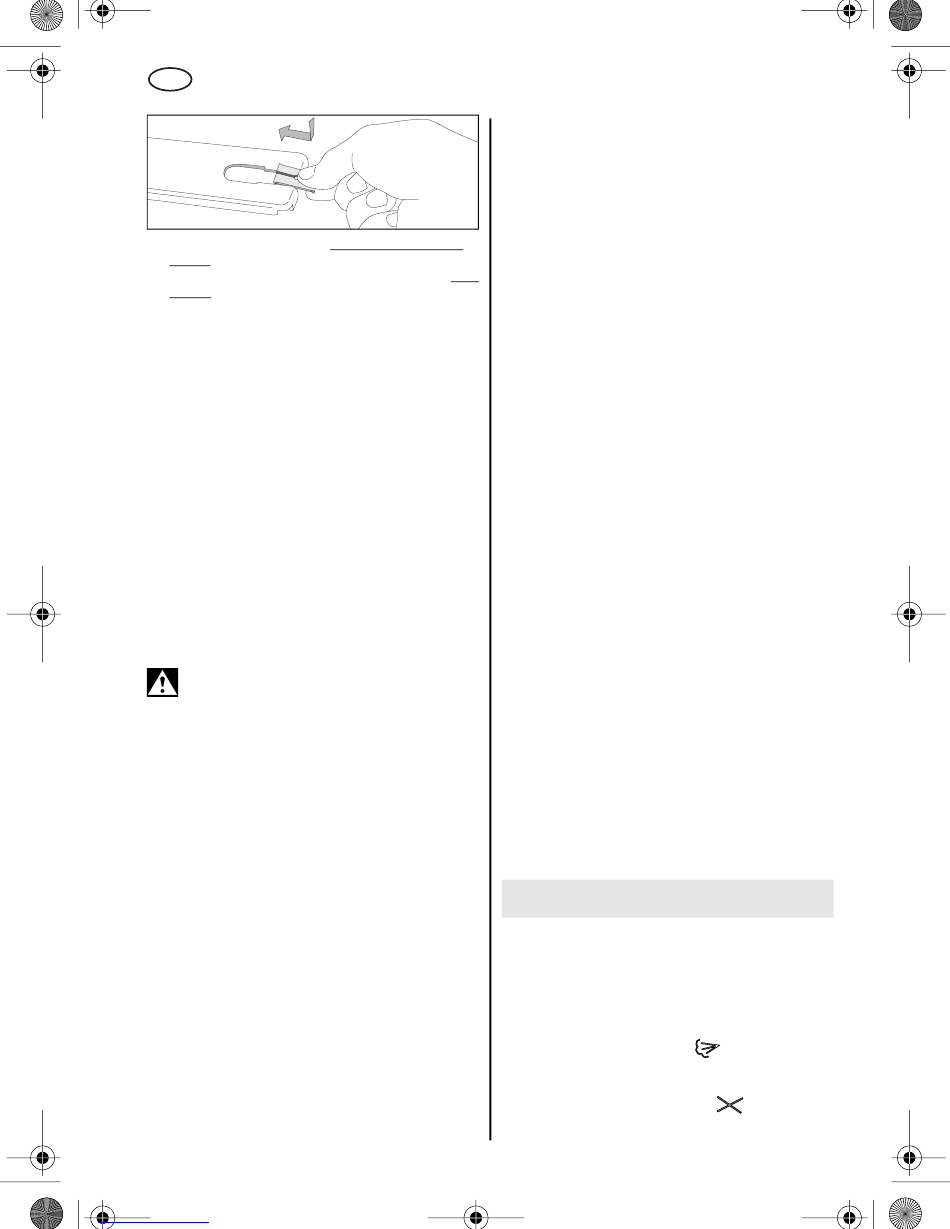

• Het plaatje steekt voor de helft over de voor-
kant van de voetplaat uit. Zie afbeelding
boven.
3. Met een vinger het plaatje krachtig tegen de
voetplaat drukken (hierbij komt het enigszins
schuin naar voren te staan) EN GELIJKTIJDIG
het plaatje naar achteren (tot aan de aanslag)
inschuiven.
4. Het plaatje aan de achterkant naar beneden
drukken tot het inklikt.
Wanneer u met een aangebrachte beschermings-
plaat (zie hoofdstuk Accessoires 11) werkt, plaats
dan het beveiligingsplaatje tegen spaanbreuk in
de beschermingsplaat.
7.2
Gevaar voor letsel door scherp decou-
peerzaagblad. Het decoupeerzaagblad kan
na het zagen warm zijn. Draag veiligheidshand-
schoenen.
Gebruik een zaagblad dat geschikt is voor het te
zagen materiaal.
- Spanhendel (1) tot aan de aanslag naar voren
draaien en loslaten (de spanhendel blijft
geopend).
- Zaagblad (3) tot aan de aanslag inbrengen. Let er
hierbij op dat de zaagtanden naar voren wijzen
en het zaagblad goed in de groef van de steunrol
(2) ligt.
- Spanhendel (1) in uitgangspositie terugdraaien
(het zaagblad is nu stevig gespannen).
7.3
Aanbrengen: beschermkap (9) van voren
opsteken tot hij inklikt
Afnemen: beschermkap (9) aan weerskanten
beetpakken, enigszins optillen en vervolgens
naar voren wegtrekken.
24
Downloaded from www.Manualslib.com
NEDERLANDS
Zaagblad plaatsen
Beschermkap aanbrengen / afnemen
manuals search engine
7.4 Zagen met stofafzuiging
- Op het uitblaasstuk (16) een passend afzuigap-
paraat aansluiten. Een zuigslang met een aanslu-
itstuk-diameter van 30 mm gebruiken.
- Voor een optimale stofafzuiging de beschermkap
(9) opzetten.
- Spaanblaasinrichting uitschakelen (zie hoofd-
stuk 8.1).
7.5 Zagen zonder stofafzuiging
- Met afgenomen beschermkap (9) werken (voor
afnemen, zie hoofdstuk 7.3).
7.6 Schuine zaagsnede
Beschermkap (9), beveiligingsplaatje tegen spaan-
breuk (8) en afzuigslang verwijderen. Deze onder-
delen kunnen bij schuine zaagsnedes niet gebruikt
worden.
- Schroef (4) losdraaien.
- Voetplaat (5) enigszins naar voren schuiven en
draaien.
- Vervolgens de voetplaat (5) naar achteren of naar
voren in een van de arrêteringen schuiven. (De
arrêteringen zijn door de achterste, halfronde
opening van de voetplaat (5) te zien.) De inge-
stelde hoek kan aan het getal op de sokkel (17)
van de voetplaat afgelezen worden. Een andere
hoek m.b.v. een hoekmeter instellen.
- De schroef (4) weer aantrekken.
7.7 Zagen nabij de wand
Beschermkap (9), beveiligingsplaatje tegen spaan-
breuk (8) en cirkel- en parallelgeleiding verwij-
deren. Deze onderdelen kunnen bij het zagen nabij
wanden niet gebruikt worden.
- Schroef (4) zo ver losdraaien dat de voetplaat (5)
een beetje opgetild kan worden.
- Voetplaat (5) een beetje optillen en tot aan de
aanslag naar achteren schuiven.
- De schroef (4) weer aantrekken.

8 Gebruik

8.1 Spaanblaasinrichting
Inschakelbare blaasinrichting voor vrij zicht op de
zaagsnede.
Aan:Schakelknop (6) aan de rechterkant van de
machine indrukken. (Aan de linkerkant van de
machine is het symbool
Uit: Schakelknop (6) aan de linkerkant van de
machine indrukken. (Aan de rechterkant van
de machine is het symbool
te zien.)
te zien.)
