Diagrama De Cables - Bromic Heating TUNGSTEN SMART-HEAT Installations-, Anweisung- Und Wartungsanleitung

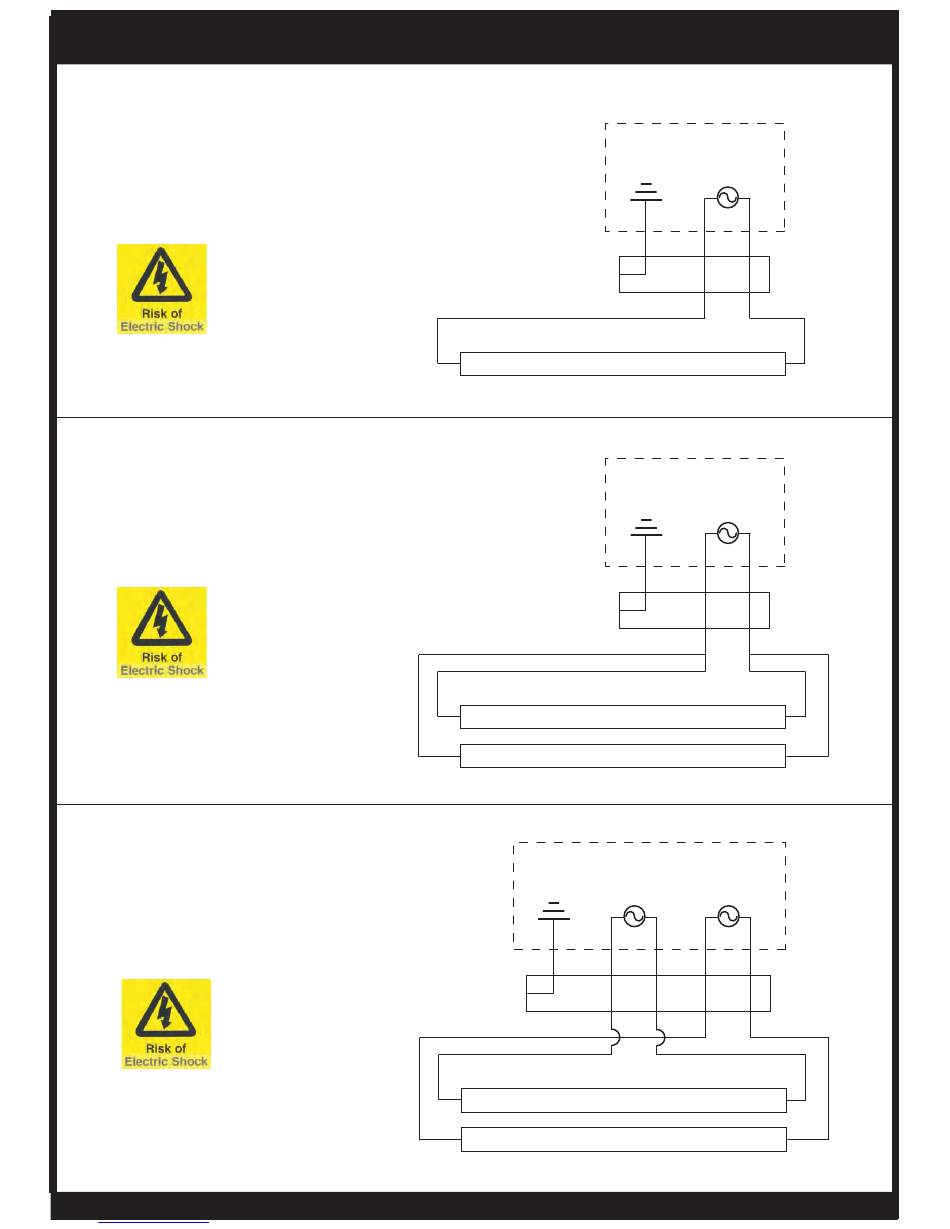

INSTALACIÓN ELÉCTRICA

DIAGRAMA DE CABLES

CALEFACCIÓN INTELIGENTE ELÉCTRICA DE TUNGSTENO
INSTALACIÓN ESTÁNDAR
MODELOS DE 2000 V Y 3000 V
DIAGRAMA DE CABLES
CALEFACCIÓN INTELIGENTE ELÉCTRICA DE TUNGSTENO
INSTALACIÓN ESTÁNDAR
MODELOS DE 4000 V Y 6000 V
DIAGRAMA DE CABLES
CALEFACCIÓN INTELIGENTE ELÉCTRICA DE
TUNGSTENO
INSTALACIÓN ESTÁNDAR
MODELOS DE 4000 V Y 6000 V
