2 Sicherheitshinweise

Die Sicherheitshinweise in diesem Dokument beziehen sich
nur auf ein einzelnes Produkt. In Kombination mit anderen An-
lagenteilen können Gefahrenpotentiale entstehen, die durch
eine Gefahrenanalyse betrachtet werden müssen. Für die Er-
stellung der Gefahrenanalyse, die Einhaltung daraus resultie-
render Schutzmaßnahmen sowie die Einhaltung regionaler Si-
cherheitsbestimmungen, ist der Betreiber verantwortlich.
Das Dokument enthält grundlegende Sicherheitshinweise, die
bei Inbetriebnahme, Betrieb und Wartung zu beachten sind.
Nichtbeachtung kann zur Folge haben:
– Gefährdung von Personen durch elektrische, mechani-
sche und chemische Einwirkungen.
– Gefährdung von Anlagen in der Umgebung.
– Versagen wichtiger Funktionen.
– Gefährdung der Umwelt durch Austreten gefährlicher
Stoffe bei Leckage.
Die Sicherheitshinweise berücksichtigen nicht:
– Zufälligkeiten und Ereignisse, die bei Montage, Betrieb
und Wartung auftreten können.
– Die ortsbezogenen Sicherheitsbestimmungen, für de-
ren Einhaltung (auch seitens des hinzugezogenen
Montagepersonals) der Betreiber verantwortlich ist.
Vor Inbetriebnahme:
1. Das Produkt sachgerecht transportieren und lagern.
2. Schrauben und Kunststoffteile am Produkt nicht lackieren.
3. Installation und Inbetriebnahme durch eingewiesenes
Fachpersonal durchführen.
4. Montage- und Betriebspersonal ausreichend schulen.
5. Sicherstellen, dass der Inhalt des Dokuments vom zustän-
digen Personal vollständig verstanden wird.
6. Verantwortungs- und Zuständigkeitsbereiche regeln.
7. Sicherheitsdatenblätter beachten.
8. Sicherheitsvorschriften für die verwendeten Medien be-
achten.
Bei Betrieb:
9. Dokument am Einsatzort verfügbar halten.
10. Sicherheitshinweise beachten.
11. Das Produkt gemäß diesem Dokument bedienen.
12. Das Produkt entsprechend der Leistungsdaten betreiben.
13. Das Produkt ordnungsgemäß instand halten.
14. Wartungsarbeiten bzw. Reparaturen, die nicht in dem Do-
kument beschrieben sind, nicht ohne vorherige Abstim-
mung mit dem Hersteller durchführen.
Bei Unklarheiten:
15. Bei nächstgelegener GEMÜ-Verkaufsniederlassung nach-
fragen.
www.gemu-group.com

3 Produktbeschreibung

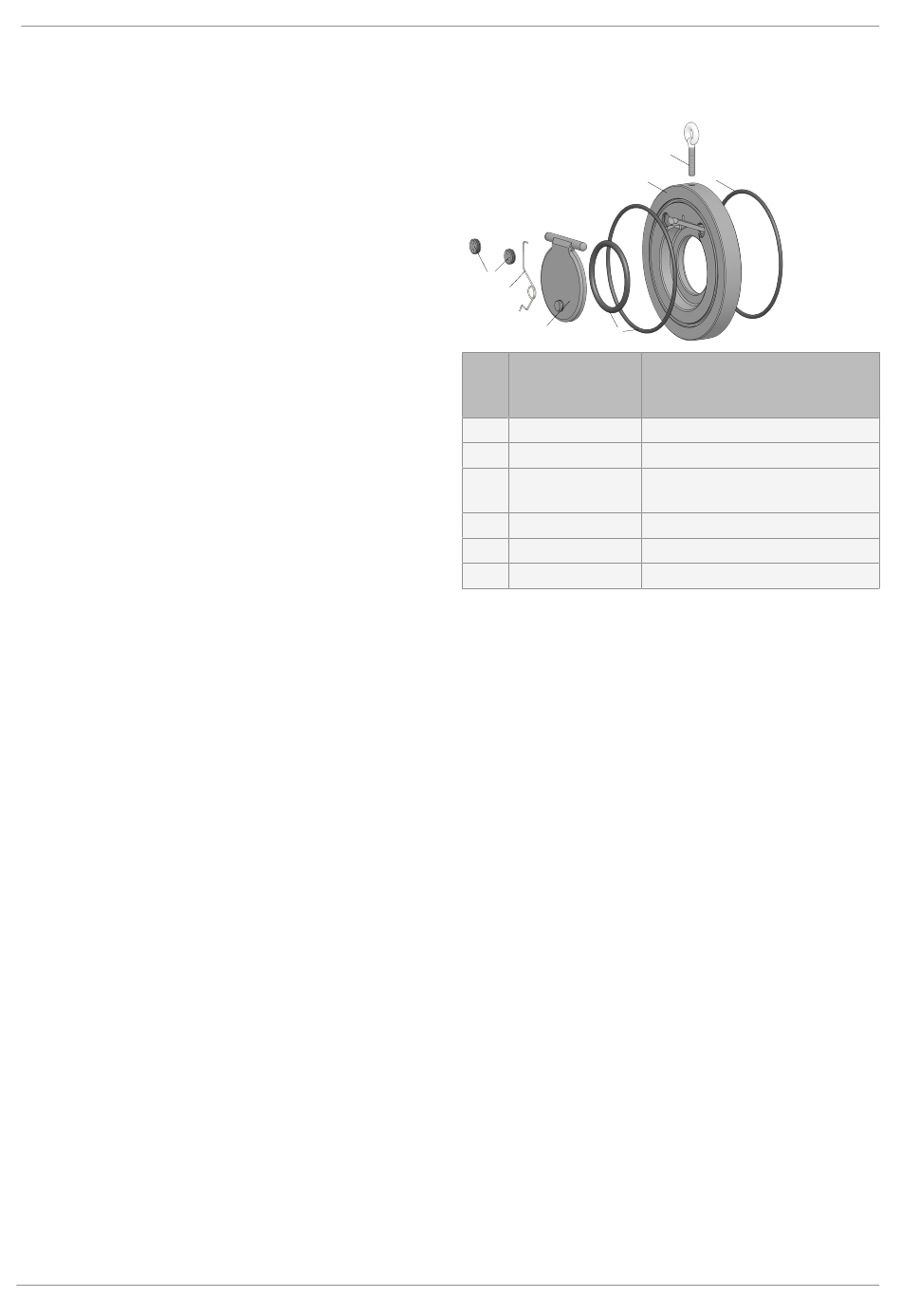

3.1 Aufbau

5
4
2
Po- Benennung
siti-
on
1 Gehäuse
2 Scheibe
3 Dichtung (O-Ring) NBR, EPDM, FPM,
4 Feder
5 Schrauben
6 Ringschraube

3.2 Beschreibung

Bei GEMÜ RSK handelt es sich um eine Rückschlagklappe aus
Kunststoff mit integrierter Flanschdichtung. Klappenkörper,
Scheibe und Dichtung sind in verschiedenen Materialien ver-
fügbar.
Beim Einbau wird die GEMÜ RSK zwischen zwei Flansche ein-
geklemmt. Die Zentrierung erfolgt durch den Gehäuse-Außen-
durchmesser

3.3 Funktion

Durch die Fluidströmung wird die Scheibe 2 der Rückschlag-
klappe geöffnet. Rückschlagklappen benötigen deshalb einen
geringen Öffnungsdruck. Die daraus entstehende Öffnungs-
kraft lenkt die Rückschlagklappe gegen die Feder 4 und die
Gewichtskraft der Scheibe 2 aus, sodass das Medium freige-
geben wird.
Um eventuell höhere Durchflüsse zu erreichen, werden soge-
nannte „Austrittshilfen" angeboten, die einen größeren Öff-
nungswinkel der Klappe ermöglichen. Übersteigt der Aus-
gangsdruck den Eingangsdruck, schließt die Rückschlagklap-
pe und dichtet durch den O-Ring gegen das Medium ab. Über
den O-Ring wird die Armatur nach außen hin abgedichtet. Es
wird daher empfohlen, Bundbuchsen mit glatten Dichtflächen
zu verwenden.
5 / 23
3 Produktbeschreibung
6
3
1
3
Werkstoffe
PVC-U grau, PP, PVDF
PVC-U grau, PP, PVDF
PTFE (ummantelt)
1.4571, Hastelloy
1.4571
1.4571
GEMÜ RSK
