Sprühsystem eco-CONTROL SC1200
Inbetriebnahme- und Wartungsanleitung
[Rückseite]

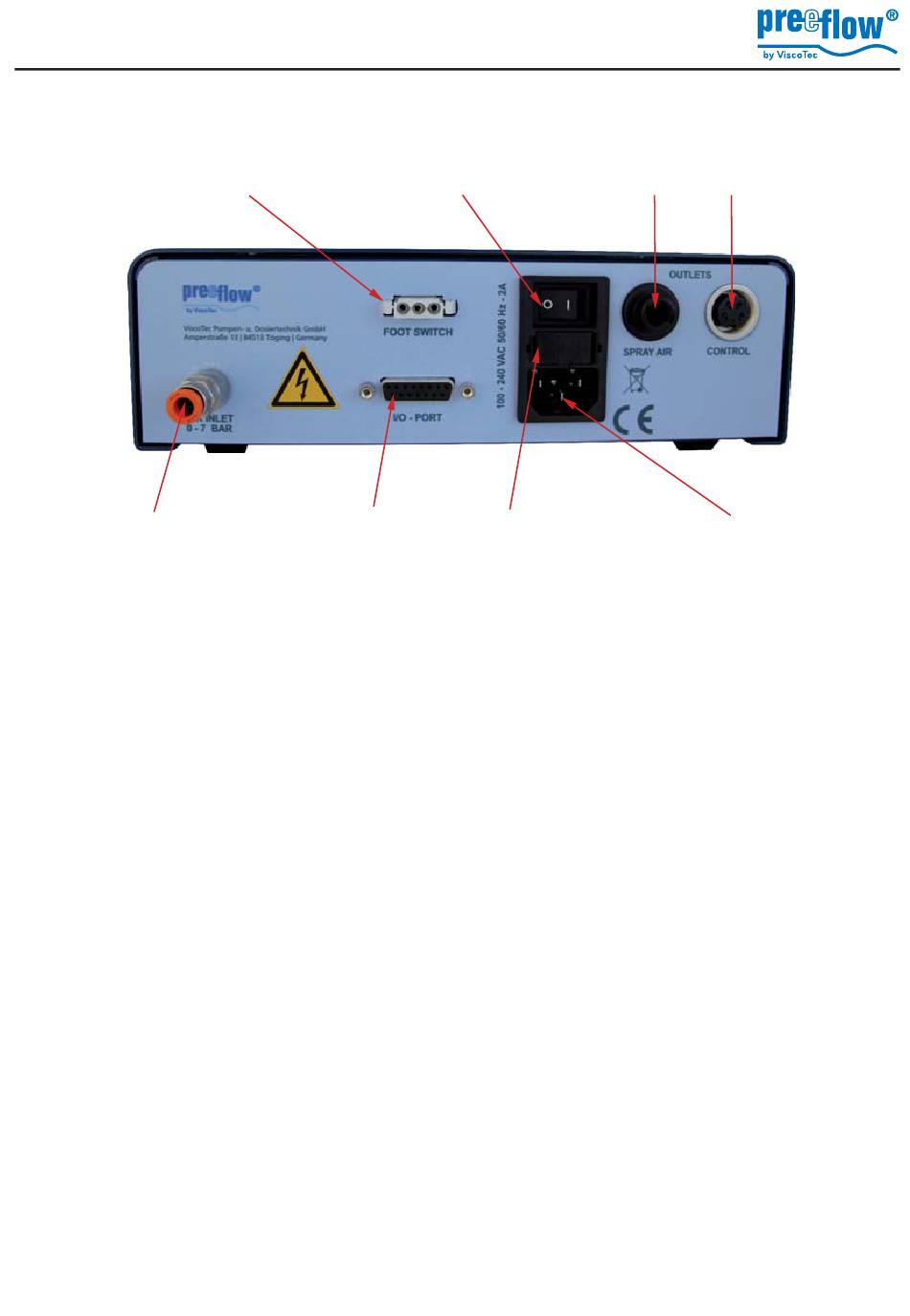

Anschluss für Fußschalter
Drucklufteingang
0 – 7 bar
5. Lieferumfang:
• SC1200 Steuergerät
• Netzkabel
• Druckluft Anschlussschlauch für Drucklufteingang
• Bedienungsanleitung
• Anschlusskabel preeflow Controller EC200
6. Inbetriebnahme
• Schließen sie das Netzkabel an den Netzanschluss auf der Rückseite des Geräts an.
• Schließen sie die Hauptdruckluftzuleitung vom Kompressor an den Luftanschluss
(Drucklufteingang) auf der Rückseite des SC1200 an.
• Schließen sie den Fußschalter (optional) oder das Steuerkabel vom Dosierroboter an
den Fußschalteranschluss auf der Rückseite des SC1200 an.
• Schließen sie den Sprühluftausgang an Ihren eco-SPRAY an und stellen Sie den Druck
für die Sprühluft über den frontseitigen Druckminderer ein. Ein typischer Wert liegt
dabei bei ca. 1,0 bar
Copyright
©
Netzschalter
I/O-Port
Sicherung 2A T
Sprühluft
Anschluss
gepulst
EC200
Netzeingang
5 / 16
