Sprühsystem eco-CONTROL SC1200
Inbetriebnahme- und Wartungsanleitung

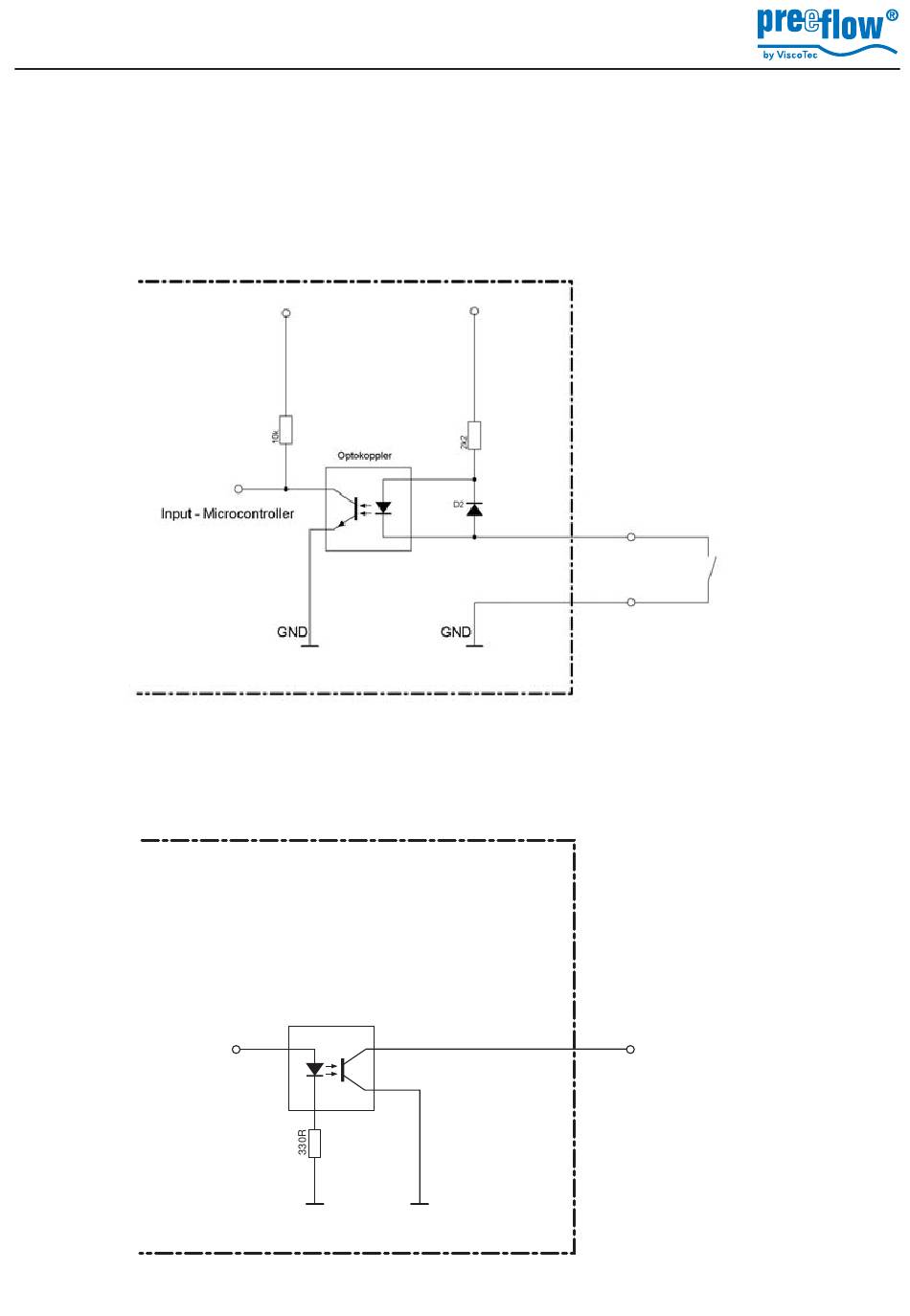

10.3 Schaltungsdiagramme:
Digitale Eingänge:
Ein Eingangssignal ist aktiv, wenn der Optokoppler eingeschaltet ist. Die Eingänge wer-
den aktiviert, wenn der Eingangspin mit dem GND-Pin kurzgeschlossen sind.
SC1200
SC1200 I/O-Port Eingang
Digitale Ausgänge:
Ist der digitale Ausgang gesetzt, so ist der Optokoppler leitend.
SC1200
Optokoppler
SC1200 I/O-Port Output
Output - Microcontroller
GND
GND
Copyright
13 / 16
©
