ELKO EP POLAND Sp. z o.o.
ul. Motelowa 21
43-400 Cieszyn
Polska
GSM: +48 785 431 024
e-mail: elko@elkoep.pl
www.elkoep.pl
Made in Czech Republic
02-207/2016 Rev.: 3

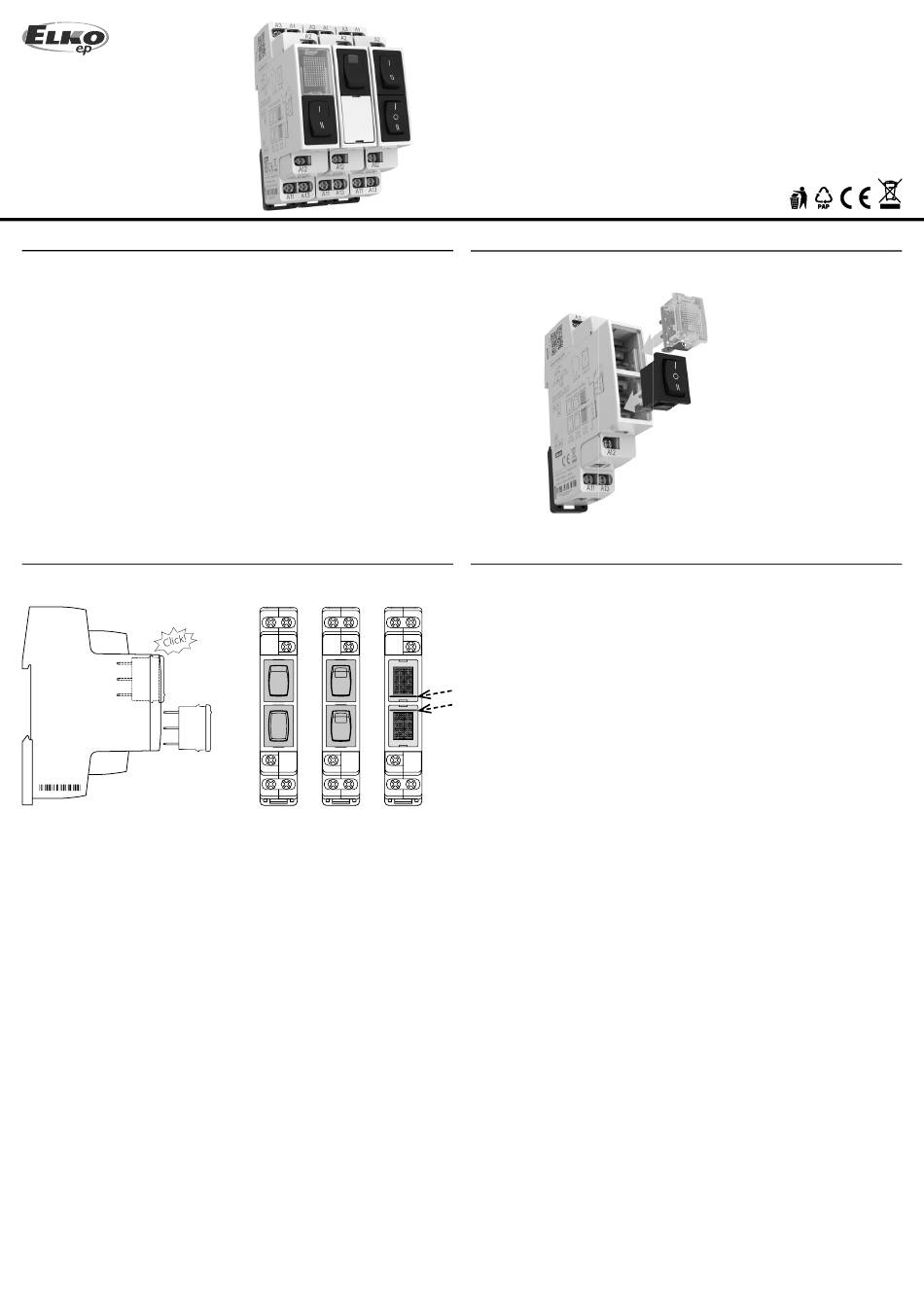

Charakterystyka
• przeznaczone do łączenia, sterowania i sygnalizacji obwodów pomocniczych i
siłowych
• USS - "Zrób sobie sam" = do podstawowego modułu można "włożyć" różne ele-
menty do łączenia i sygnalizacji
• elementy modułu USS dostarczane sąoddzielnie, gdzie pojedyncze konfi guracje
wybiera sobie użytkownik
• 16 rodzajów elementów: łączniki, przełączniki, przyciski, podświetlone przyciski,
sygnalizacja różnych kolorów włącznie migania
• elementy są wymienne kiedykolwiek (np. przy zmianie aplikacji..)
• do jednego modułu można włożyć aż 2 pozycje elementów (np. 2x przełącznik,
2x sygnalizacja lub ich kombinacja) = w porównianiu do konkurencji uoszczędze-
nie miejsca w szafi e rozdzielczej
• wykonanie 1-MODUŁOWE (90 x 17.6 x 64 mm), mocowanie na szynę DIN
• zakres temperatury pracy aparatu -20..+55 °C
• zaciski dla przewodu 2x2.5 mm
2
Montaż
A2
A3
A1
A11
A13
A12
04
1
2
3
5
6
7
0523
Pozycje elementów
Przy zajmowaniu tylko jednej pozycji w USS-ZM na drugą pozycje wkładamy zaślepke
USS-00.
Podczas montażu potrzebne jest docisnąć element łącznika lub elementu sygnalizacji
do modułu USS-ZM. W przypadku nieprawidłowego zainstalowania elementów USS-ZM
i USS-01-15 może dojść do błędnego połączenia, na podstawie czego mogą powstawać
przejściowe rezystancje.
Pozycja łączników, przełączników i sygnalizacji w modułach USS-ZM
Dla zapewnienia prawidłowej funkcji modułów USS potrzebne jest dotrzymać prawidło-
wą pozycję umieszczenia łączników, przełączników i sygnalizacji.
a) Prawidłowa pozycja włożenia elementu łączników i przełączników w elementach
USS-01-06.
b) Prawidłowa pozycja podświetlonych łączników USS-07-09.
c) Prawidłowa pozycja sygnalizacji USS-10-15. Wywyższenie potrzebne jest kierować
do środka.
Demontaż elementów USS
Urządzenia są mocno osadzone po montażu, nieprofesjonalny lub nieostrożny demon-
taż może doprowadzić do uszkodzenia.
Uwaga: Przy obciążeniu ponad 300 VA należy zabezpieczyć dostateczne chłodzenie.
, śruba M3 kombinowana głowica
a)
b)
0
1
I
0
II
USS
Moduły sterujące i sygnalizujące
Przykład zamówienia
Zbuduj sobie sam aparat USS wg potrzeb - proste i inteligentne rozwiązanie!
Ostrzeżenie
Urządzenie jest przeznaczone dla podłączeń z sieciami 1- fazowymi albo AC/DC 24 V i
c)
musi być zainstalowane zgodnie z normami obowiązującymi w danym kraju. Instalacja,
podłączenie, ustawienia i serwisowanie powinny być przeprowadzane przez wykwalifi -
kowanego elektryka, który zna funkcjonowanie i parametry techniczne tego urządzenia.
Dla właściwej ochrony zaleca się zamontowanie odpowiedniego urządzenia ochronne-
go na przednim panelu. Przed rozpoczęciem instalacji główny włącznik musi być usta-
wiony w pozycji „SWITCH OFF" oraz urządzenie musi być wyłączone z prądu. Nie należy
instalować urządzenia w pobliżu innych urządzeń wysyłających fale elektromagnetycz-
ne. Dla właściwej instalacji urządzenia potrzebne są odpowiednie warunki dotyczące
temperatury otoczenia. Należy użyć śrubokrętu 2 mm dla skonfi gurowania parametrów
urządzenia. Urządzenie jest w pełni elektroniczne-instalacja powinna zakończyć się suk-
cesem w wyniku postępowania zgodnie z tą instrukcją obsługi. Bezproblemowość użyt-
kowania urzadzenia wynika również z warunków transportu, składowania oraz sposobu
obchodzenia się z nim. W przypadku stwierdzenia jakichkolwiek wad bądź usterek, bra-
ku elementów lub zniekształcenia prosimy nie instalować urządzenia tylko skontakto-
wać się ze sprzedawcą.Produkt może być po czasie roboczym ponownie przetwarzany.
1 / 2
US
USS-ZM + USS-11 + USS-03
PL
