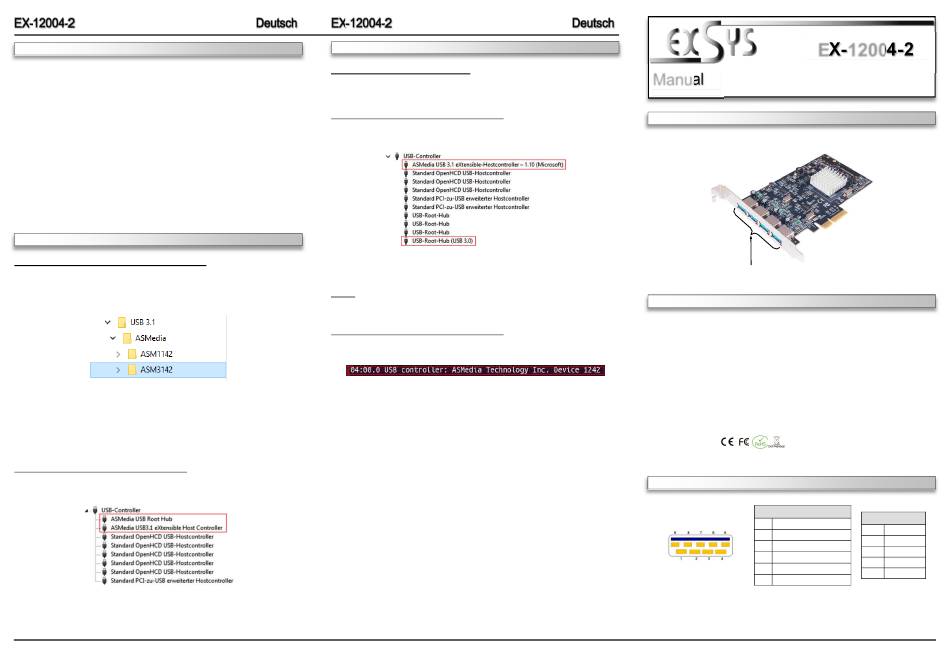

HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen
PC's gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-12004-2 geben.
Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und ziehen
Sie bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und entfernen
Sie vorsichtig das Gehäuse.
3.
Suchen Sie jetzt einen freien PCI-Express Steckplatz und stecken Sie die EX-12004-2
vorsichtig in den ausgewählten PCI-Express Steckplatz ein. Beachten Sie, das die EX-
12004-2 korrekt eingesteckt ist und das kein Kurzschluss entsteht.
4.
Danach befestigen Sie die EX-12004-2 mit einer Schraube am Gehäuse.
5.
Jetzt das Computergehäuse mit den Schrauben wieder schließen.
TREIBER INSTALLATION
Windows XP/ Vista/ 7/ Server 2003 & 2008 R2
Windows erkennt beim Start einen neuen „USB (Universal Serial Bus)-Controller". Legen Sie
nun die Treiber CD in Ihr CD-Rom Laufwerk (z.B. Laufwerk D:) ein und starten Sie das
„setup.exe" welches sich im Ordner „ASM3142" befindet (siehe Abbildung):
Folgen Sie den Installationsanweisungen und schließen Sie die Installation ab.
Windows installiert jetzt automatisch den richtigen Treiber für das jeweilige Betriebssystem.
Nach der Installation der Treiber erkennt das Betriebssystem automatisch die Karte und instal-
liert diese.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller" folgende
Einträge sehen:
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.
2
TREIBER INSTALLATION
Windows 8.x/ 10/ Server 2012 R2
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem die EX-12004-2 automa-
tisch und installiert diesen.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller" folgende
Einträge sehen:
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.
Linux
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem die EX-12004-2 automa-
tisch und installiert diesen.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Jetzt müssten Sie folgenden Eintrag sehen:
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.
3
EX-12004-2
Manual
Vers. 1.0 / 13.08.19
LAYOUT
P1-P4: 4x external USB 3.1 (Gen2) A-Port
DESCRIPTION & TECHNICAL INFORMATION
The EX-12004-2 is a plug & play high-speed USB 3.1 (Gen2) expansion card for the PCI-
Express Bus. The EX-12004-2 provides 4 external ports with 900mA power. There support the
full power of 900mA at the four external ports, without the extra power from the PC power
supply. It uses data transfer rates up to 10Gbit/s. The EX-12004-2 design fully utilize the ASMe-
dia chipset, which represents the latest in super speed+ USB 3.1 interface technology. In
combination with the fast PCI-Express Bus it provides a secure and very high data transfer on
each single port. It supports all PCI-Express slots x4 to x16. It supports all USB connections
from 1.1 to 3.1.
Compatibility:
PCI-Express x4 to x16
Operating System:
Windows XP/ Vista/ 7/ 8.x/ 10/ Server 2003 & 2008R2 & 2012R2/ Linux
Connectors:
4x USB 3.1 (Gen2) A-Port external
Extent of delivery:
EX-12004-2, Driver CD, Manual
Certificates:
CONNECTORS
P1-P4:
USB 3.1 Pin's
Pin
Signal
5
SSTX+
6
SSTX-
7
GND
8
SSRX+
9
SSRX-
4
USB 2.0 Pin's
Pin
Signal
1
VCC
2
DATA-
3
DATA+
4
GND
