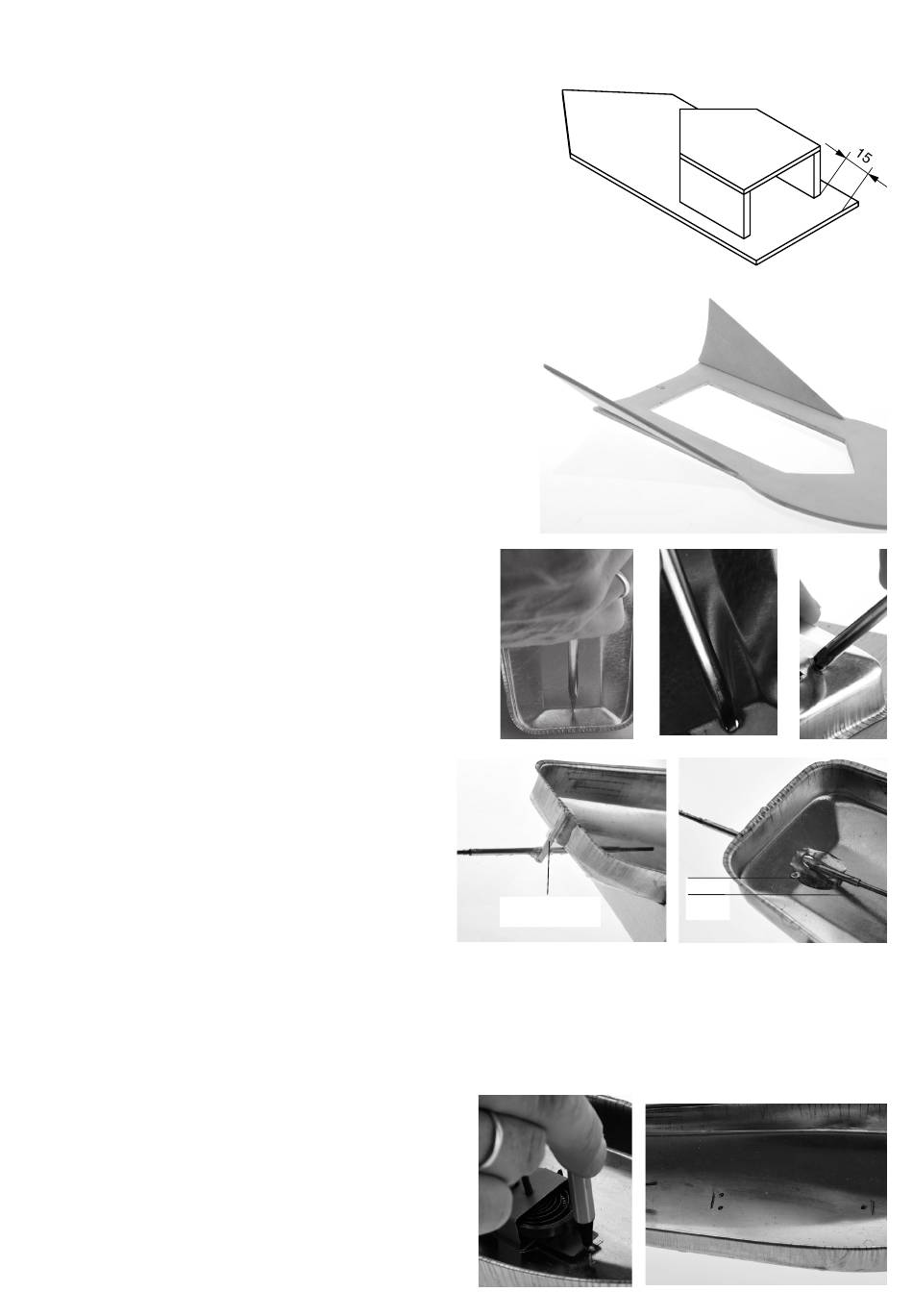

6. Kajüte von der Hinterkante der Abdeckung ca. 15 mm ein-
gerückt, ausgemittelt auf die Abdeckung leimen.
7. Seitenflügel auf das Deck leimen. Hierzu die Unterkante
anschrägen. Die Schrägstellung ist beliebig und von jedem
selbst vorzunehmen.
Hinweis: Während dem Trocknen Seitenflügel fixieren!
8. Mitte im unteren Bereich des schrägen Hecks markieren.
Den Rumpf so anheben, dass das Heck fast eben auf einer
weichen Unterlage (Sperrholzplatte) aufliegt.
Mit einem Vorstecher (Ahle) nach Abbildung den markierten
Mittelpunkt durchstechen. Durch Drehen der Ahle das Loch
soweit von beiden Seiten aufreiben, bis das Messingrohr
durchpasst.
9. Vom Messingrohr (6) ein Stück mit 25 mm ablängen. Alle
Rohrenden innen und aussen entgraten.
Das lange Rohr (ca. 75mm) in die Öffnung stecken und
hinten ca. 50mm überstehen lassen. Innen steht das Rohr ca.
10mm vom Blechboden ab.
Rohr mit 2-Komponentenkleber dicht in den Rumpf kleben.
Von aussen das kurze 25mm-Rohr ausgemittelt bündig zur
Rumpfoberkante ankleben und mit dem langen Rohr am
Schnittpunkt verkleben.
Hinweis: Bootsrumpf auf den Ständer abstellen!
Klebung gut trocknen lassen (Angaben des
Herstellers beachten!)!
10. Messingrundstange (7) auf ca. 140 mm Länge kürzen.
Enden sauber entgraten.
Rundstange durch das Rohr schieben und innen ca. 20-25
mm aus dem Rohr herausstehen lassen. Schlauchzuschnitt
(9) auf die Antriebswelle vom Motor (5) stecken. Motor im
Anschluss an die Welle ausgemittelt auf den Bootsrumpf
legen und Schraublöcher und Endpunkte der Blechkante
markieren.
Hinweis: Der Motor ist mehr zum Bug (nach vorne) gela-
gert.
D109427#1
BAUANLEITUNG
25mm-Rohr
10mm
3
