4. Zweifarbige Anzeigen
Im RECALL Modus leuchtet die entsprechende LED rot, wenn ein PGM (Preset) abgerufen wird.
Im EDIT Modus leuchten diese LED blau, um den Ein / Aus Status des Loops anzuzeigen.
5. 9V OUT
Die sechs 9V OUT Buchsen sind über eine "Daisy-Chain" mit der 9V IN Eingangsbuchse verbunden.
Alle akzeptieren 5,5 x 2,1 mm Hohlstecker mit Minus am Mittelkontakt.
6. OUTPUT
Das Signal vom Instrument wird an dieser Buchse ausgegeben.
7. ANZEIGEFENSTER
Dieses zeigt die Nummer der Bank oder andere Informationen an.
8. R1
Return-Buchse für Loop 1. R2 - R6 sind die Return-Buchsen für Loops 2 - 6.
9. S1
Send-Buchse für Loop 1. S2 - S6 sind die Send-Buchsen für Loops 2 - 6.
10. INPUT
Eingangsbuchse. Schließen Sie hier Ihr Instrument an.
11. 9V IN
Buchse für die 9VDC Gleichstromversorgung über einen 5,5 x 2,1 mm Hohlstecker mit Minus am
Mittelkontakt.

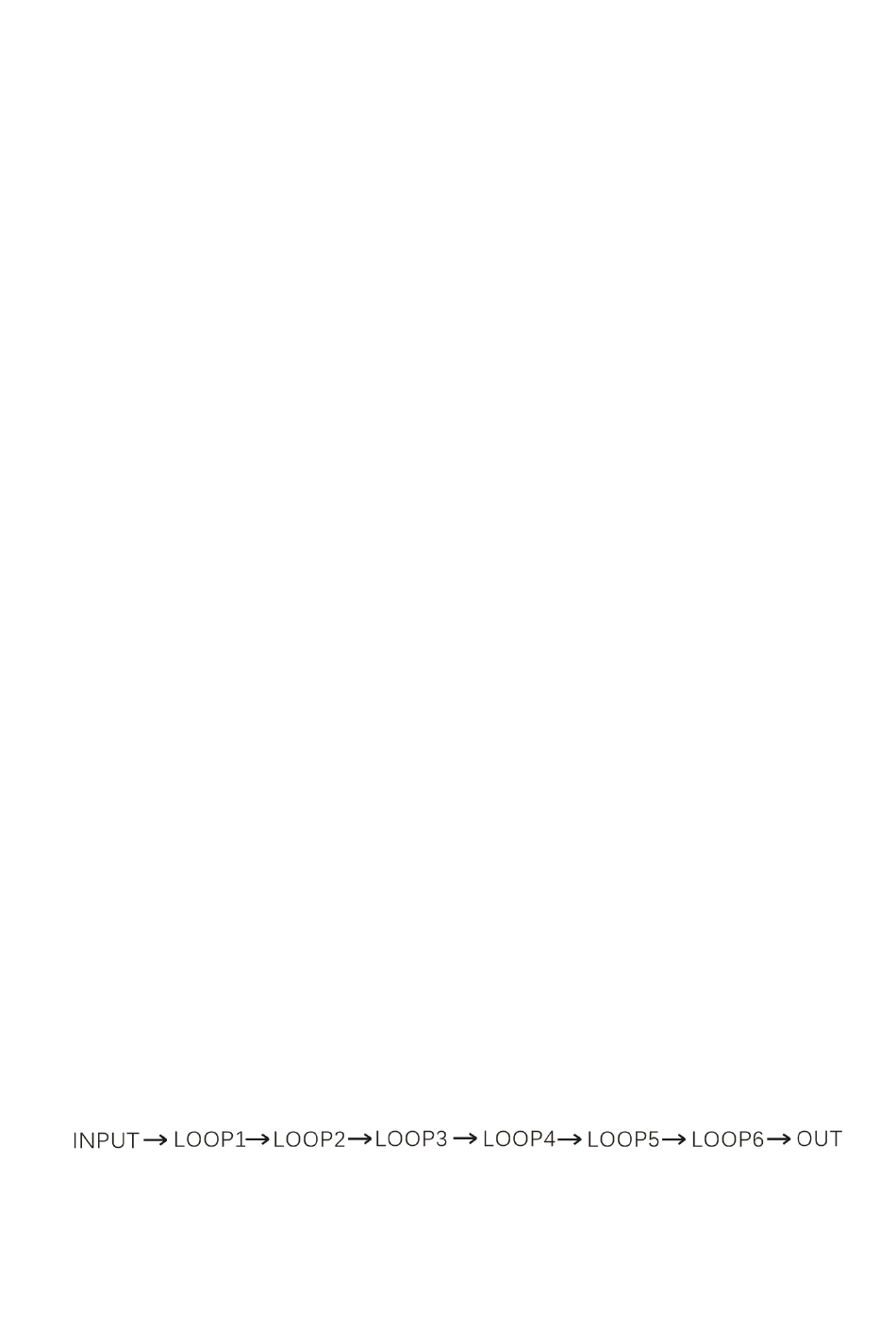

- Signalpfad
- Ein Programm abrufen (RECALL)
Im RECALL Modus können Sie gespeicherte Programme durch Drücken der PGM Schalter abrufen. Die
entsprechenden LED leuchten dabei rot.
Halten Sie den BANK Schalter für 2 Sekunden gedrückt, um in den EDIT Modus umzuschalten. Die
rote PGM Anzeige erlischt.
