6. 9V DC IN
DC Eingangsbuchse. Schließen Sie hier ein externes 9VDC Netzteil mit Minus am Mittelkontakt an.
7. 9V DC OUT
Die beiden DC Ausgangsbuchsen sind intern mit der DC Eingangsbuchse verbunden. Wenn diese für
die Stromversorgung anderer Geräte verwendet werden, muss der Umschalter für die
Stromversorgung auf der EXT.DC Stellung stehen.
8. MIDI Ausgang
Die MIDI Befehle werden über diese 5-Pin MIDI Buchsen ausgegeben. Die beiden Buchsen sind
parallel geschaltet.

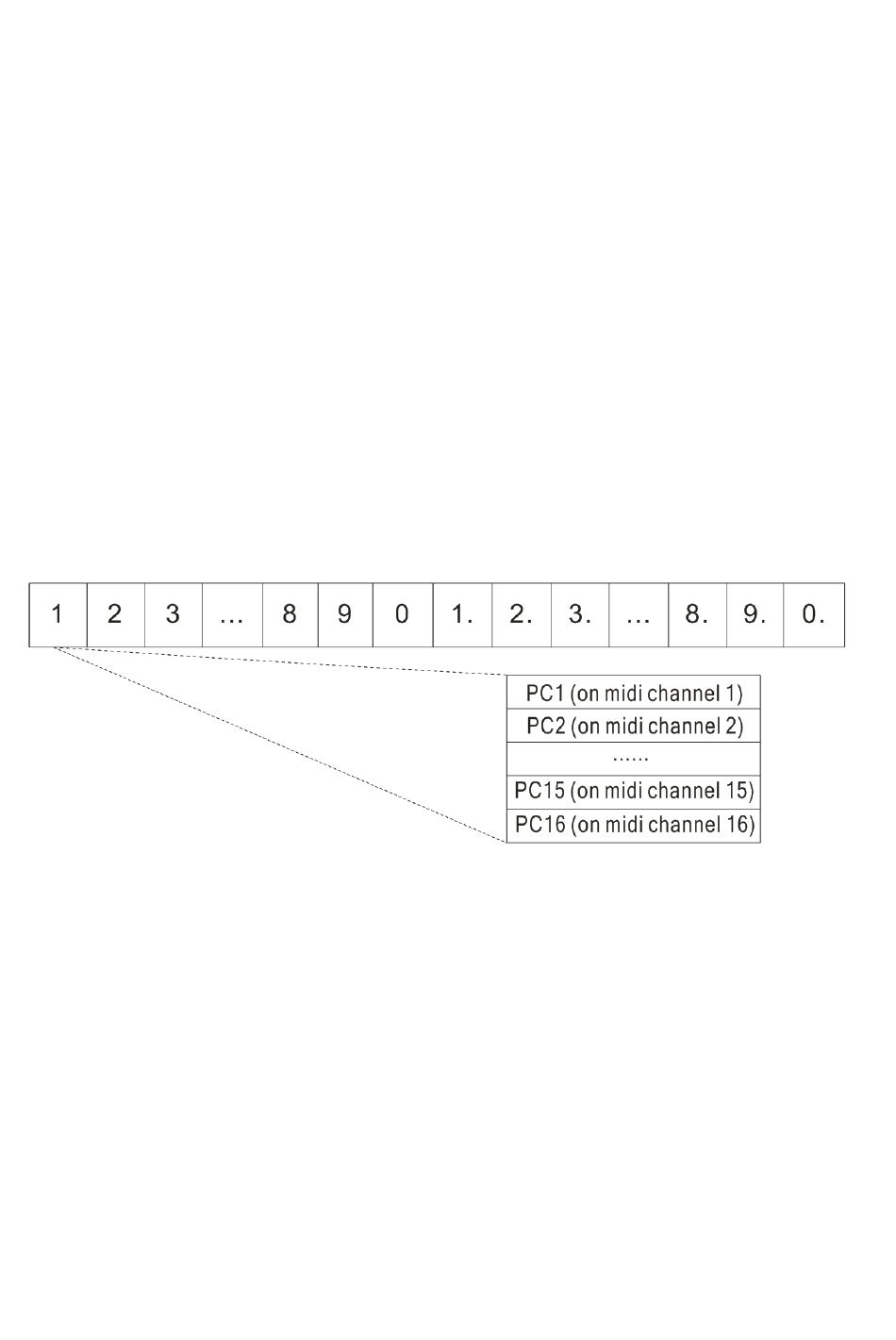

2 – Organisation der Presets
Im Gecko stehen insgesamt 20 Presets zur Verfügung. Presets 1 – 10 werden als "1", "2", "3"... "0"
angezeigt,
Presets 11 – 20 werden als "1.", "2.", "3." ... "0." angezeigt. Jedes Preset enthält 16 Program Change
(PC) Nummern in 16 MIDI Kanälen.
3 – Betriebsmodi
Es stehen drei Betriebsmodi zur Verfügung: Preset Pick Modus (Auswahl), Preset Immediate Modus
(Sofort) und Direkt-Modus.
Preset Auswahl-Modus – Setup-Code "E1". Der Preset-Bereich der Anzeige zeigt die Nummer des
Preset an. Die AUF / AB Schalter wählen das Preset aus, aber die PC# im Preset wird erst gesendet,
wenn der "OK" Schalter gedrückt wird. Hinweis: Nur die PC1# auf MIDI Kanal 1 wird im Fenster
angezeigt.
Preset Sofort-Modus – Setup-Code "E2". Der Preset-Bereich der Anzeige zeigt die Nummer des Preset
an. Die AUF / AB Schalter wählen das Preset aus und die PC# wird sofort gesendet. Hinweis: Nur die
PC1# auf MIDI Kanal 1 wird im Fenster angezeigt.
Direkt-Modus – Setup-Code "E3". Der Preset-Bereich der Anzeige zeigt "d". Die AUF / AB Schalter
wählen die PC# aus, die sofort auf allen 16 MIDI Kanälen gesendet wird.
