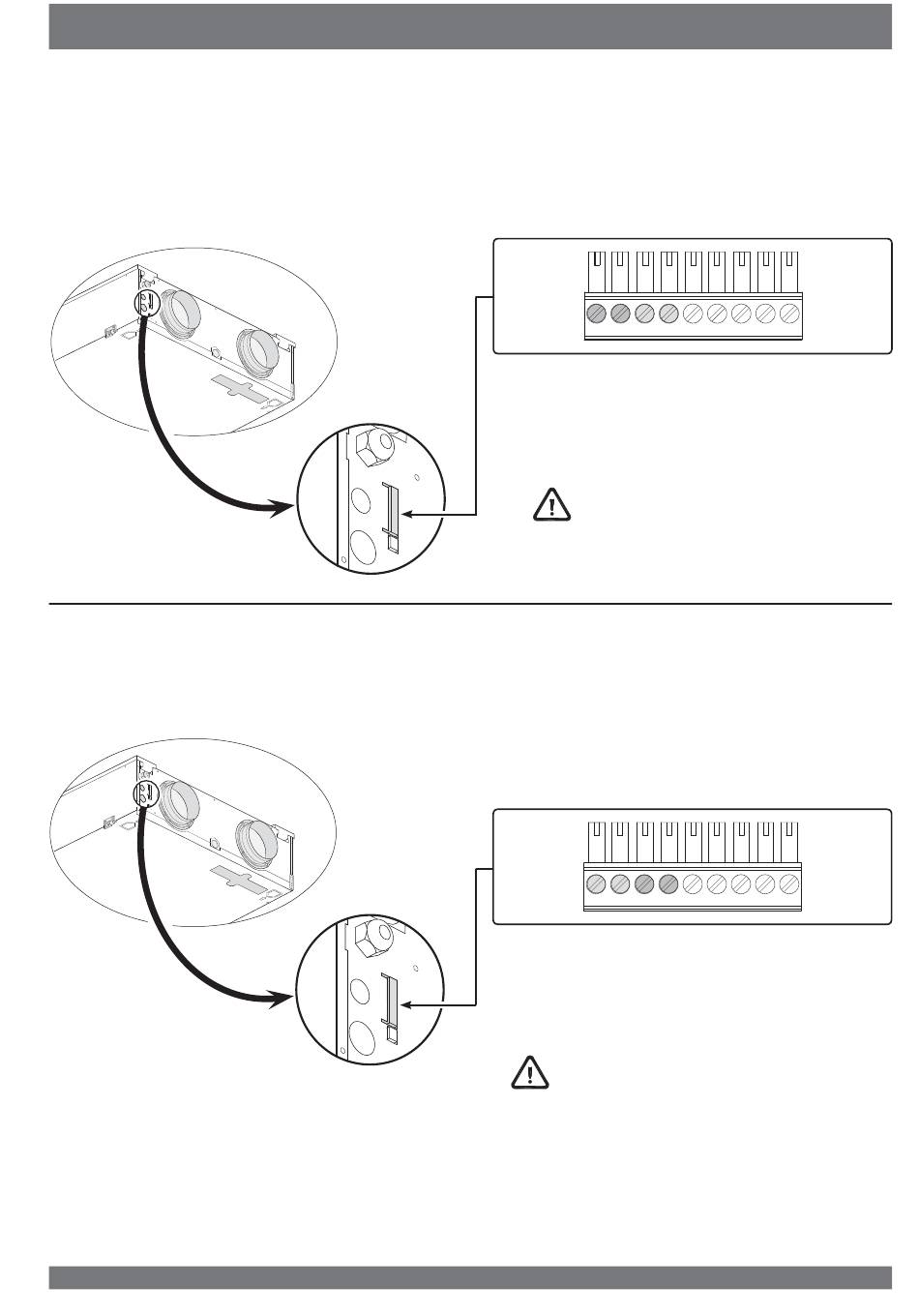

9.8 Anschluss des externer Schaltkontakts
An den Renovent Sky Plus kann ein externer Schaltkontakt
(z.B. Schalter oder Relaiskontakt) angeschlossen werden.
9.9 Anschluss an 0-10V - Eingang
An den Renovent Sky Plus kann eine externe Einrichtung mit
0-10 Volt-Steuerung angeschlossen werden.
Kapitel 9 Elektroanschlüsse Zubehörteile
Renovent Sky 150 Rev. H
Wenn noch ein zweiter Eingang als externer Schaltkontakt
notwendig ist, können erforderlichenfalls der Anschluss Nr. 3
und Nr. 4 umprogrammiert werden.
1 2 3 4
Verbindung Nr. 1 und Nr. 2 Standard externer Schaltkon-
takt, Nr. 3 und Nr. 4 sind optional. Verbindung kann auch
als externe Schaltkontakt verwendet werden.
Schrittnummer umstellen 16, 17 & 18 (§11)
Die Anschlüsse X15-3 und X15-4 sind standardmäßig als
0-10V-Eingang eingestellt. Dieser ist standardmäßig aktiviert.
3 4
1 2
Klemme Nr. 3 und Nr. 4 Standard 0-10 Volt-Eingang, Nr. 1
und Nr. 2 sind optional Anschluss kann auch als 0-10 Volt-
Eingang verwendet werden.
Schrittnummer 19, 20 & 21 umstellen (§11)
5 6 7 8 9
5 6 7 8 9
