Darstellung - Brink Renovent Sky 150 Installationsvorschriften

3.4

Darstellung

15
14
13
12
11
10
23

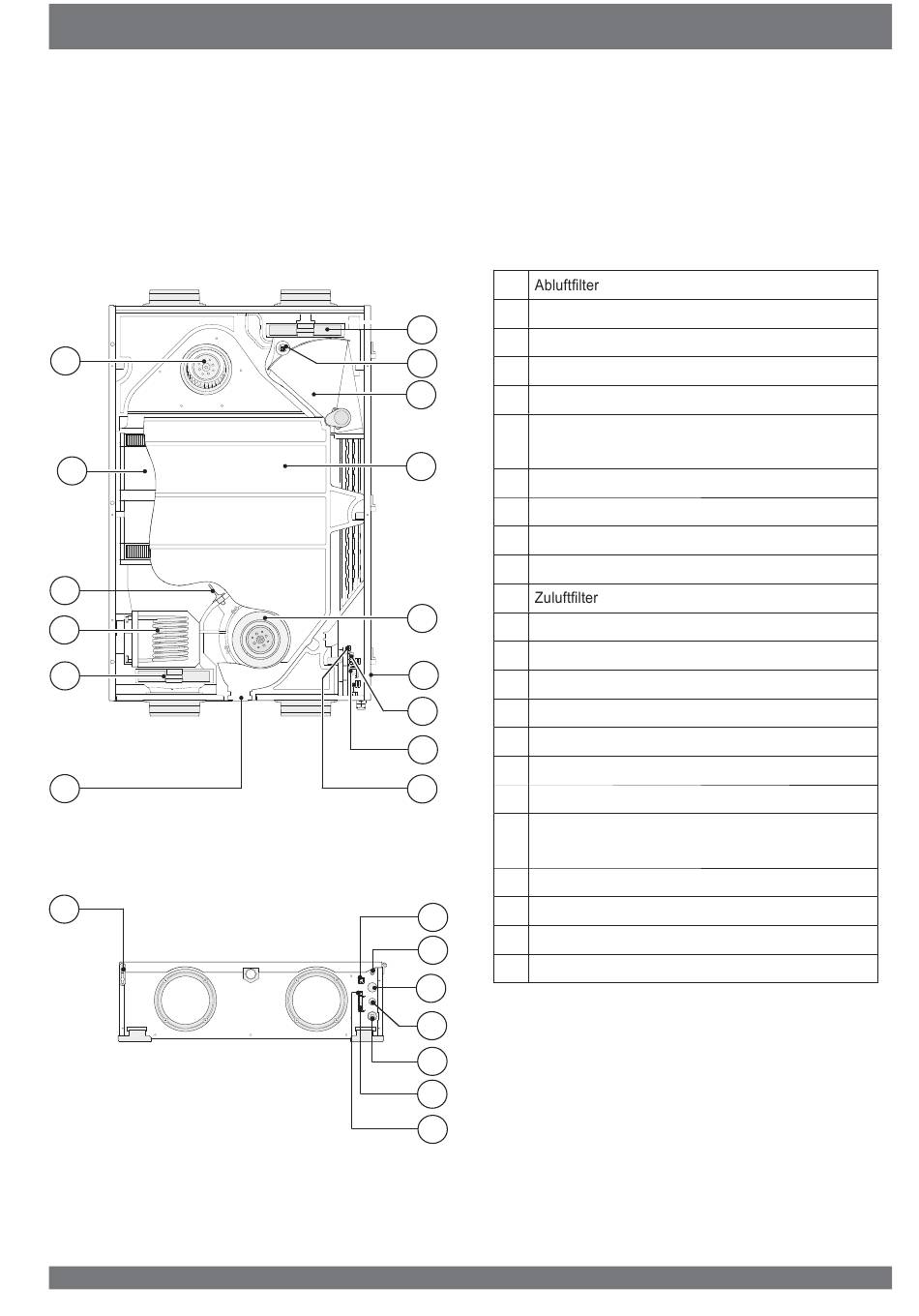

Kapitel 3 Ausführung
1
2 Raumlufttemperaturfühler
1
3 Bypass
2
4 Kondensatbehälter
3
5 Abluftventilator
6
4
7 X14-Steckverbindung
8 Steuerplatine
9 X4-Steckverbindung
10 Kondensatablauf
11
5
12 Vorheizregister
13 Außentemperaturfühler
6
14 Wärmetauscher
7
15 Zuluftventilator
16 Modularstecker Stufenschalter
8
17 Serviceanschluss
9
18 Durchführung Niederspannunskabel
19
20 Netzkabel 230 V.
21 9-polige Steckverbindung (nur bei Plus-Ausführung
16
22 eBUS-Stecker
17
23
18
19
20
21
22
Renovent Sky 150 Rev. H
Sicherheitsschraube Frontplatte
(montiert in Frontplatte)
Durchführung 230V Kabel Nachheizregister oder
zusätzliches Vorheizregister
Absturzsicherung Frontplatte
7
