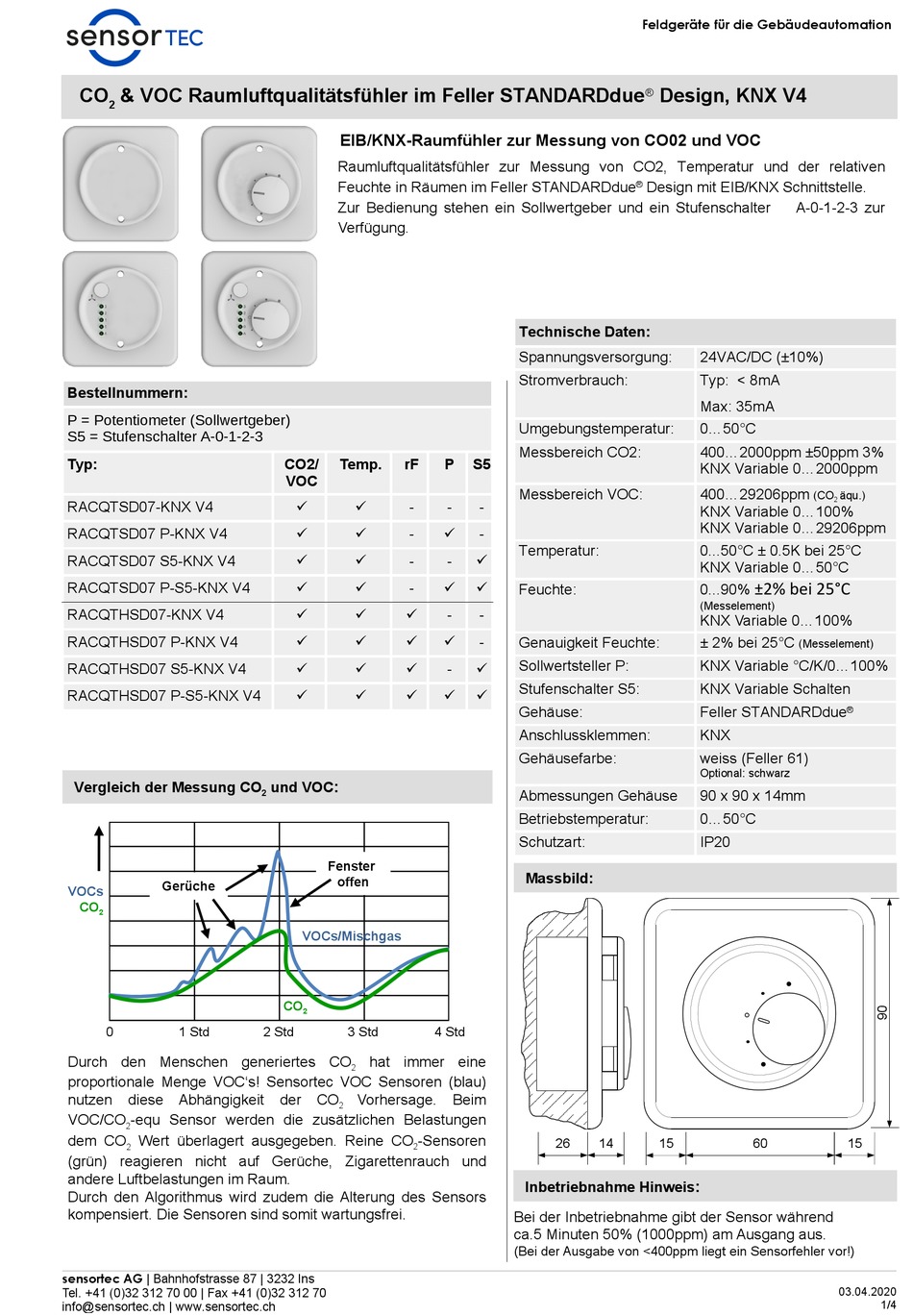

Sensortec RACQTSD07-KNX V4 Installationsanleitung

CO & VOC Raumluftqualitätsfühler im Feller STANDARDdue
2
Bestellnummern:
P = Potentiometer (Sollwertgeber)
S5 = Stufenschalter A-0-1-2-3
Typ:
RACQTSD07-KNX V4
RACQTSD07 P-KNX V4
RACQTSD07 S5-KNX V4
RACQTSD07 P-S5-KNX V4
RACQTHSD07-KNX V4
RACQTHSD07 P-KNX V4
RACQTHSD07 S5-KNX V4
RACQTHSD07 P-S5-KNX V4
Vergleich der Messung CO
Gerüche
VOCs
CO
2
0 1 Std
Durch den Menschen generiertes CO
proportionale Menge VOC's! Sensortec VOC Sensoren (blau)
nutzen diese Abhängigkeit
VOC/CO -equ Sensor werden die zusätzlichen Belastungen
2
dem CO Wert überlagert ausgegeben. Reine CO
2
(grün) reagieren nicht auf Gerüche, Zigarettenrauch und
andere Luftbelastungen im Raum.
Durch den Algorithmus wird zudem die Alterung des Sensors
kompensiert. Die Sensoren sind somit wartungsfrei.
sensortec AG | Bahnhofstrasse 87 | 3232 Ins
Tel. +41 (0)32 312 70 00 | Fax +41 (0)32 312 70
info@sensortec.ch | www.sensortec.ch
EIB/KNX-Raumfühler zur Messung von CO02 und VOC

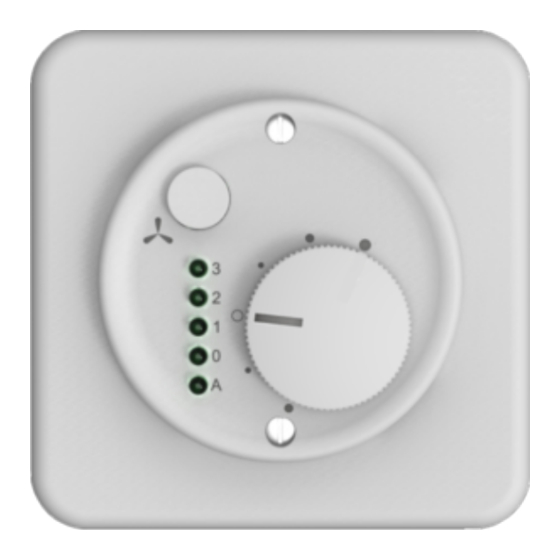

Raumluftqualitätsfühler zur Messung von CO2, Temperatur und der relativen
Feuchte in Räumen im Feller STANDARDdue
Zur Bedienung stehen ein Sollwertgeber und ein Stufenschalter
Verfügung.
CO2/ Temp. rF
VOC
  -
  -
  -
  -
  
  
  
  
:
und VOC
2
Fenster
offen
VOCs/Mischgas
CO
2
2 Std 3 Std
hat immer eine
2
der CO Vorhersage.
2
-Sensoren
2
Technische Daten:
Spannungsversorgung:
Stromverbrauch:
Umgebungstemperatur:
Messbereich CO2:
P S5
Messbereich VOC:
- -
 -
Temperatur:
- 
 
Feuchte:
- -
 -
Genauigkeit Feuchte:
Sollwertsteller P:
- 
Stufenschalter S5:
 
Gehäuse:
Anschlussklemmen:
Gehäusefarbe:
Abmessungen Gehäuse
Betriebstemperatur:
Schutzart:
Massbild:
4 Std
Beim
26 14
Inbetriebnahme Hinweis
Bei der Inbetriebnahme gibt der Sensor während
ca.5 Minuten 50% (1000ppm) am Ausgang aus.
(Bei der Ausgabe von <400ppm liegt ein Sensorfehler vor!)
Feldgeräte für die Gebäudeautomation
Design, KNX V4
®
Design mit EIB/KNX Schnittstelle.
®
A-0-1-2-3 zur
24VAC/DC (±10%)
Typ: < 8mA
Max: 35mA
0...50°C
400...2000ppm ±50ppm 3%
KNX Variable 0...2000ppm
400...29206ppm
KNX Variable 0...100%
KNX Variable 0...29206ppm
0...50°C ± 0.5K bei 25°C
KNX Variable 0...50°C
±2% bei 25°C
0...90%
(Messelement)
KNX Variable 0...100%
± 2% bei 25°C
(Messelement)
KNX Variable °C/K/0...100%
KNX Variable Schalten
Feller STANDARDdue
KNX
weiss (Feller 61)
Optional: schwarz
90 x 90 x 14mm
0...50°C
IP20
60
:
(CO äqu.)
2
®
15
03.04.2020
1/4
