Kabeltyp
kurzes schwarzes Batteriekabel
kurzes schwarzes Batteriekabel
kurzes schwarzes Batteriekabel
kurzes schwarzes Batteriekabel
kurzes schwarzes Batteriekabel
kurzes schwarzes Batteriekabel
kurzes schwarzes Batteriekabel
kurzes schwarzes Batteriekabel
kurzes schwarzes Batteriekabel
kurzes schwarzes Batteriekabel
kurzes schwarzes Batteriekabel
kurzes schwarzes Batteriekabel
ONLITE central eBox, Montageanleitung 3.0 | 03.2019 | de
9.
Jeweils eine Batterie in die Mitte der Batteriefächer stellen.
Hinweise
i
·
Die Anschlüsse der Batterien zeigen nach vorne.
·
Der Minuspol der Batterie zeigt auf die linke Seite, der Pluspol auf die
rechte Seite.

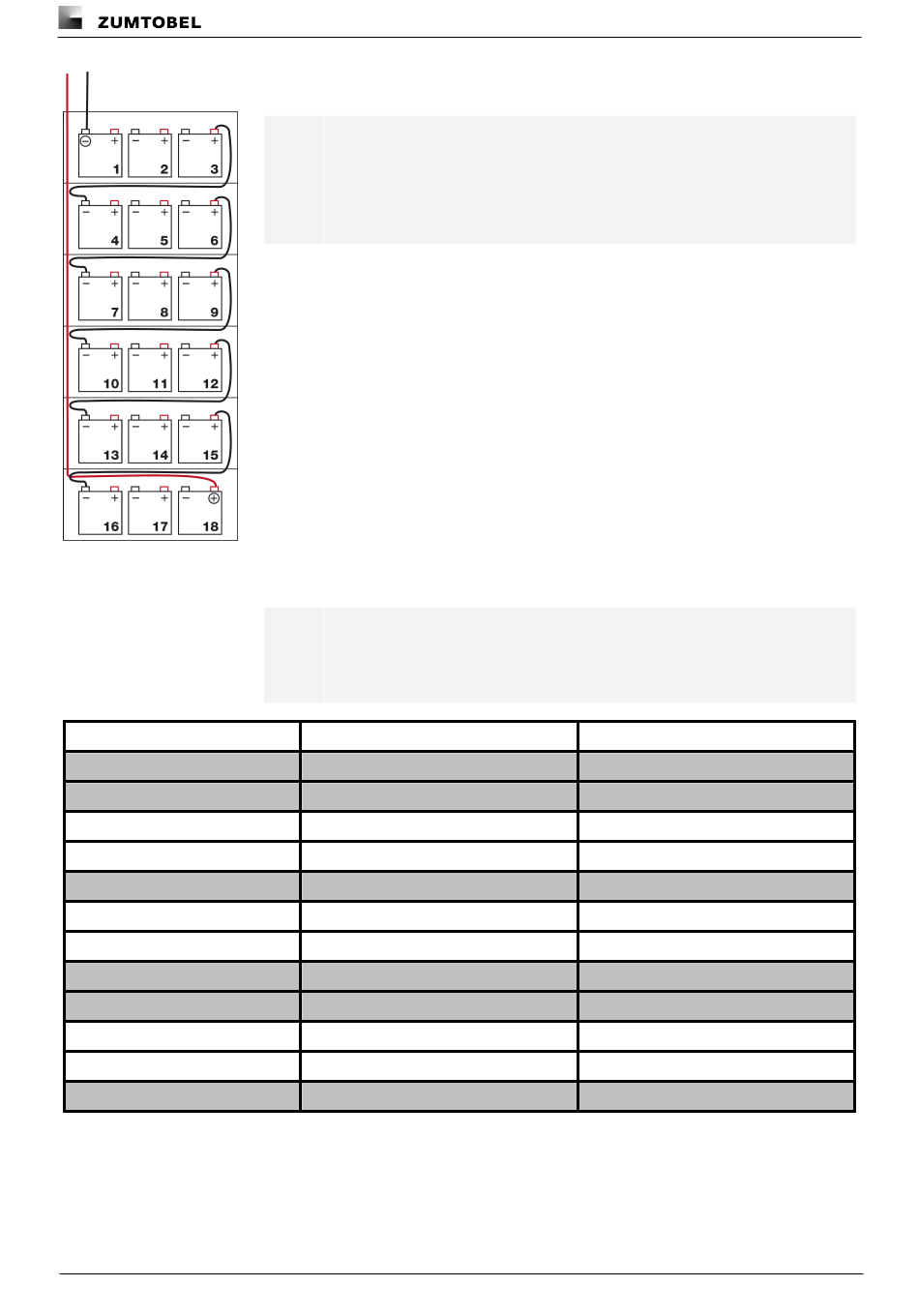

10. Batterien gemäß Abbildung nummerieren.
11. Batterien untereinander wie folgt verbinden:
Hinweis
i
Der Pluspol des Batteriekabels ist mit einem roten, der Minuspol mit
einem schwarzen Schrumpfschlauch gekennzeichnet.
von
Pluspol der Batterie 1
Pluspol der Batterie 2
Pluspol der Batterie 4
Pluspol der Batterie 5
Pluspol der Batterie 7
Pluspol der Batterie 10
Pluspol der Batterie 11
Pluspol der Batterie 13
Pluspol der Batterie 14
Pluspol der Batterie 16
Pluspol der Batterie 17
Pluspol der Batterie 8
12. Kabelverbindungen auf festen Sitz prüfen.
13. Installationsdatum auf dem mitgelieferten schwarz-silbrigen Aufkleber
eintragen, unterschreiben und den Aufkleber im Hauptverteiler gut sichtbar
anbringen.
Montage und Installation
zu
Minuspol der Batterie 2
Minuspol der Batterie 3
Minuspol der Batterie 5
Minuspol der Batterie 6
Minuspol der Batterie 8
Minuspol der Batterie 11
Minuspol der Batterie 12
Minuspol der Batterie 14
Minuspol der Batterie 15
Minuspol der Batterie 17
Minuspol der Batterie 18
Minuspol der Batterie 9
55
