Kabeltyp
kurzes schwarzes Batteriekabel
kurzes schwarzes Batteriekabel
kurzes schwarzes Batteriekabel
kurzes schwarzes Batteriekabel
kurzes schwarzes Batteriekabel
kurzes schwarzes Batteriekabel
kurzes schwarzes Batteriekabel
kurzes schwarzes Batteriekabel
kurzes schwarzes Batteriekabel
kurzes schwarzes Batteriekabel
kurzes schwarzes Batteriekabel
kurzes schwarzes Batteriekabel
ONLITE central eBox, Montageanleitung 3.0 | 03.2019 | de
9.
Jeweils eine Batterie in die Mitte der Batteriefächer stellen.
Hinweise
i
·
Die Anschlüsse der Batterien zeigen nach vorne.
·
Der Pluspol der Batterie zeigt auf die linke Seite, der Minuspol auf die
rechte Seite.

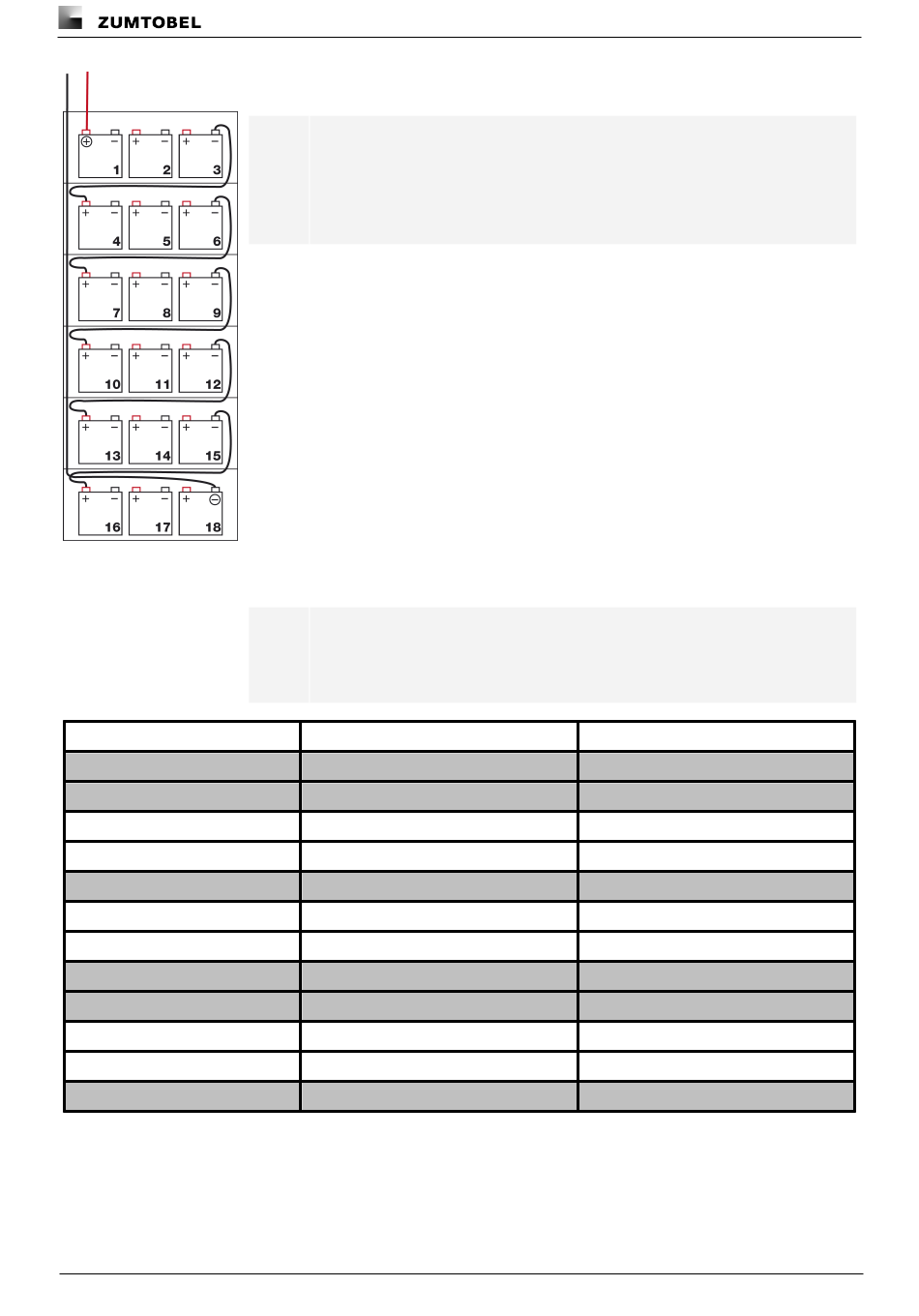

10. Batterien gemäß Abbildung nummerieren.
11. Batterien untereinander wie folgt verbinden:
Hinweis
i
Der Pluspol des Batteriekabels ist mit einem roten, der Minuspol mit
einem schwarzen Schrumpfschlauch gekennzeichnet.
von
Minuspol der Batterie 1
Minuspol der Batterie 2
Minuspol der Batterie 4
Minuspol der Batterie 5
Minuspol der Batterie 7
Minuspol der Batterie 10
Minuspol der Batterie 11
Minuspol der Batterie 13
Minuspol der Batterie 14
Minuspol der Batterie 16
Minuspol der Batterie 17
Minuspol der Batterie 8
12. Kabelverbindungen auf festen Sitz prüfen.
13. Installationsdatum auf dem mitgelieferten schwarz-silbrigen Aufkleber eintragen,
unterschreiben und den Aufkleber im Hauptverteiler gut sichtbar anbringen.
Montage und Installation
zu
Pluspol der Batterie 2
Pluspol der Batterie 3
Pluspol der Batterie 5
Pluspol der Batterie 6
Pluspol der Batterie 8
Pluspol der Batterie 11
Pluspol der Batterie 12
Pluspol der Batterie 14
Pluspol der Batterie 15
Pluspol der Batterie 17
Pluspol der Batterie 18
Pluspol der Batterie 9
51
