6.
5.8

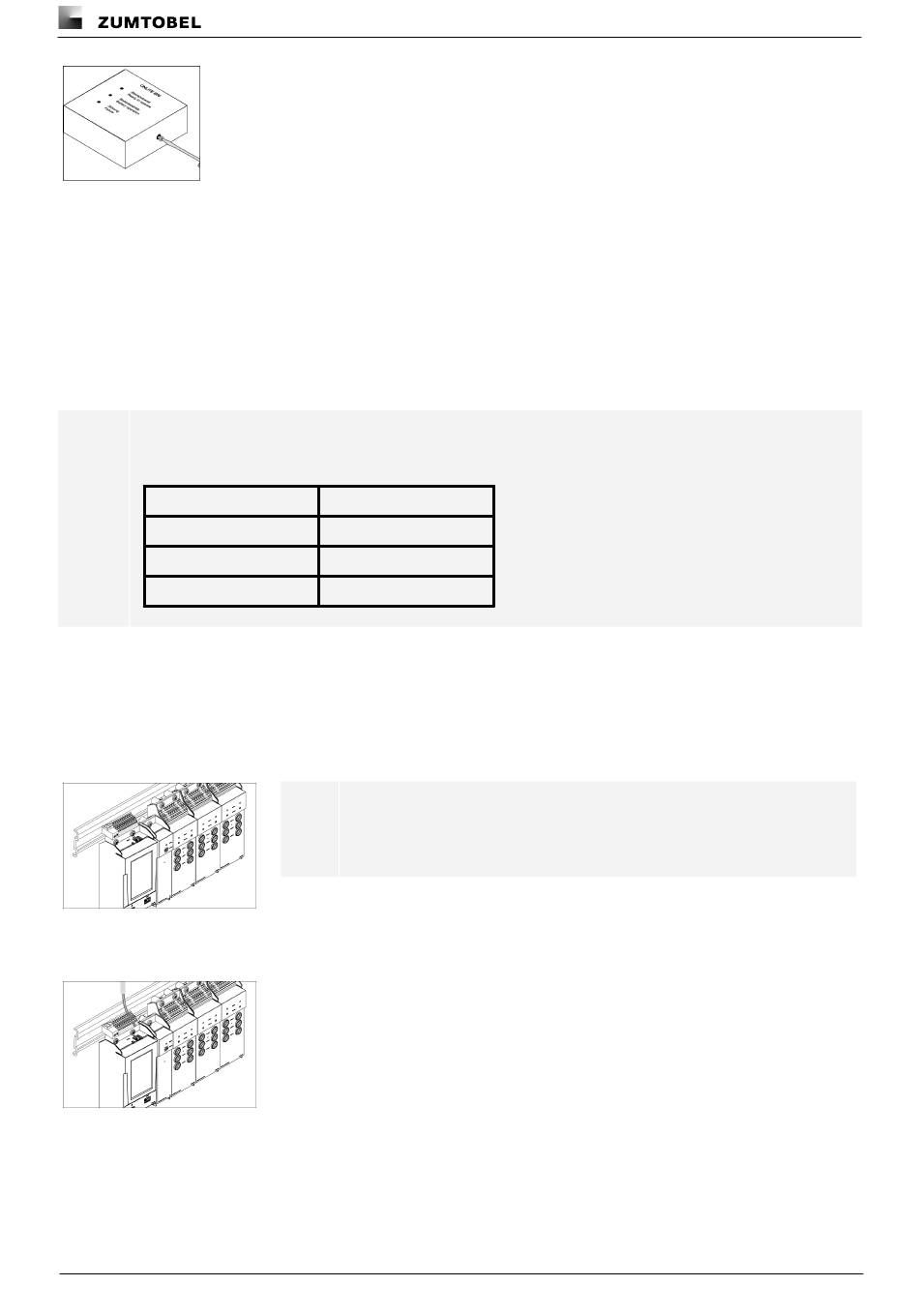

Anschluss des Not-Aus-Schalters
Einsatzbereich
Bei Betätigung des Not-Aus-Schalters wird die Versorgung aller Subverteiler unterbrochen. Alle Ausgangskreise
sowie die Leitungen zu den externen Subverteilern sind in spannungsfreiem Zustand. Bei Auslieferung ist der Not-
Aus-Schalter gebrückt.
Die Verwendung des Not-Aus-Schalters ist optional.
Hinweis
i
Beim Anschließen des Not-Aus-Schalters sind folgende technische Daten zu beachten:
Schleifenwiderstand
Leiterquerschnitt
Spannung
Konstantstrom
Not-Aus-Schalter anschließen
Voraussetzung:
— Not-Aus-Schalter ist gemäß den Plänen für die Installation vor Ort verbaut.
ONLITE central eBox, Montageanleitung 3.0 | 03.2019 | de
Gerätedeckel mit Schrauben rechts und links vom Gehäuse fixieren.
maximal 100 Ω
0,75 – 2,5 mm²
maximal 12 V
10 mA
Hinweis
i
Im Hauptverteiler befindet sich oberhalb der Hauptverteiler-
Zentraleinheit (ONLITE central eBox CPU) der Klemmenblock -1X2.
1.
Drahtbrücke zwischen den Klemmen EO und EO entfernen.
2.
Kabel, das mit dem Klemmenblock verbunden wird, an der
Zugentlastungsschiene und der Kabelabfangschiene fixieren.
3.
Leitung des Not-Aus-Schalters mit den Klemmen EO und EO verbinden.
Montage und Installation
