Batterien mit einer Kapazität von 12 Ah anschließen
Voraussetzungen:
– Bauseitige Netzsicherung ist geöffnet.
– Batteriesicherungen 3F3 und 3F4 auf der Ladeeinrichtung sind entfernt.
– Schraubkappen der Batteriesicherungen 3F3 und 3F4 sind auf den Sicherungssockeln montiert.
– Folgende Batteriekabel sind bereits angeschlossen (Auslieferungszustand):
wo
auf der Ladeeinrichtung ONLITE central
eBox BCU an der Klemme BAT.-
auf der Ladeeinrichtung ONLITE central
eBox BCU an der Klemme BAT.+
– Die mittleren schwarzen Batteriekabel, mit denen Batterien in unterschiedlichen Batteriefächern miteinander
verbunden werden, sind bereits im Schrank unterhalb der Batteriefächer montiert.
ONLITE central eBox, Montageanleitung 3.0 | 03.2019 | de
Kabeltyp
langes schwarzes Batteriekabel
langes rotes Batteriekabel
1.
Jeweils 2 Batterien in jedes Batteriefach stellen.
Hinweise
i
·
Die Anschlüsse der Batterien zeigen nach vorne.
·
Der Pluspol der Batterie zeigt auf die linke Seite, der Minuspol auf die
rechte Seite.
·
Die restlichen 6 Batterien werden erst später in die Batteriefächer
gestellt.
2.

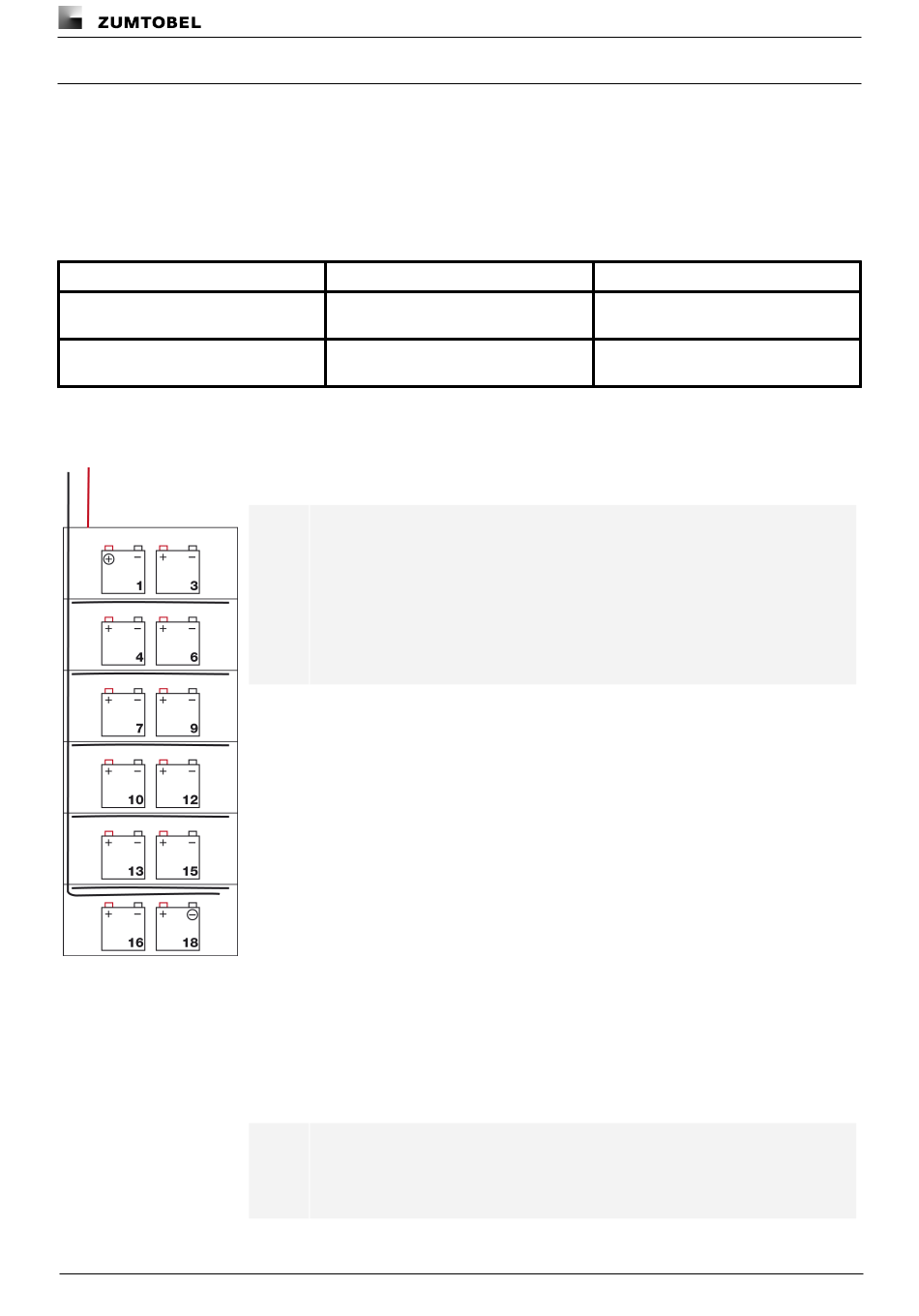

Batterien gemäß Abbildung nummerieren.
3.
Pluspol der Batterie 1 mit dem Plusaufkleber kennzeichnen.
4.
Minuspol der Batterie 18 mit dem Minusaufkleber kennzeichnen.
5.
Rotes Batteriekabel, das bereits auf der Ladeeinrichtung an der Klemme BAT.+
angeschlossen ist, mit dem Pluspol der Batterie 1 verbinden.
6.
Langes schwarzes Batteriekabel, das bereits auf der Ladeeinrichtung an der
Klemme BAT.- angeschlossen ist, mit dem Minuspol der Batterie 18 verbinden.
7.
Batterien untereinander wie folgt verbinden:
Hinweis
i
Der Pluspol des Batteriekabels ist mit einem roten, der Minuspol mit
einem schwarzen Schrumpfschlauch gekennzeichnet.
Montage und Installation
Länge (in mm)
1 800
1 800
49
