HP Designjet 10000s Serie Installationshandbuch

HP Designjet 10000s Serie Installationshandbuch

Vorschau ausblenden Andere Handbücher für Designjet 10000s Serie:

Werbung

Quicklinks

Diese Anleitung herunterladen

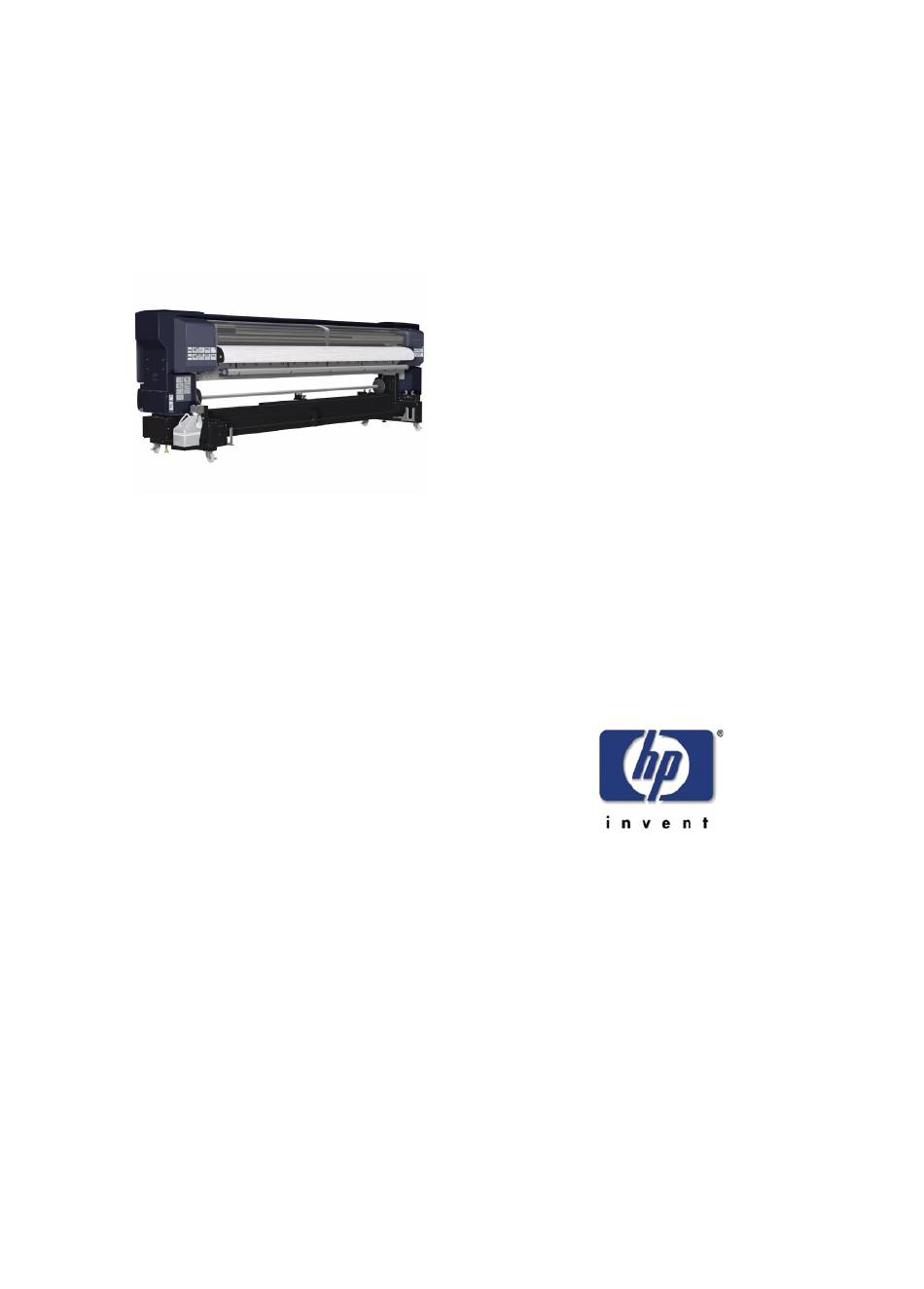

Installations-
handbuch
Druckerserie
HP Designjet 10000s

Werbung

loading

Verwandte Anleitungen für HP Designjet 10000s Serie

Inhaltszusammenfassung für HP Designjet 10000s Serie

  • Seite 1 Installations- handbuch Druckerserie HP Designjet 10000s...
  • Seite 2 ©Copyright Hewlett-Packard Handbuch können ohne beschriebenen Arbeiten dürfen Maßnahme zu Verletzungen Company 2006 Vorankündigung geändert nur von qualifiziertem HP führen kann, wenn sie nicht werden. Servicepersonal durchgeführt richtig ausgeführt wird. Führen Dieses Dokument enthält werden. Sie die Schritte nach diesem...
  • Seite 3 Installations- handbuch Druckerserie HP Designjet 10000s...
  • Seite 4 Informationen zur Verwendung dieses Druckers sind im Benutzerhandbuch zu finden. Die in diesem Installationshandbuch beschriebenen Maßnahmen dürfen nur von qualifiziertem HP Servicepersonal durchgeführt werden. Lesen Sie erst die Informationen zu den Sicherheitsvorkehrungen und die Hinweise zur Installation und Handhabung in diesem Abschnitt, bevor Sie mit der Installation beginnen.
  • Seite 5 Vorsicht ausgeführt werden müssen. Mit diesem Symbol werden Tätigkeiten gekennzeichnet, die nicht durchgeführt werden dürfen. Mit diesem Symbol werden Anweisungen gekennzeichnet, die befolgt werden müssen, um Unfälle oder Verletzungen zu vermeiden. HP Designjet 10000s – Installationshandbuch...
  • Seite 6 Wenn der Drucker ungewöhnliche Geräusche von sich gibt, die im Normalbetrieb nicht zu hören sind. Wenn Metallgegenstände oder Flüssigkeiten (außer denen in den HP Reinigungs- und Wartungskits) in das Innere des Druckers gelangt sind. Wenn auf dem Bedienfeld ein Fehlercode angezeigt wird, der den Besuch eines Servicetechnikers erforderlich macht.
  • Seite 7 Medien) und von mindestens zwei Personen tragen kann. Versuchen Sie nicht, den Drucker auseinander zu nehmen oder zu reparieren. Installieren Sie den Drucker nicht an einem neuen Standort. Wenden Sie sich dazu an den HP Kundendienst. Installieren Sie den Drucker nicht in einem Umkreis von 8 m um offenes Feuer, Flammen oder andere Entzündungsquellen.
  • Seite 8 Drucker eingeschaltet wird. Die automatischen und manuellen Servicezyklen führen zu Abfalltinte, die in der HP Abfalltintenflasche aufgefangen werden muss. Die Abfalltinte kann sich entzünden. Halten Sie daher HP Abfalltintenflaschen, die Abfalltinte enthalten, von offenem Feuer, Flammen oder anderen Entzündungsquellen fern.
  • Seite 9 Tintenpatronen ausgetauscht oder Abfalltintenflaschen überprüft oder ersetzt werden. 12 Achten Sie darauf, dass auf beiden Seiten des Druckers genügend Freiraum vorhanden ist, damit die schweren Medienrollen von einer Person oder zwei Personen zum Drucker gebracht werden können. HP Designjet 10000s – Installationshandbuch...
  • Seite 10 Wartungskits sowie HP Abfalltintenflaschen. Diese wurden speziell für hochwertige Druckausgaben und einen störungsfreien Druckerbetrieb entwickelt. Wenn Sie nicht von HP hergestelltes Verbrauchsmaterial verwenden, kann es zu einer Verschlechterung der Druckqualität, einer Fehlfunktion bzw. Beschädigung des Druckers oder zu Gefährdungen kommen.
  • Seite 11 Inhalt Inhalt Installationsübersicht 1-1 Überprüfen des Installationsorts 2-1 Verpackungsinhalt 3-1 Auspacken und Installieren 4-1 Druckereinrichtung und Funktionsprüfung 5-1 Druckeranschluss 6-1 Systemüberprüfung 7-1 HP Designjet 10000s – Installationshandbuch...
  • Seite 12 Inhalt HP Designjet 10000s – Installationshandbuch...
  • Seite 13 Installationsübersicht Einführung 1-2 Personenbedarf 1-2 Benötigtes Werkzeug 1-2 HP Designjet 10000s – Installationshandbuch...
  • Seite 14 Kreuzschlitzschraubendreher: Zum Lösen der Befestigungsschrauben der Basiseinheit des Druckers (befindet sich in der Verpackung) 10-mm-Schraubenschlüssel (2): Zum Entfernen der Befestigungsbolzen 13-mm-Schraubenschlüssel: Zum Entfernen der Befestigungsbolzen 17-mm-Schraubenschlüssel: Zum Entfernen der Befestigungsbolzen 6-mm-Innensechskantschlüssel: Zum Entfernen der Befestigungsbolzen HP Designjet 10000s – Installationshandbuch...
  • Seite 15 Überprüfen des Installationsorts Temperatur und Luftfeuchtigkeit 2-2 Sicherheitsvorrichtungen 2-3 Bodenbeschaffenheit 2-4 Maße und Gewicht des Druckers 2-4 Platzbedarf 2-5 Stromversorgung 2-6 HP Designjet 10000s – Installationshandbuch...
  • Seite 16 Arbeitsplatz entsprechen. Der Benutzer ist für die Einhaltung dieser Vorschriften verantwortlich. HP empfiehlt die Verwendung eines Tintengasabsaugsystems oder eines HP Luftreinigungssystems. Wenden Sie sich aber an die für die Luftreinhaltung zuständige kommunale Behörde, bevor Sie ein System installieren, das die Tintengase ins Freie leitet.
  • Seite 17 HP empfiehlt außerdem die Aufstellung einer Augenausspülstation, die den kommunalen Vorschriften zum Arbeitsschutz entspricht. Schutzhandschuhe Für den Umgang mit der Abfalltinte und den Flüssigkeiten der HP Reinigungs- und Wartungskits müssen Gummihandschuhe bereitliegen. Zu empfehlen sind Einweghandschuhe aus Nitrilkautschuk. Lagerung von brennbarem Material Für die Lagerung von brennbarem Material, wie z.
  • Seite 18 Gewicht: 650 kg Ohne Verpackung Abmessungen (m): 3,71 (Breite) x 0,89 (Tiefe) x 1,21 (Höhe) Abmessungen (Fuß): 12,20 (Breite) x 2,90 (Tiefe) x 4,00 (Höhe) Gewicht: 380 kg (Basiseinheit und Standfuß, ohne Medien und Tinte) HP Designjet 10000s – Installationshandbuch...
  • Seite 19 B = 0,4 m Der minimale Höhenbedarf beträgt 1,7 m. Der angegebene Platzbedarf bezieht sich nur auf den Drucker. Wenn der HP Trockner, das HP Luftreinigungssystem und ein PC installiert sind, wird mehr Platz benötigt. HP Designjet 10000s – Installationshandbuch...
  • Seite 20 Das Netzkabel ist 4,5 m lang. Daher muss sich in einer Entfernung von 4,5 m von der Rückseite des Druckers eine Stromquelle befinden. Gebäudeinstallation Der Trennschalter der Gebäudeinstallation muss für die zusätzliche Belastung durch den Drucker ausgelegt sein. HP Designjet 10000s – Installationshandbuch...
  • Seite 21 Verpackungsinhalt Verpackungsinhalt 2-2 Standardkomponenten 2-2 HP Designjet 10000s – Installationshandbuch...
  • Seite 22 21 Flansche für Spannstange und Fixierringe (2) 22 Fußschalter (2) 23 Trennstegkit für Trennbahn 24 Spezielle Medienkantenführungen zum Drucken mit Trennbahn 25 Kit zum Drucken mit zwei Rollen 26 Trennbahnrolle 27 Gummiabstandhalter (A, B und C) HP Designjet 10000s – Installationshandbuch...
  • Seite 23 Verpackungsinhalt HP Designjet 10000s – Installationshandbuch...
  • Seite 24 Verpackungsinhalt HP Designjet 10000s – Installationshandbuch...
  • Seite 25 Einsetzen der Tintenpatronen 4-35 Anschließen des Netzkabels und Einschalten des Druckers 4-37 Druckwerkfehler 11E0 4-38 Befüllen des Tintensystems 4-39 Abschließen der Druckerinstallation 4-41 Anbringen der Schlauchanschlüsse 4-42 Anbringen der Trennsteghalter 4-43 Transportieren des Druckers 4-46 HP Designjet 10000s – Installationshandbuch...
  • Seite 26 Der Drucker wiegt mit Verpackung ca. 650 kg. Transportieren Sie ihn daher mit einem Gabelstapler oder Transportwagen. Achten Sie darauf, dass der Drucker während des gesamten Transports waagerecht ist. Führen Sie den Transport vorsichtig durch, damit keine Einrichtungsgegenstände oder Vorrichtungen beschädigt werden. HP Designjet 10000s – Installationshandbuch...
  • Seite 27 1 Durchschneiden Sie mit einem Cutter die vier Transportbänder (1) um die Verpackung. 2 Entfernen Sie die Schutzhülle aus Kunststoff (1) von der Verpackung. 3 Nehmen Sie das Oberteil (1) der Verpackung ab. HP Designjet 10000s – Installationshandbuch...
  • Seite 28 4 Entfernen Sie das Klebeband (1) von der Verpackung. 5 Entfernen Sie die vier Kunststoffgriffe (1) vorne und hinten an der Verpackung. 6 Nehmen Sie die Seitenteile (1) der Verpackung ab. 7 Nehmen Sie die Platten (1) vorne und hinten ab. HP Designjet 10000s – Installationshandbuch...
  • Seite 29 Muttern (1), mit denen die beiden seitlichen und der mittlere Träger des Metallrahmens (2) befestigt sind. Bei manchen Druckern sind die Muttern mit dem Metallrahmen verschweißt. In diesem Fall benötigen Sie nur einen 10-mm-Schraubenschlüssel, um die Bolzen zu entfernen. HP Designjet 10000s – Installationshandbuch...
  • Seite 30 11 Nehmen Sie die Träger (1) an beiden Seiten und in der Mitte ab. 12 Nehmen Sie die beiden Endstücke (1) ab. 13 Entfernen Sie mit dem 13-mm-Schraubenschlüssel die zwei Bolzen (1), mit denen die beiden unteren Stangen (2) an beiden Enden befestigt sind. HP Designjet 10000s – Installationshandbuch...
  • Seite 31 14 Nehmen Sie die beiden unteren Seitenstangen (1) ab. 15 Entfernen Sie die Schutzhülle aus Kunststoff (1) vom Drucker. 16 Durchschneiden Sie mit einem Cutter die PP-Bänder (1), mit denen die verschiedenen Komponenten an beiden Enden gesichert sind. HP Designjet 10000s – Installationshandbuch...
  • Seite 32 Standardkomponenten vorhanden sind. 20 Entfernen Sie den Befestigungsbolzen (1) (mit dem 6-mm-Innensechskantschlüssel) und den Befestigungsbolzen (2) (mit dem 17-mm-Schraubenschlüssel) an jedem Ende der Metallhalterung (3), mit denen die Seite des Druckers an der Palette befestigt ist. HP Designjet 10000s – Installationshandbuch...
  • Seite 33 Druckerstandfuß beim Herausziehen der Schiene NICHT angehoben ist, kann der Drucker ein Stück herunterfallen, und die Transportrollen könnten beschädigt werden. 23 Ziehen Sie die beiden Rampen (1) jeweils ein kleines Stück heraus, damit der Drucker vorsichtig und gleichmäßig abgesenkt wird. HP Designjet 10000s – Installationshandbuch...
  • Seite 34 Andernfalls kann der Drucker nach vorne fallen und beschädigt werden. Außerdem besteht Verletzungsgefahr für alle Personen in der Nähe des Druckers. 26 Wenn der Drucker weit genug angehoben ist, ziehen Sie die Metallschiene (1) unter dem Drucker heraus. 4-10 HP Designjet 10000s – Installationshandbuch...
  • Seite 35 Metallrahmens ein. Vergewissern Sie sich, dass die Rampen richtig positioniert sind, damit die Rollen nicht abrutschen können. 29 Lösen Sie die Bremsen ALLER Rollen, indem Sie auf der mit OFF (1) beschrifteten Seite auf den Hebel drücken. 4-11 HP Designjet 10000s – Installationshandbuch...
  • Seite 36 Wenn sich der Drucker dort befindet, blockieren Sie ALLE Rollen, indem Sie auf der mit ON (1) beschrifteten Seite auf den Bremshebel drücken. Achten Sie darauf, dass der Drucker auf einem absolut horizontalen und ebenen Boden steht, damit sein Gewicht gleichmäßig verteilt wird. 4-12 HP Designjet 10000s – Installationshandbuch...
  • Seite 37 16 Bringen Sie die Schlauchanschlüsse an. 17 Bringen Sie die Trennsteghalter an. Entfernen des gesamten Verpackungsmaterials 1 Vergewissern Sie sich, dass ALLE Rollen (1) blockiert sind, damit sich der Drucker nicht mehr bewegen lässt. 4-13 HP Designjet 10000s – Installationshandbuch...
  • Seite 38 Die hintere Heizvorrichtung befindet sich noch nicht am Drucker und muss wie folgt angebracht werden: 1 Drehen Sie an der Unterseite des Druckers neun Schrauben (samt Metallunterlegscheiben) mit der Hand hinein. Mit diesen neun Schrauben wird die hintere Heizvorrichtung befestigt. 4-14 HP Designjet 10000s – Installationshandbuch...
  • Seite 39 Heizvorrichtung und Drucker befinden. 4 Positionieren Sie den oberen Teil der hinteren Heizvorrichtung (1) so, dass er sich zwischen Druckplatte (2) und Metallhalterung (3) befindet. Achten Sie auf die richtige Position des weißen Netzes (4). 4-15 HP Designjet 10000s – Installationshandbuch...
  • Seite 40 Achten Sie darauf, dass die Unterlegscheiben NICHT unter die Druckplatte gelangen. 7 Ziehen Sie die Schrauben (1), mit denen der untere Teile der hinteren Heizvorrichtung befestigt wird, von der Mitte nach außen fest. 4-16 HP Designjet 10000s – Installationshandbuch...
  • Seite 41 Wenn sie mit der angebrachten Kappe verschlossen wird, kann die Abfalltinte sicher gehandhabt und entsorgt werden. HP empfiehlt, dass Sie zur Sicherheit immer eine leere HP Abfalltintenflasche zur Hand haben. Bei manchen Wartungsmaßnahmen muss eine leere HP Abfalltintenflasche in den Drucker eingesetzt werden, damit die Tinte nicht überläuft.
  • Seite 42 Auspacken und Installieren 2 Nehmen Sie die Verschlusskappe (1) von der Abfalltintenflasche (2) ab. 3 Lösen Sie die blaue Schraube (1), und drücken Sie den blauen Hebel (2) nach oben. 4 Setzen Sie die Abfalltintenflasche ein. 4-18 HP Designjet 10000s – Installationshandbuch...
  • Seite 43 5 Vergewissern Sie sich, dass die Abfalltintenleitung (1) richtig in der Abfalltintenflasche (2) steckt. 6 Drücken Sie den blauen Hebel (1) nach unten, und ziehen Sie die blaue Schraube (2) fest. Überprüfen Sie, ob die Abfalltintenflasche fest in ihrer Halterung sitzt. 4-19 HP Designjet 10000s – Installationshandbuch...
  • Seite 44 Nehmen Sie die rechte obere Seitenabdeckung vom Drucker ab. 2 Nehmen Sie das rechte seitliche Abdeckungsoberteil ab: a Entfernen Sie die vier Schrauben, mit denen das rechte seitliche Abdeckungsoberteil (1) am Drucker befestigt ist. 4-20 HP Designjet 10000s – Installationshandbuch...
  • Seite 45 Sie die Schraube (1), mit der das Scharnier der Klappe befestigt ist. b Nehmen Sie das Scharnier (1) ab. c Schieben Sie die Klappe (1) der Kapselungseinheit nach links, und nehmen Sie sie vom Drucker ab. 4-21 HP Designjet 10000s – Installationshandbuch...
  • Seite 46 6 Entfernen Sie die beiden Schrauben (1), mit denen die rechte Seite der Kopflüftereinheit an der Wageneinheit befestigt ist. Entfernen Sie die Befestigungsschrauben der Kopflüftereinheit sehr vorsichtig, da sie leicht in den Drucker fallen können. 4-22 HP Designjet 10000s – Installationshandbuch...
  • Seite 47 8 Heben Sie die Kopflüftereinheit (1) ein wenig an. 9 Ziehen Sie die Kabel von der Kopflüftereinheit ab. Achten Sie besonders beim Anbringen der Abdeckungen darauf, dass Sie die Position der Rohre (1) zur Höhenjustierung nicht ändern. 4-23 HP Designjet 10000s – Installationshandbuch...
  • Seite 48 10 Nehmen Sie die Kopflüftereinheit (1) aus dem Drucker heraus. 11 Entfernen Sie die Schutzkappen (1) von ALLEN sechs Tintenleitungen. Die Kappen werden nicht mehr benötigt. 12 Entfernen Sie die Schutzkappen (1) von ALLEN sechs Druckköpfen. Die Kappen werden nicht mehr benötigt. 4-24 HP Designjet 10000s – Installationshandbuch...
  • Seite 49 Druckköpfen. Auf jeder Tintenleitung befindet sich ein farbiges Klebeband: Klebebandfarbe Druckkopffarbe Position in Wagen Weiß Zyan Magenta – Gelb Weiß Zyan hell Magenta hell – Schwarz 14 Nehmen Sie das Styroporstück (1) unter dem Druckwagen heraus. 4-25 HP Designjet 10000s – Installationshandbuch...
  • Seite 50 2 Ziehen Sie die Schutzfolie (1) von der Oberseite der Transportsicherung ab. 3 Nehmen Sie die Transportsicherung (1) aus dem Drucker heraus. Bringen Sie unbedingt ALLE zuvor abgenommenen Abdeckungen wieder an, bevor Sie fortfahren. 4-26 HP Designjet 10000s – Installationshandbuch...
  • Seite 51 Spannstangenführung. 3 Bringen Sie die justierbare Spannstangenführung (1) wie gezeigt am unteren Träger (2) an. Der längere Teil der Führung mit den Schrauben (3) muss sich auf der Aufwickelseite des Druckers befinden. 4-27 HP Designjet 10000s – Installationshandbuch...
  • Seite 52 Schrauben (2) an, um die justierbare Spannstangenführung (3) zu befestigen. 5 Schieben Sie die justierbare Spannstangenführung (1) zur Abstreifseite, und fixieren Sie sie mit der Fixierschraube (2). 6 Lösen Sie die beiden Schrauben (1) der festen Spannstangenführung (2). 4-28 HP Designjet 10000s – Installationshandbuch...
  • Seite 53 (2) an. Der längere Teil der Führung mit den Schrauben (3) muss sich auf der Aufwickelseite des Druckers befinden. 8 Befestigen Sie die vordere Seite der Spannstangenführung (1) mit zwei Schrauben (2). 9 Befestigen Sie die hintere Seite der Spannstangenführung (1) mit zwei Schrauben (2). 4-29 HP Designjet 10000s – Installationshandbuch...
  • Seite 54 Anbringen der Spannstangenhalter Die Spannstangen werden von den Spannstangenhaltern gehalten, wenn sie nicht verwendet werden. Bringen Sie die Spannstangenhalter wie nachfolgend beschrieben an. 1 Lösen Sie die Schraube (1) an jedem Spannstangenhalter (2) (insgesamt fünf). 4-30 HP Designjet 10000s – Installationshandbuch...
  • Seite 55 (1) auf der Kapselungsseite des Druckers in die ganz linke Öffnung und die restlichen Halter (2) in die ganz rechten Öffnungen ein. 3 Drücken Sie an jedem Halter (2) die Fixierplatte nach oben, und ziehen Sie die Schraube fest(1). 4-31 HP Designjet 10000s – Installationshandbuch...
  • Seite 56 Es kann sonst zu einer Funktionsstörung kommen. Treten Sie nicht zu stark auf die Fußschalter, da sie beschädigt werden könnten. 1 Entfernen Sie die Schraube (1), mit der das vorhandene Erdungskabel (2) befestigt ist. 4-32 HP Designjet 10000s – Installationshandbuch...
  • Seite 57 3 Befestigen Sie beide Erdungskabel (1) mit der in Schritt 1 entfernten Schraube (2). 4 Verlegen Sie das Fußschalterkabel (1) wie gezeigt durch die Kabelklemme (2). 5 Wiederholen Sie Schritt 1 bis 4, um den Fußschalter auf der Aufwickelseite anzuschließen. 4-33 HP Designjet 10000s – Installationshandbuch...
  • Seite 58 Reinigungs- und Wartungskits. Diese wurden speziell für die Aufrechterhaltung einer hochwertigen Druckausgabe und für einen störungsfreien Druckerbetrieb entwickelt. Wenn Sie nicht von HP hergestelltes Verbrauchsmaterial verwenden, kann es zu einer Verschlechterung der Druckqualität, einer Fehlfunktion bzw. Beschädigung des Druckers oder zu Gefährdungen kommen.
  • Seite 59 Verwenden Sie ausschließlich HP Originaltintenpatronen. Diese wurden speziell für hochwertige Druckausgaben und einen störungsfreien Druckerbetrieb entwickelt. Wenn Sie nicht von HP hergestellte Tintenpatronen verwenden, kann es zu einer Verschlechterung der Druckqualität oder einer Fehlfunktion bzw. Beschädigung des Druckers kommen. Das Gefährdungspotential der Lösungsmittel in den verschiedenen...
  • Seite 60 Wenn eine Tintenpatrone nicht eingesetzt werden kann, vergewissern Sie sich, dass ihre Farbe mit dem des Schachts übereinstimmt. Alle HP Tintenpatronen müssen eingesetzt werden, bevor der Druckvorgang gestartet wird. Wenn eine Druckpatrone herausgenommen wird, muss dafür eine Ersatzpatrone eingesetzt werden.
  • Seite 61 3 Schalten Sie den Drucker mit dem Netzschalter (1) auf der Rückseite ein. 4 Vergewissern Sie sich, dass sich der Netzschalter für die Heizvorrichtung (1) auf der Rückseite des Druckers in der Stellung 0 (Aus) befindet, und schließen Sie das Netzkabel für die Heizvorrichtung (2) an. 4-37 HP Designjet 10000s – Installationshandbuch...
  • Seite 62 Sobald auf dem Bedienfeld folgende Meldung angezeigt wird, schalten Sie den Drucker aus. MEC. ADJ H. MNTE H. ADJ RESET d Schalten Sie den Drucker wieder ein, und vergewissern Sie sich, dass die Fehlermeldung nicht mehr angezeigt wird. 4-38 HP Designjet 10000s – Installationshandbuch...
  • Seite 63 Sie die Taste OK. # INK SYSTEM OPT * CHARGE INK SYS Bei der Erstbefüllung des Tintensystems während der Installation MÜSSEN Sie die Abfalltintenflasche herausnehmen und wieder einsetzen sowie bei Aufforderung am Bedienfeld den Abfalltintenzähler zurücksetzen. 4-39 HP Designjet 10000s – Installationshandbuch...
  • Seite 64 Meldung angezeigt: CHARGE START 10 Wenn die Befüllung mit Tinte abgeschlossen ist, wird auf dem Bedienfeld wieder das Untermenü "INK SYSTEM OPT" (Tintensystem optimieren) angezeigt. # INK SYSTEM OPT > STORE INK SYS 4-40 HP Designjet 10000s – Installationshandbuch...
  • Seite 65 7 Markieren Sie im Untermenü "INSTALL DONE" (Installation abgeschlossen) die Option "YES" (Ja), und drücken Sie die Taste OK. Damit geben Sie an, dass die Druckerinstallation erfolgreich abgeschlossen wurde. # INSTALL DONE * YES 4-41 HP Designjet 10000s – Installationshandbuch...
  • Seite 66 Der Benutzer ist für die Einhaltung dieser Vorschriften verantwortlich. HP empfiehlt die Verwendung eines Tintengasabsaugsystems oder eines HP Luftreinigungssystems. Wenden Sie sich aber an die für die Luftreinhaltung zuständige kommunale Behörde, bevor Sie ein System installieren, das die Tintengase ins Freie leitet. Es liegt in Ihrer Verantwortung, dass alle Vorschriften bezüglich...
  • Seite 67 Nehmen Sie die Lochabdeckung (2) ab. Sie wird nicht mehr benötigt. 2 Setzen Sie die Metallstange (mit den zwei angebrachten Halterungen) in die Öffnung in der Rückseite des Drucker ein. Achten Sie darauf, dass sich die Halterung mit der größeren Öffnung (1) oben befindet. 4-43 HP Designjet 10000s – Installationshandbuch...
  • Seite 68 Es gibt zwei Ausführungen der Trennsteghalter, eine für die Kapselungsseite und eine für die Abstreifseite. Achten Sie beim Anbringen der Trennsteghalter darauf, dass sich die Walzen, von denen der Trennsteg gehalten wird, innen befinden (zur Mitte des Druckers weisen). 4-44 HP Designjet 10000s – Installationshandbuch...
  • Seite 69 7 Setzen Sie das Gummiendstück (1) auf die Metallstange auf. 8 Wiederholen Sie Schritt 1 bis 7, um den Trennsteghalter auf der Kapselungsseite anzubringen. 9 Setzen Sie den Trennsteg (1) auf die Trennsteghalter (2) auf. 4-45 HP Designjet 10000s – Installationshandbuch...
  • Seite 70 Entleeren des Tintensystems Wenn der Drucker nach der Installation an einen anderen Standort gebracht werden soll, ist es ratsam, die Tinte aus den Tintenleitungen zu extrahieren. Die entsprechenden Informationen finden Sie in Kapitel 4 des Servicehandbuchs. 4-46 HP Designjet 10000s – Installationshandbuch...
  • Seite 71 Druckereinrichtung und Funktionsprüfung Druckereinrichtung und Funktionsprüfung 4-2 HP Designjet 10000s – Installationshandbuch...
  • Seite 72 , um in das Menü "ADJUST" (Justieren) zu wechseln. PRINTER SETUP ADJUST 4 Markieren Sie im Untermenü "ADJUST" (Justieren) die Option "TEST PRINTS" (Testdrucke), und drücken Sie die Taste OK. # TEST PRINTS > IQ PRINT HP Designjet 10000s – Installationshandbuch...
  • Seite 73 Tintenleitungen richtig mit den Druckköpfen verbunden sind. Prüfen Sie auch, ob die Tinte durch die Leitungen zu den Druckköpfen geflossen ist. Wenn die Druckköpfe nicht mit Tinte versorgt werden, müssen Sie das Tintensystem erneut befüllen (siehe Seite 4-39). HP Designjet 10000s – Installationshandbuch...
  • Seite 74 Druckereinrichtung und Funktionsprüfung HP Designjet 10000s – Installationshandbuch...
  • Seite 75 Druckeranschluss Installieren des RIP 5-2 Anschließen des Druckers über ein USB-Kabel an den PC 5-2 HP Designjet 10000s – Installationshandbuch...
  • Seite 76 Installieren des RIP Wenn die Software PosterShop für HP Designjet 7.0 (gesondert erhältlich) mit dem HP Designjet 10000s verwendet werden soll, lesen Sie die Anleitungen zum Installieren und Verbinden in der RIP-Dokumentation. Wenn beim Kunden bereits ein anderer RIP installiert ist, finden Sie im zugehörigen Benutzerhandbuch Informationen zum Konfigurieren des RIP...
  • Seite 77 Systemüberprüfung Überprüfen der Systemfunktionen 7-2 Abschließende Überprüfungen 7-2 HP Designjet 10000s – Installationshandbuch...
  • Seite 78 1 Überprüfen Sie, ob alle Kabel richtig angeschlossen sind. 2 Vergewissern Sie sich, dass die Räder blockiert sind und der Drucker eben steht. 3 Vergewissern Sie sich, dass sich keine Fremdgegenstände im Drucker befinden und dass alle Abdeckungen angebracht und geschlossen sind. HP Designjet 10000s – Installationshandbuch...
  • Seite 79 Informationen zu dieser Ausgabe Dies ist die erste Ausgabe des Installationshandbuchs. Installationshandbuch für die Druckerserie HP Designjet 10000s (Modell Q6693A) – September 2006...
  • Seite 80 Inhalt dieses Installationshandbuchs Dieses Installationshandbuch enthält Informationen zum Installieren und Einrichten des Druckers: – HP Designjet 10000s (Modell Q6693A) Informationen zur Verwendung dieses Druckers sind im Benutzerhandbuch und in der Kurzübersicht zu finden. Die in diesem Installationshandbuch beschriebenen Maßnahmen dürfen nur von qualifiziertem...
